Bedienelemente

Der Bildschirm besitzt vier Taster und einen USB-
Anschluss.
4
5
6

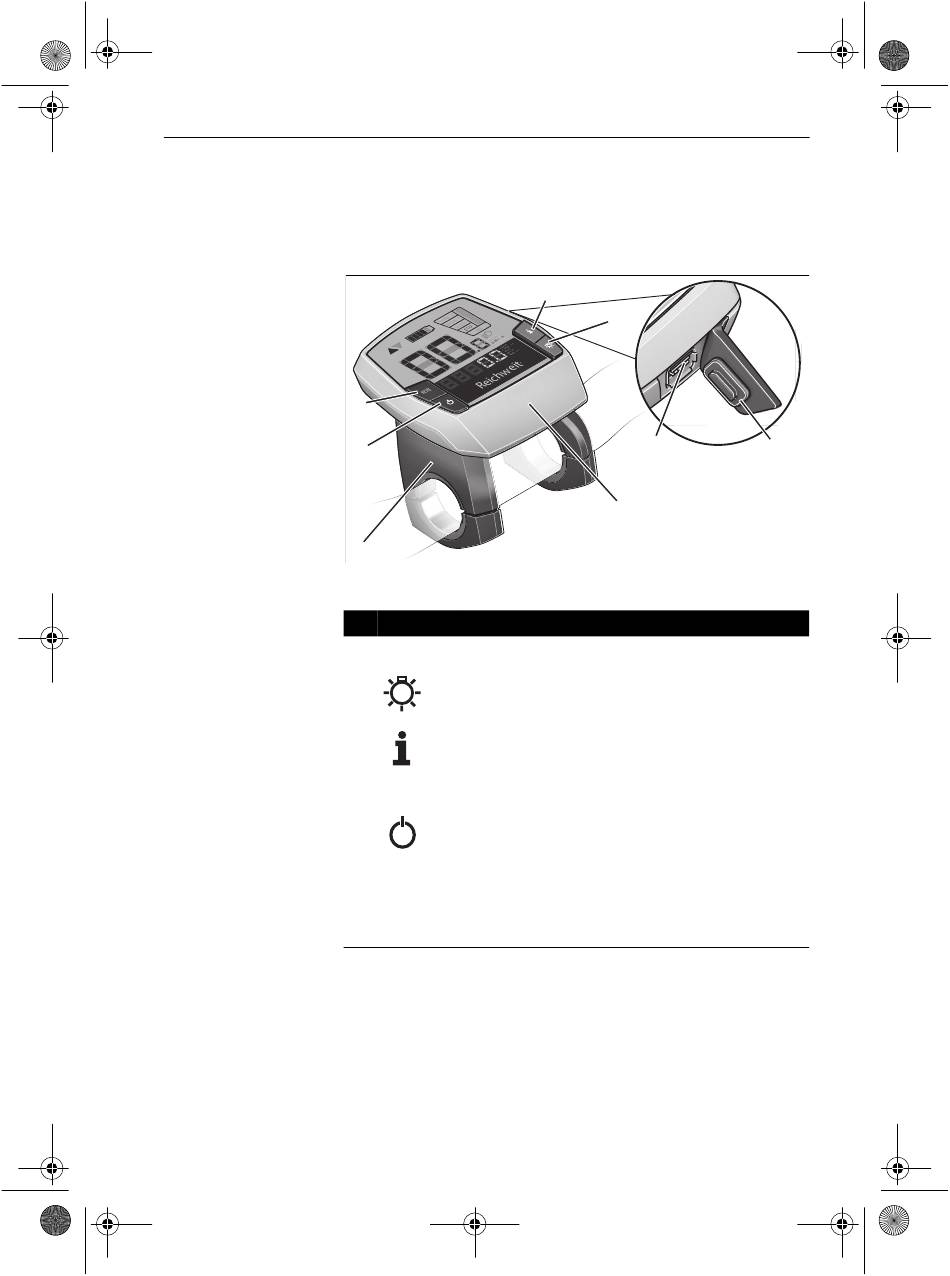

Übersicht Aufbau und Bedienelemente des Bildschirms
Symbol Verwendung
1 Bildschirmgehäuse
2 Fahrlicht-Taster
3 Info-Taster (Bildschirm)
RESET
4 RESET-Taster
5 Ein-Aus-Taster (Bildschirm)
6 Halterung des Bildschirms
7 USB-Anschluss
8 Schutzklappe USB-Anschluss
Erklärung Aufbau und Bedienelemente des Bildschirms
3
2
7
1
