Elektrisches Antriebssystem

Das in dieser Betriebsanleitung beschriebene Fahrrad
besitzt ein integriertes, elektrisches Antriebssystem.
Zum elektrischen Antriebssystem gehören bis zu 8
Komponenten:
4
3
5

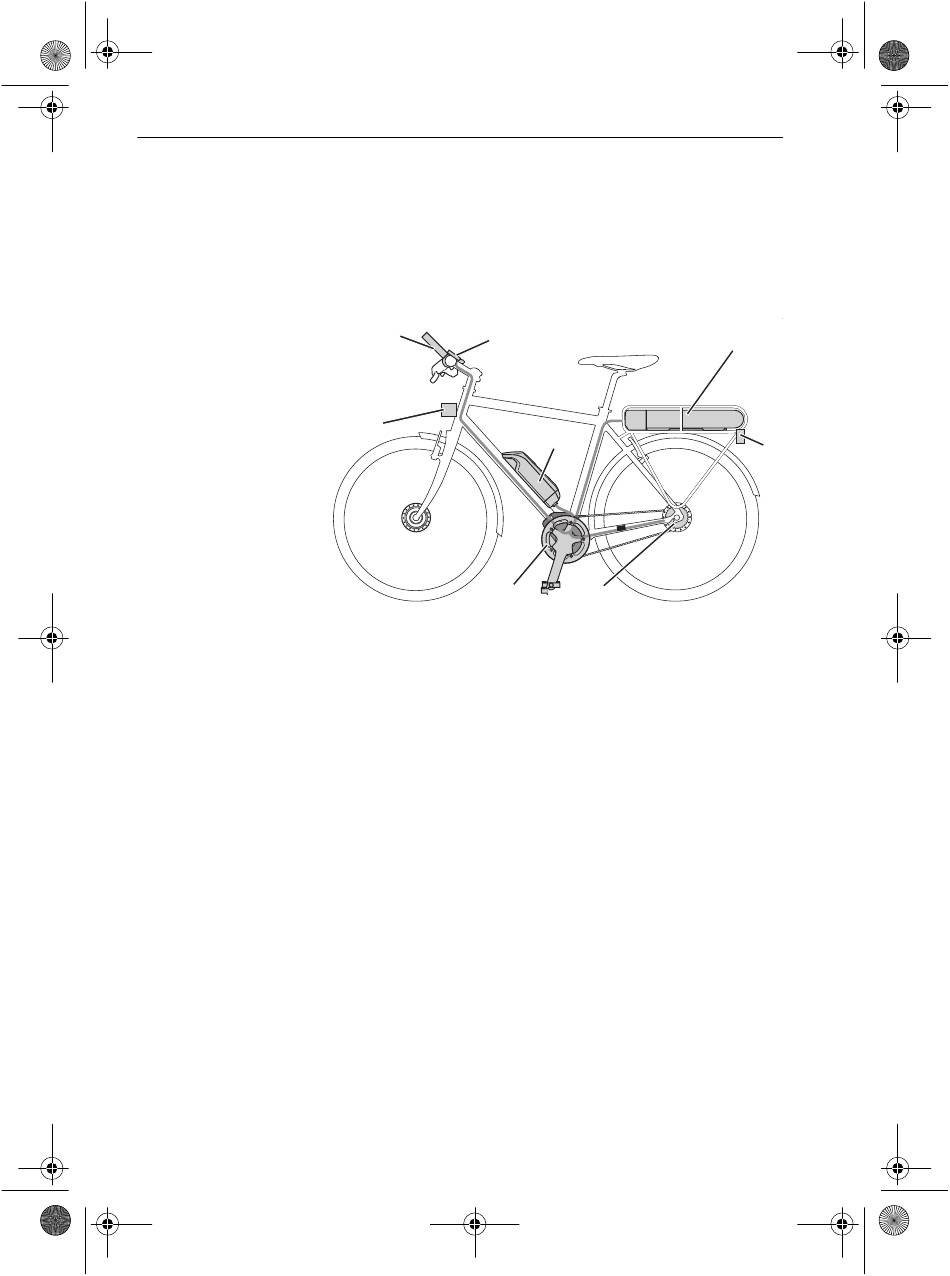

Schema Elektrisches Antriebssystem
1 Rücklicht
2.1 Gepäckträgerbatterie und/oder
2.2 Unterrohrbatterie
3 Bedienteil
4 Bildschirm
5 Scheinwerfer
6 Motor
7 Elektrische Gangschaltung (Alternative
Ausstattung)
• ein Ladegerät, das auf die Batterie abgestimmt ist.
Sobald die benötigte Muskelkraft des Fahrers beim
Treten in die Pedale ein bestimmtes Maß übersteigt,
schaltet sich der Motor sanft zu und unterstützt die
Tretbewegung des Fahrers. Die Motorkraft richtet sich
nach dem eingestellten Unterstützungsgrad.
