ISEO Zero1 Bedienungsanleitung Seite 2

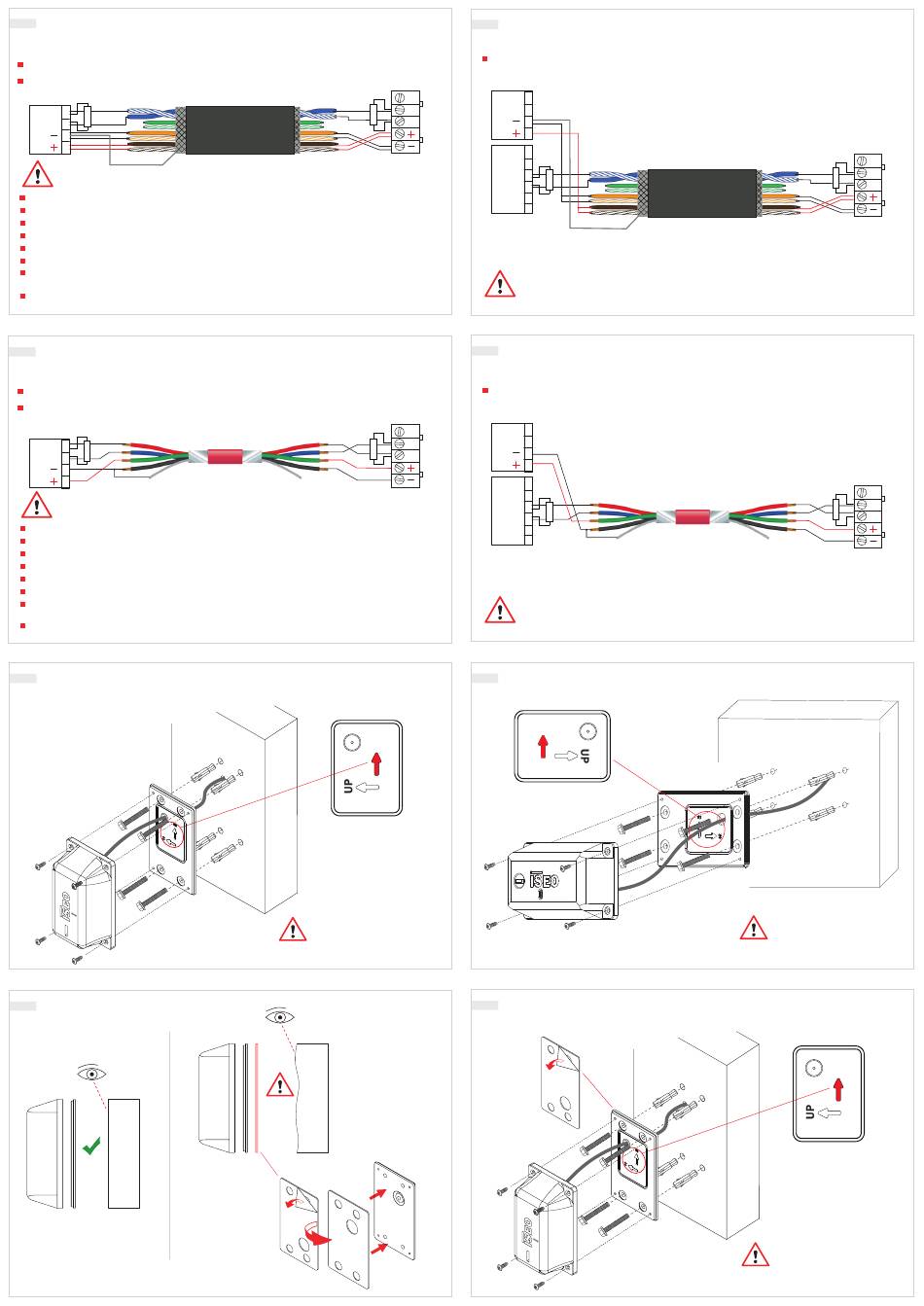

7. ELEKTRISCHE ANSCHLÜSSE BEISPIEL: VERBINDUNG MIT ATLAS ÜBER CAT-KABEL
ATLAS PLUS/STD CH1 (J5)
ATLAS DIN CH1 und CH2
(Max. Länge 500m)
A
1
R
B
2
3
(GND)
4
CAT Kabel FTP AWG24 CAT5E (und höher)
Erforderliche Atlas Spannungsversorgung: 24VDC
Maximum Ethernet cable length between Atlas and Heavy Duty Reader: 500m
Abschlusswiderstand: 120 Ohm (1/4W) auf Seite des Atlas und F9000 Lesers
Empfohlene Kapazität Leiter/Leiter < 100pF/m
Empfohlener elektrischer Leitungswiderstand max. 90 Ohm/km
Schließen Sie die Schirmung des Ethernet-Kabels nur dann an den Atlas GND-Anschluss an,
wenn der Atlas NICHT an Masse angeschlossen ist
Weitere Informationen zum Atlas und seinen Anschlüssen finden Sie in der Atlas-Installationsanleitung unter:
app.iseo.com
7.2 ELEKTRISCHE ANSCHLÜSSE BEISPIEL: VERBINDUNG MIT ATLAS ÜBER J-Y(St)Y-KABEL
ATLAS PLUS/STD CH1 (J5) J-Y(St)Y-Kabel (geschirmt)
2 x 2 x 0,8mm² - 18AWG
ATLAS DIN CH1 und CH2
(Max. Länge 100m)
A
1
R
B
2
(GND) 3
4
Geschirmtes J-Y(St)Y-Kabel guter Qualität 2 x 2 x 0,8mm² (18AWG)
Erforderliche Atlas Spannungsversorgung: 24VDC
Maximum cable length between Atlas and Heavy Duty Reader: 100mt.
Abschlusswiderstand: 120 Ohm (1/4W) auf Seite des Atlas und F9000 Lesers
Empfohlene Kapazität Leiter/Leiter < 100pF/m
Empfohlener elektrischer Leitungswiderstand max. 90 Ohm/km
Schließen Sie die Schirmung des J-Y(St)Y-Kabels nur dann an den Atlas GND-Anschluss an,
wenn der Atlas NICHT an Masse angeschlossen ist
Weitere Informationen zum Atlas und seinen Anschlüssen finden Sie in der Atlas-Installationsanleitung unter:
app.iseo.com
8. INSTALLATIONS-BEISPIEL: VERTIKAL AN EINER WAND
9. NUTZUNG DER KLEBEDICHTUNG
WAND
Netzwerkkabel ab Heavy Duty Leser
FTP AWG24 CAT5E Anschluss (RS485)
R = 120 Ohm (1/4 W)
Heavy Duty Leser
Anschluss (RS485)
R = 120 Ohm (1/4 W)
Befestigungsmaterial nicht im Lieferumfang.
WAND
Klebe-
dichtung
7.1 ELEKTRISCHE ANSCHLÜSSE BEISPIEL: VERBINDUNG MIT ATLAS ÜBER CAT-KABEL
ATLAS PLUS/STD CH2 (J11)
und CH1 (J5)
CH1
1 1
B
2 2
R
A
(GND) (GND) 3 3
4 4
CH2
1
2
A
3
B
4
5
6
Beachten Sie die Hinweise in Kapitel 7
7.3 ELEKTRISCHE ANSCHLÜSSE BEISPIEL: VERBINDUNG MIT ATLAS ÜBER J-Y(St)Y-KABEL
ATLAS PLUS/STD CH2 (J11)
und CH1 (J5)
CH1
1 1
B 2 2
R
A
(GND) (GND) 3 3
4 4
CH2
1
2
A
3
B
4
5
6
Beachten Sie die Hinweise in Kapitel 7.2
8.1 INSTALLATIONS-BEISPIEL: HORIZONTAL AN EINER WAND
UP
UP
9.1 INSTALLATIONS-BEISPIEL: VERTIKAL MIT KLEBEDICHTUNG (UNEBENE WAND)
Rückseitige
Befestigungs-
platte
Netzwerkkabel ab
FTP AWG24 CAT5E
(Max. Länge 500m)
R
R = 120 Ohm (1/4 W)
J-Y(St)Y-Kabel (geschirmt)
2 x 2 x 0,8mm² - 18AWG
(Max. Länge 100m)
R
R = 120 Ohm (1/4 W)
Heavy Duty Leser
Anschluss (RS485)
B
R
A
Heavy Duty Leser
Anschluss (RS485)
B
R
A
Befestigungsmaterial nicht im Lieferumfang.
UP
Befestigungsmaterial nicht im Lieferumfang.
