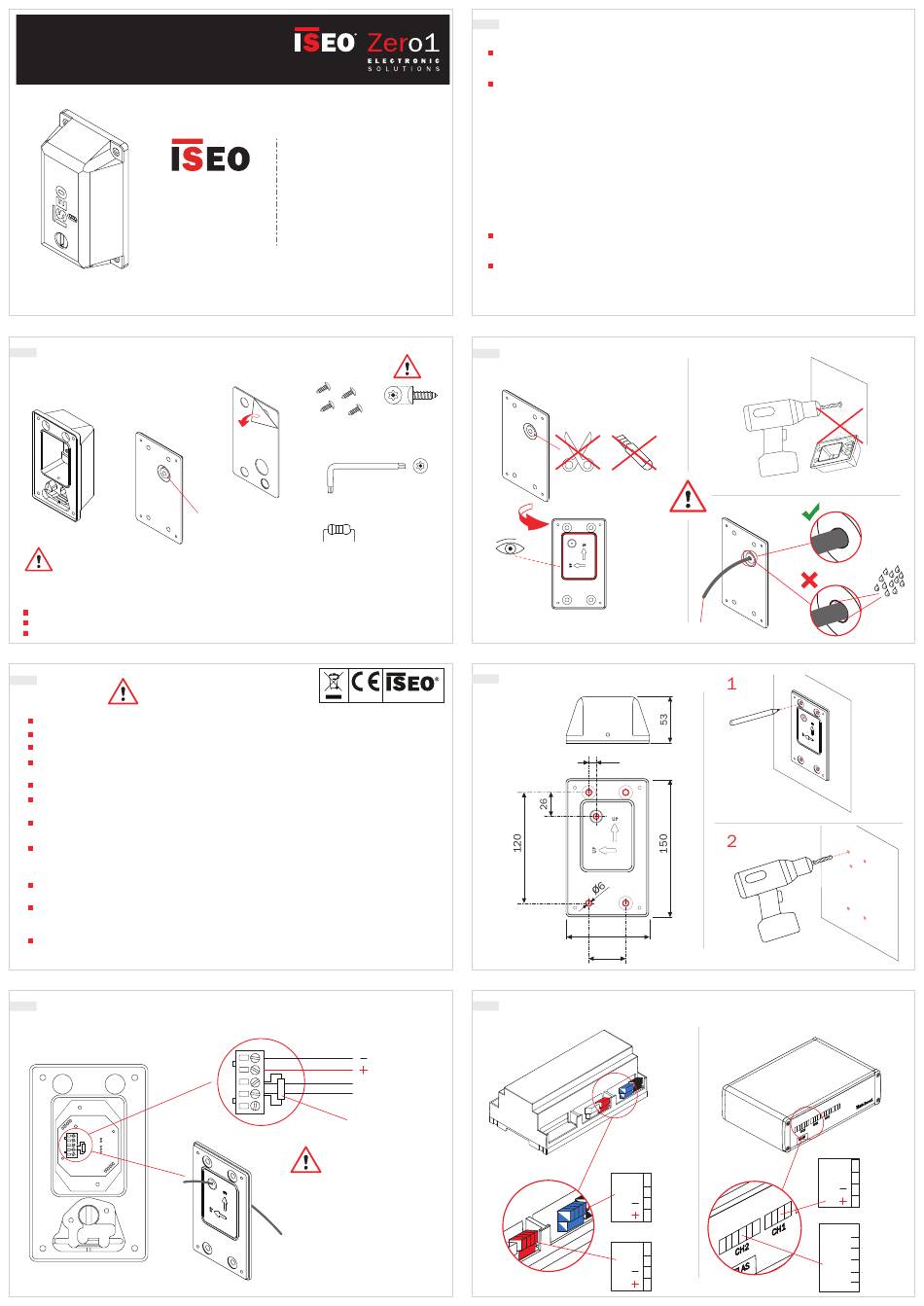

ISEO Zero1 Bedienungsanleitung

Heavy Duty Leser
BEDIENUNGSANLEITUNG
i s e o . c o m
Kein rechtsverbindliches Dokument. Änderungen und Irrtümer vorbehalten. Cod. 600000E03201.2 - 29/07/2019
Heavy Duty Reader (DE) - © 2019 Iseo Serrature S.p.a. - www.iseo.com
2. VERPACKUNGSINHALT
Frontabdeckung
mit Elektronik-
baugruppe
Rückseitige
Befestigungs-
platte
Kabeldurch-
1x
führung
1x
Befestigungsmaterial nicht im Lieferumfang. Der Installateur muss die am besten geeigneten Befestigungen
je nach Wandtyp und -material auswählen. ISEO empfiehlt, den Heavy Duty Leser mit M10-Stahlankern mit
M6-Schrauben in einer Betonwand zu installieren.
Empfohlene Mindest-Traglast für Stahlanker 150 kg
Maximaler Schraubendurchmesser 6mm
ø
Maximale Schraubenkopfgröße: 14mm Durchmesser bei 6mm Stärke
3.1 HINWEISE
Lesen Sie diese Anleitung vor Benutzung des Gerätes, um den sachgemäßen Umgang zu gewährleisten.
Bewahren Sie diese Anleitung als künftige Referenz auf.
Die Geräte dürfen nur von qualifziertem oder von ISEO eingewiesenem Personal installiert werden.
Folgen sie bei der Installation sorgfältig der Anleitung. Anleitung und ggf. Wartungsanweisungen sollten
vom Installateur an den Nutzer weitergegeben werden.
Änderungen jeglicher Art, außer der in deiser Anleitung beschriebener, sind nicht erlaubt.
Das Produkt darf nur zu dem Zweck verwendet werden, für den es konzipiert wurde,
anderweitiger Gebrauch gilt als unsachgemäß und ist gefährlich.
Verwaren Sie die Frontabdeckung während der Installation der rückseitigen Befestigungsplatte in der
Verpackung, um zu verhindern, dass Bohrrückstände in die Elektronikbaugruppe gelangen.
Verwenden Sie die Klebedichtung nur bei nicht glatten oder nicht ebenen Wänden. Wenn die selbstkle-
bende Dichtung benötigt wird, achten Sie darauf, sie gleichmäßig anzubringen, um das Lesegerät an der
Wand abzudichten und das Eindringen von Wasser zu vermeiden.
Überprüfen Sie, ob die Dichtung der hinteren Befestigungsplatte richtig in der vorgesehenen Rille sitzt,
um das Eindringen von Wasser zu vermeiden.
Die Kabeldurchführung ist nicht zu vergrößern, beschädigen oder modifizieren, da dies die Wasserab-
dichtung beeinträchtigt. Verwenden Sie einen max. Kabeldurchmesser von 7 mm, um die Dichtigkeit der
Kabeldurch-
Überprüfen Sie, ob das Kabel perfekt in das Loch der Kabeldurchführung passt, ohne dass Wasser
eindringen kann. Verwenden Sie einen min. Kabeldurchmesser von 3 mm, um die Dichtigkeit der
Kabeldurchführung zu gewährleisten.
5. ELEKTRISCHE ANSCHLÜSSE
Iseo Serrature s.p.a
®
Via San Girolamo 13
25055 Pisogne (BS)
ITALY
Tel. +39 0364 8821
iseo@iseo.com
ELECTRONIC SUPPORT SERVICE
iseozero1.com
Sicherheits-
Klebedichtung schrauben
Torx TR20 x 100
4x (M4 x 8)
1x
1x
R = 120 Ohm - 1/4 W
(Anschluss siehe
1x
Kapitel 7)
https://www.iseo.com/it/it/download
Heavy Duty Leser
Anschluss (RS485)
(GND)
-
(10 24 VDC)
TX/RX 485 (A)
R
TX/RX 485 (B)
R = 120 Ohm - 1/4 W
(im Lieferumfang)
- Anschlusskabel nicht im Lieferumfang
- Empfohlenes Kabel: Netzwerkkabel
FTP AWG24 CAT5E (und höher oder
gleichwertiges Datenkabel)
- Min./max. Kabelquerschnitt:
2
0.20 - 1.5 mm (24 - 15 AWG)
- Min./max. Kabeldurchmesser: 3 - 7mm
- Max. Länge: bis zu 500m
1. TECHNISCHE DATEN
PRODUKT:
Anti-Vandalismus-Leser Heavy Duty für F9000 Schlüssel.
FUNKTIONEN:
- Stabiles vandalismusgeschützes Metallgehäuse: Stoßfestigkeitsklasse IK10.
- Allwetter- und außenbereichstauglich: IP66, IP67 und IP69 Schutzart.
- Hohe Korrosionsfestigkeit: getestet für 480 Stunden im NSS (Salzsprühkammer).
- Befestigung mittels Sicherheitsschrauben
- einfacher Austausch der mechatronischen Leseeinheit möglich
- Keine scharfen Kanten (nur abgerundete Ecken)
- RS485 Schnittstelle
- Spannungsversorgung: bereitgestellt durch den Atlas Controller
- Leistungsaufnahme: 2W
- Mehrfarbige Signalisierungs-LEDs (grün, blau, rot)
- HxBxT = 150 x 90 x 53 mm
TESTS:
EN60068-2-1, EN60068-2-2, EN60068-2-3, IEC 60529, IEC 62262.
UMGEBUNGSBEDINGUNGEN:
- Betriebstemperatur: -40°C - +80°C
- Lagertemperatur: -40°C - +80°C
- Luftfeuchtigkeit: max. 93% ohne Kondensation
3. HINWEISE
Befestigungs-
platte -
Dichtung
4. ABMESSUNGEN
ME = mm
7
90
40
6. ELEKTRISCHE ANSCHLÜSSE: ATLAS VERSIONEN UND ANSCHLÜSSE
ATLAS DIN
1
2
CH2
3
(GND)
4
1
2
CH1
(GND) 3
4
min.3mm
ø
max.7mm

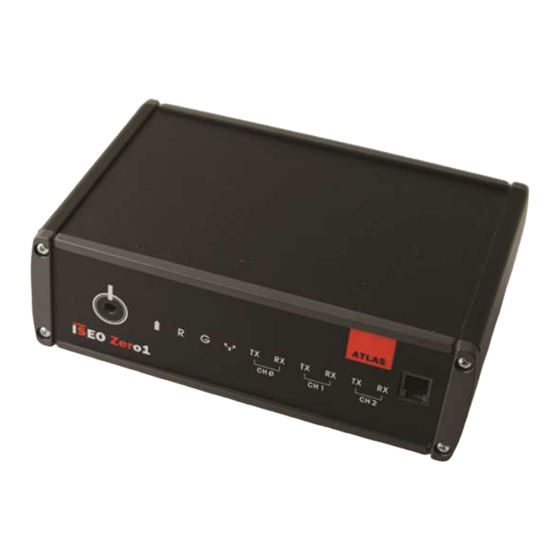

ATLAS STANDARD (STD)
ATLAS PLUS
1
2
CH1
(GND) 3
4
L
1
o
2
3
r
CH2
4
e
5
6
