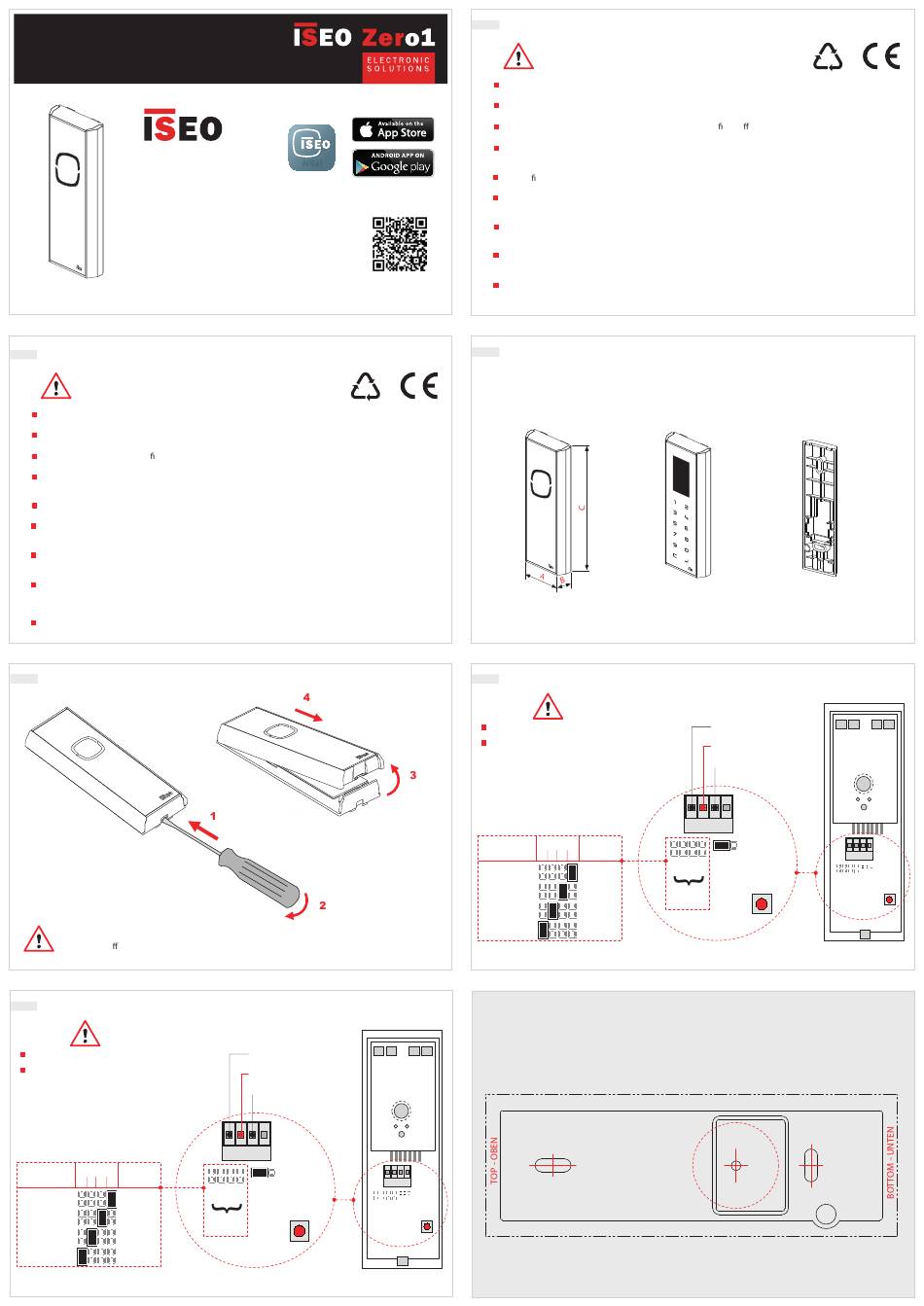

S tylos Smart
INSTALLATION GUIDE
BEDIENUNGSANLEITUNG
i s e o . c o m
Iseo Serrature s.p.a
Via San Girolamo 13
25055 Pisogne (BS)
ITALY
Tel. +39 0364 8821
iseo@iseo.com
ELECTRONIC SUPPORT SERVICE
iseozero1 .com
Non contractual document. Subject to change. Cod. 60000STY2SA00.2 - 29/06/2017
Stylos Smart installation guide (GB/DE) - © 2016 Iseo Serrature S.p.a. - www.iseo.com
HINWEISE
Lesen Sie diese Anleitung vor Benutzung des Gerätes, um den sachgemäßen Umgang zu gewährleisten.
Bewahren Sie diese Anleitung als künftige Referenz auf.
Die Geräte dürfen nur von quali ziertem oder von ISEO eingewiesenem Peronal installiert werden.
Folgen sie bei der Installation sorgfältig der Anleitung. Anleitung und ggf. Wartungsanweisungen sollten
vom Installateur an den Nutzer weitergegeben werden.
Änderungen jeglicher Art, außer der in deiser Anleitung beschriebener, sind nicht erlaubt.
Das Produkt darf nur zu dem Zweck verwendet werden, für den es konzipiert wurde,
anderweitiger Gebrauch gilt als unsachgemäß und ist gefährlich.
Die elektrischen Anschlüsse sind entsprechend den Anweisungen in dieser Anleitung vorzunehmen und
müssen den geltenden Vorschriften entsprechen.
Im Falle eines Fehlers und/oder einer Betriebsstörung trennen Sie das Gerät über den Hauptschalter von der Strom-
versorgung und manipulieren Sie diese nicht. Für alle Reparaturen wenden Sie sich bitte an die Serviceabteilung des
Herstellers.
Vor der Reinigung sind die Geräte vom Strommnetz zu trennen.
2. DISASSEMBLING - ÖFFNEN DES LESERS
UK: disconnect the power before opening the device.
DE: Vor dem Ö nen des Lesers ist dieser vom Stromnetz zu trennen.
3. ELEKTRISCHE ANSCHLÜSSE
Spannung: 8 ÷30 VDC 0.5A max.
min./max. Kabelquerschnitt:
AWG 15 - 24 für Anschlussklemme J2
LEGENDE:
J2.1/2/3/4 = Spannung/Lockbus
JPS = System-Jumper (reserviert)
S1 = Programmiertaster
JP 0/2/4/6 = Busadress Jumper
BUS- JP JP JP JP FUNKTION
6 4 2 0
ADRESSE
(Master)
ADRESSE 0 =
(Slave)
ADRESSE 2 =
(Slave)
ADRESSE 4 =
(Slave)
ADRESSE 6 =
Download
®
ARGO
Iseo Argo App
Tutorial Video
app.iseo.com
LOCKBUS
(Kommunikationskanal)
Rückansicht
POSITIV (+) Spannung
Leiterplatte
NEGATIV (-) GND
J2. J2. J2. J2.
1 2 3 4
JPS
JP JP JP JP
6 4 2 0
JP JP
6 4
S1
BUS-
ADRESSE
WARNINGS
Read this manual prior to use the device in order to ensure a safe and proper use.
Preserve this manual as future reference.
The installation of the device requires the intervention of quali ed sta , adequately trained by ISEO.
The instructions should be carefully followed during installation. These instructions and any maintenance
instructions should be passed on by the installer to the user.
No modi cations of any kind are permitted, except for those described in these instructions.
The product must be destined only for the use for which it is expressly designed and therefore as a
See the
credential reader for civil and industrial locations. Any other use is considered improper and dangerous.
The electrical connection must be made according to the constructor's instructions and respecting the
regulations in force.
In the event of a failure and/or poor operation, remove the power supply using the main switch and do not
tamper with it. For all repairs, exclusively contact a technical assistance center authorized by the constructor.
Before performing any cleaning operation on the product, uncouple the appliance from the electrical power
supply network, by opening the system switch.
1. VERSIONS AND DIMENSIONS - VERSIONEN UND ABMESSUNGEN
Credential reader
with led
Berechtigungsleser
mit LED
A = 47,5mm
B = 17,5mm
C = 130mm
3. ELECTRICAL CONNECTIONS
Power supply: 8 ÷30 VDC 0.5A
Minimum/maximum cross-section
of the cables is: 0.20÷1.5
(24÷15AWG).
LEGEND:
J2.1/2/3/4 = Power supply/Lockbus
JPS = System Jumper (reserved)
S1 = Programming button
JP 0/2/4/6 = Bus Address Jumpers
BUS JP JP JP
6 4
ADDRESS
ADDRESS 0 =
ADDRESS 2 =
ADDRESS 4 =
ADDRESS 6 =
J2. J2. J2. J2.
1 2 3 4
JPS
JP JP
2 0
S1
Credential reader
with keyboard
Berechtigungsleser
mit Tastatur
A = 47,5mm
B = 17,5mm
C = 130mm
LOCKBUS
MAX
(Communication Channel)
POSITIVE (+) Power Supply
mm²
NEGATIVE (-) GND
J2. J2. J2. J2.
1 2 3 4
JP FUNCTION
2 0
JPS
JP JP JP JP
(Master)
6 4 2 0
(Slave)
BUS
ADDRESS
(Slave)
(Slave)
DRILLING TEMPLATE
BOHRSCHALBLONE
Spacer for wall
installation
Unterteil für
Wandmontage
A = 40mm
B = 10mm
C = 125mm
Back side view
Circuit board
J2. J2. J2. J2.
1 2 3 4
JPS
JP JP JP JP
6 4 2 0
S1
S1
