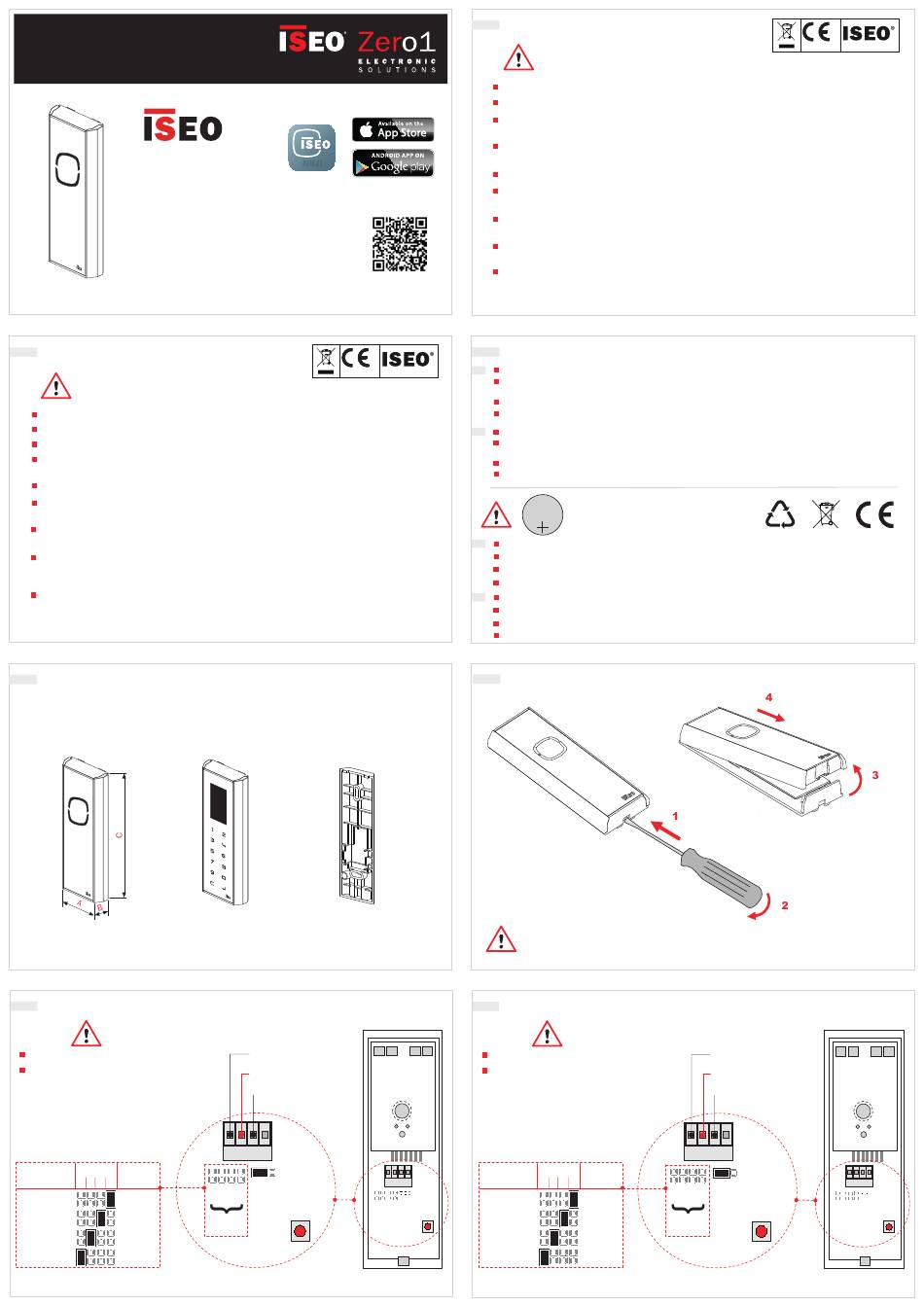

ISEO Zero1 Stylos Smart Bedienungsanleitung

Stylos Smart
INSTALLATION GUIDE (EN)
BEDIENUNGSANLEITUNG (DE)
i s e o . c o m
Iseo Serrature s.p.a
Via San Girolamo 13
25055 Pisogne (BS)
ITALY
Tel. +39 0364 8821
iseo@iseo.com
ELECTRONIC SUPPORT SERVICE
iseozero1.com
Non contractual document. Subject to change. Cod. 60000STY2SA00.4 - 06/06/2020
Stylos Smart installation guide (EN/DE) - © 2020 Iseo Serrature S.p.a. - www.iseo.com
HINWEISE
Lesen Sie diese Anleitung vor Benutzung des Gerätes, um den sachgemäßen Umgang zu gewährleisten.
Bewahren Sie diese Anleitung als künftige Referenz auf.
Die Geräte dürfen nur von quali ziertem oder von ISEO eingewiesenem Peronal installiert werden.
Folgen sie bei der Installation sorgfältig der Anleitung. Anleitung und ggf. Wartungsanweisungen sollten
vom Installateur an den Nutzer weitergegeben werden.
Änderungen jeglicher Art, außer der in deiser Anleitung beschriebener, sind nicht erlaubt.
Das Produkt darf nur zu dem Zweck verwendet werden, für den es konzipiert wurde, anderweitiger Gebrauch
gilt als unsachgemäß und ist gefährlich.
Die elektrischen Anschlüsse sind entsprechend den Anweisungen in dieser Anleitung vorzunehmen und
müssen den geltenden Vorschriften entsprechen.
Im Falle eines Fehlers und/oder einer Betriebsstörung trennen Sie das Gerät über den Hauptschalter von der
Stromversorgungvund manipulieren Sie diese nicht. Für alle Reparaturen wenden Sie sich bitte an die Service-
abteilung des Herstellers.
Vor der Reinigung sind die Geräte vom Strommnetz zu trennen.
1. VERSIONS AND DIMENSIONS - VERSIONEN UND ABMESSUNGEN
Credential reader Credential reader
with led
Berechtigungsleser Berechtigungsleser
mit LED
A = 47,5mm
B = 17,5mm
C = 130mm
3. ELECTRICAL CONNECTIONS
Power supply: 8÷30 VDC 3W
MAX
Minimum/maximum cross-section
of the cables is: 0.20÷1.5 mm²
(24÷15AWG).
LEGEND:
J2.1/2/3/4 = Power supply/Lockbus
JPS = System Jumper (reserved)
S1 = Programming button
JP 0/2/4/6 = Bus Address Jumpers
BUS JP JP JP JP FUNCTION
ADDRESS 6 4 2 0
(Master)
ADDRESS 0 =
(slave)
ADDRESS 2 =
(slave)
ADDRESS 4 =
(slave)
ADDRESS 6 =
Download
®
ARGO
Iseo Argo App
EC Declarations of conformity available at:
https://www.iseo.com/it/de/download
Spacer for wall
with keyboard
installation
Unterteil für
mit Tastatur Wandmontage
A = 47,5mm A = 40mm
B = 17,5mm B = 10mm
C = 130mm C = 125mm
LOCKBUS
(Communication Channel)
POSITIVE (+) Power Supply
NEGATIVE (-) GND
J2. J2. J2. J2.
1 2 3 4
JPS
JP JP JP JP
6 4 2 0
S1
BUS
ADDRESS
WARNINGS
Read this manual prior to use the device in order to ensure a safe and proper use.
Preserve this manual as future reference.
The installation and maintanance of the device must be carried out by qualified technical staff, adequately
trained by ISEO.
The instructions should be carefully followed during installation. These instructions and any maintenance
instructions should be passed on by the installer to the user.
No modifications of any kind are permitted, except for those described in these instructions.
The product must be destined only for the use for which it is expressly designed and therefore as a
See the
credential reader for civil and industrial locations. Any other use is considered improper and dangerous.
Tutorial Video
The electrical connection must be made according to the constructor's instructions and respecting the
regulations in force.
In the event of a failure and/or poor operation, remove the power supply using the main switch and do not
tamper with it. For all repairs, exclusively contact a technical assistance center authorized by the constructor.
Disconnect the power supply before carrying out any technical service that involves opening or accessing
app.iseo.com
the internal parts of the product.
TECHNICAL DATA - DATI TECNICI
Power Supply: 8÷30 VDC 3W
EN
RFID: frequecy 13,553 - 13,567 MHz, maximum magnetic field: 0,89 µA/m (measured at 10m at the
maximum power capacity).
Radio: frequency 2,40 - 2,4835 GHz, maximum power: 5,25 mW
Operating temperature: -20°C + 60°C
Spannungsversorgung: 8÷30 VDC 3W MAX
DE
RFID: Frequenz 13.553 - 13.567 MHz, maximale Magnetfeldstärke: 0,89 µA/m (gemessen auf 10m
Distanz bei Maximalleistung).
Radio: Frequenz 2,40 - 2,4835 GHz, maximale Leistung: 5,25 mW.
Betriebstemperatur: -20°C + 60°C
3V
Lithium
CR2032
EN Risk of explosion if the battery is replaced with an incorrect type.
Dispose of batteries according to your local environmental laws and guidelines.
Battery replacement must be carried out by qualified technical staff.
For the replacement battery procedure, read the user manual available at app.iseo.com.
DE Explosionsgefahr, wenn die Batterie durch einen falschen Typ ersetzt wird.
Entsorgen Sie die Batterien gemäß den örtlichen Umweltgesetzen und -richtlinien.Vorschriften.
Der Batteriewechsel muss von quali ziertem Fachpersonal durchgeführt werden.
Lesen Sie für das Austauschen der Batterie das auf app.iseo.com verfügbare Benutzerhandbuch.
2. DISASSEMBLING - ÖFFNEN DES LESERS
EN: disconnect the power before opening the device.
DE: Vor dem Ö nen des Lesers ist dieser vom Stromnetz zu trennen.
3. ELEKTRISCHE ANSCHLÜSSE
Spannung: 8÷30 VDC 3W
min./max. Kabelquerschnitt
Back side view
Circuit board 0.20÷1.5 mm² (24÷15AWG).
LEGENDE:
J2.1/2/3/4 = Spannung/Lockbus
JPS = System-Jumper (reserviert)
S1 = Programmiertaster
JP 0/2/4/6 = Busadress Jumper
BUS JP
ADRESSE 6
J2. J2. J2. J2.
1 2 3 4
ADRESSE 0 =
JPS
JP JP JP JP
6 4 2 0
S1 ADRESSE 2 =
ADRESSE 4 =
ADRESSE 6 =
MAX
Lithium Battery - Lithium Batterie
CR2032 - 3V
LOCKBUS
MAX
(Kommunikationskanal)
POSITIV (+) Spannung
NEGATIV (-) GND
J2. J2. J2. J2.
1 2 3
JP JP JP FUNKTION
4 2 0
JPS
JP JP JP JP
(Master)
6 4 2 0
(slave)
BUS
ADRESSE
(slave)
(slave)
EC Declarations of conformity available at:
https://www.iseo.com/it/en/download
Rückansicht
Leiterplatte
4
J2. J2. J2. J2.
1 2 3 4
JPS
JP JP JP JP
6 4 2 0
S1
S1
