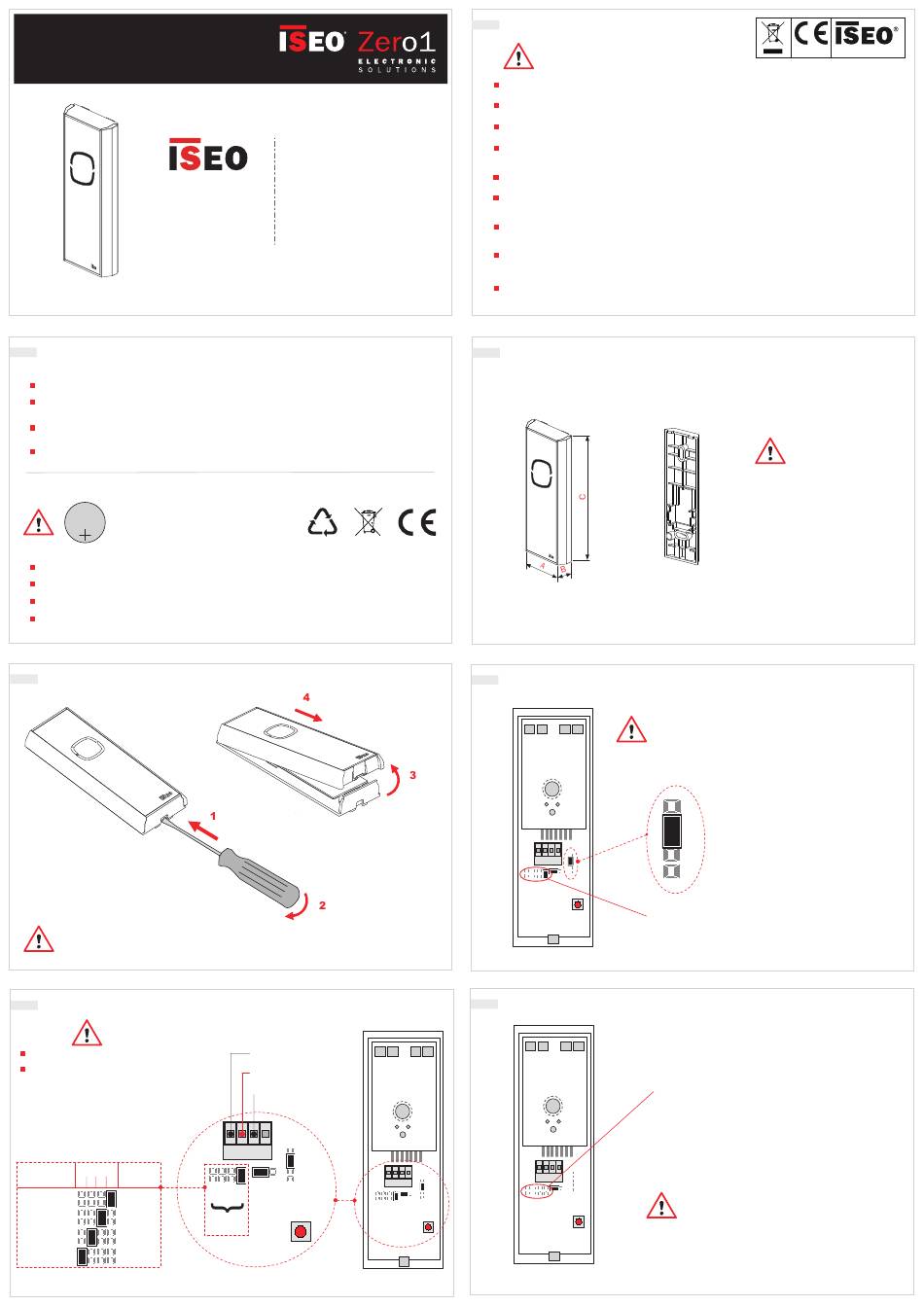

ISEO Zero1 Stylos 2 Bedienungsanleitung

Stylos 2
BEDIENUNGSANLEITUNG (DE)
i s e o . c o m
Kein rechtsverbindliches Dokument. Änderungen und Irrtümer vorbehalten. Cod. 60000STY2LV01.3 - 27/03/2019
Stylos 2 Leser Bedienungsanleitung (DE) - © 2019 Iseo Serrature S.p.a. - www.iseo.com
TECHNISCHE DATEN
Power Supply: 8÷30 VDC 0.5A MAX
RFID: Frequenz 13.553 - 13.567 MHz, maximale Magnetfeldstärke: 0,89 µA/m (gemessen auf 10m
Distanz bei Maximalleistung)
Nur für Geräte mit integrierter Bluetooth-Schnittstelle: Frequenz 2,40 - 2,4835 GHz, maximale Leistung:
5,25 mW
Betriebstemperatur: -20°C + 60°C
3V
Lithium
Lithium Batterie
CR2032
CR2032 - 3V
Explosionsgefahr, wenn die Batterie durch einen falschen Typ ersetzt wird.
Entsorgen Sie die Batterien gemäß den örtlichen Umweltgesetzen und -richtlinien.Vorschriften.
Der Batteriewechsel muss von quali ziertem Fachpersonal durchgeführt werden.
Lesen Sie für das Austauschen der Batterie das auf app.iseo.com verfügbare Benutzerhandbuch.
2. ÖFFNEN DES LESERS
Vor dem Öffnen des Lesers ist dieser vom Stromnetz zu trennen.
3.1 STAND-ALONE-TÜR ELEKTRISCHE ANSCHLÜSSE
Spannung: 8 ÷30 VDC 0.5A max.
min./max. Kabelquerschnitt:
AWG 15 - 24 für Anschlussklemme J2
LEGENDE:
J2.1/2/3/4 = Spannung/Lockbus
JPS = System-Jumper (reserviert)
S1 = Programmiertaster
JP 0/2/4/6 = Busadress Jumper
BUS- JP JP JP JP FUNKTION
6 4 2 0
ADDRESSE
(Master)
ADDRESSE 0 =
(Slave)
ADDRESSE 2 =
ADDRESSE 4 = (Slave)
(Slave)
ADDRESSE 6 =
Iseo Serrature s.p.a
®
Via San Girolamo 13
25055 Pisogne (BS)
ITALY
Tel. +39 0364 8821
iseo@iseo.com
ELECTRONIC SUPPORT SERVICE
iseozero1.com
LOCKBUS
(Kommunikationskanal)
Rückansicht
POSITIV (+) Spannung
Leiterplatte
NEGATIV (-) GND
J2. J2. J2. J2.
1 2 3 4
JPS
JP JP JP JP
6 4 2 0
JP JP
6 4
S1
BUS-
ADDRESSE
HINWEISE
Lesen Sie diese Anleitung vor Benutzung des Gerätes, um den sachgemäßen Umgang zu gewährleisten.
Bewahren Sie diese Anleitung als künftige Referenz auf.
Die Geräte dürfen nur von qualifiziertem oder von ISEO eingewiesenem Peronal installiert werden.
Folgen sie bei der Installation sorgfältig der Anleitung. Anleitung und ggf. Wartungsanweisungen sollten
vom Installateur an den Nutzer weitergegeben werden.
Änderungen jeglicher Art, außer der in deiser Anleitung beschriebener, sind nicht erlaubt.
Das Produkt darf nur zu dem Zweck verwendet werden, für den es konzipiert wurde,
anderweitiger Gebrauch gilt als unsachgemäß und ist gefährlich.
Die elektrischen Anschlüsse sind entsprechend den Anweisungen in dieser Anleitung vorzunehmen und müssen
den geltenden Vorschriften entsprechen.
Im Falle eines Fehlers und/oder einer Betriebsstörung trennen Sie das Gerät über den Hauptschalter von der
Strom- -versorgung und manipulieren Sie diese nicht. Für alle Reparaturen wenden Sie sich bitte an die
Serviceabteilung des Herstellers.
Entsorgen Sie das Produkt getrennt vom Hausmüll in Übereinstimmung mit den örtlichen Gesetzen und
Vorschriften.
1. VERSIONEN UND ABMESSUNGEN
Berechtigungsleser
mit LED
A = 47,5mm
B = 17,5mm
C = 130mm
3. STAND-ALONE-TÜR EINSTELLUNGEN
Rückansicht
Leiterplatte
J2. J2. J2. J2.
1 2 3 4
JPS
JP JP JP JP
6 4 2 0
4. LESER/VALIDATOR EINSTELUNG
Rückansicht
Leiterplatte
J2. J2. J2. J2.
1 2 3 4
J2. J2. J2. J2.
1 2 3 4
JPS
JPS JP JP JP JP
JP JP
6 4 2 0
2 0
S1
Unterteil für
Wandmontage
A = 40mm
B = 10mm
C = 125mm
Um den Stylos 2 als Stand-Alone-Tür zu verwenden,
setzen Sie den Jumper wie in der Abbildung zwischen
PIN 2 und 3.
1
2
Setzen Sie den Jumper,
wenn der Stylos AUS ist.
3
4
5
S1
Stylos als Stand-Alone-Tür = Adresse 0 (Master)
Stylos als Leser/Validator = Adresse 1
S1
Weitere Informationen zu Stylos und Atlas finden Sie
im Atlas-Installationshandbuch unter:
app.iseo.com.
https://www.iseo.com/it/it/download
Dieses Handbuch enthält
Anweisungen zum Konfigurie-
ren des Stylos als Stand-Alo-
ne-Tür oder als Leser / Valida-
tor, der mit dem Atlas verbun-
den ist. Siehe Absätze 3 und 4.
