1 Vorarbeiten
1.1 Türdichtungsrahmen ausbauen
(gültig nur für Schalter mit Liefertermin bis 07.92)
- 8 Befestigungsschrauben des Türdichtungsrahmens lösen

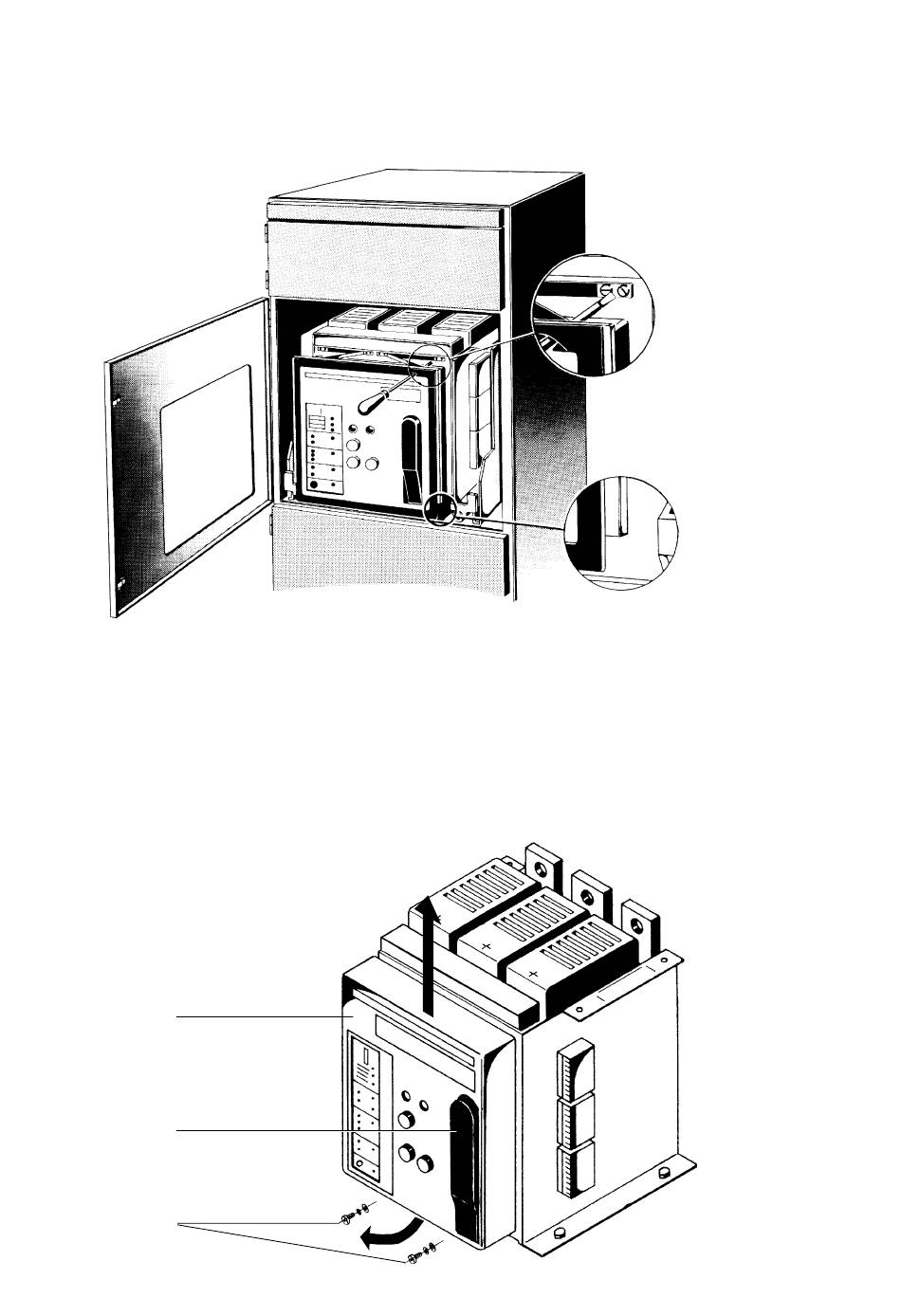

Fig. 2 Türdichtungsrahmen ausbauen /
Removing the door sealing frame
1.2 Bedienpult ausbauen
- Befestigungsschrauben 1.2 herausschrauben
- Handhebel 1.3 nach vorne klappen
- Bedienpult 1.1 unten vorklappen (a) und nach oben
abnehmen (b)
1.1
1.3
1.2
Fig. 3 Bedienpult ausbauen /
Removing the control panel
2
1 Preparatory work
1.1 Removing the door sealing frame
(applies only to breakers supplied up to July 1992)
- Undo the 8 fixing screws of the door sealing frame
1.2 Removing the operating panel
-
Undo fixing screws 1.2
-
Pull operating handle 1.3 forwards
-
Pull control panel 1.1 forwards at the bottom (a) and
remove upwards (b)
b
a
