F I NE ST RE A S P OR G ER E –
I
T O P HI NG E D WI ND O W S –
GB
C H A S SI S PR O J EC T A NT S –
F
D
K L A P P F E NS TE R –
E
A BE R TU R A A L E STE R I O R –
I
GB
F
D
E
C
I

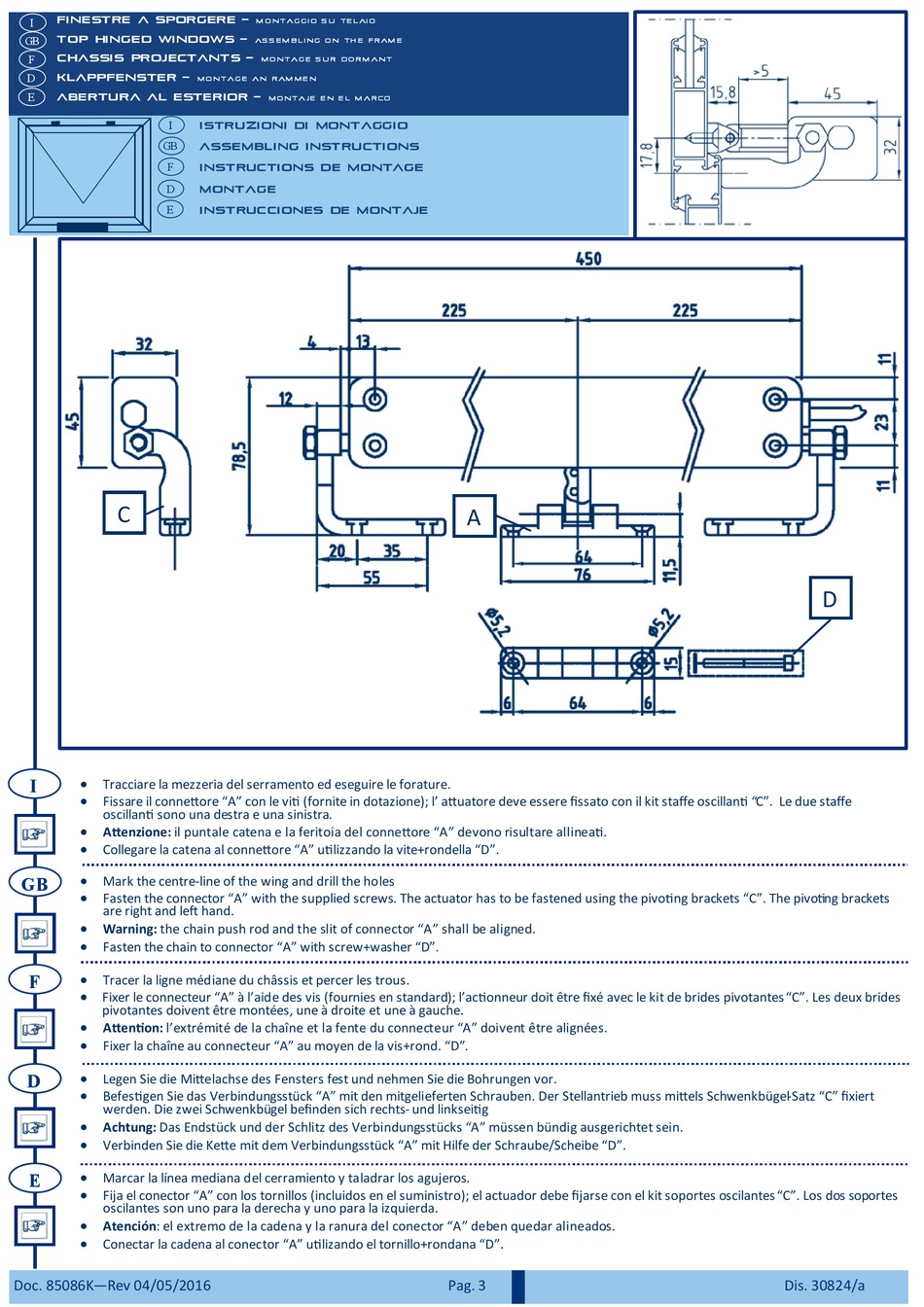

Tracciare la mezzeria del serramento ed eseguire le forature.
Fissare il connettore "A" con le viti (fornite in dotazione); l' attuatore deve essere fissato con il kit staffe oscillanti "C". Le due staffe
oscillanti sono una destra e una sinistra.
Attenzione: il puntale catena e la feritoia del connettore "A" devono risultare allineati.
Collegare la catena al connettore "A" utilizzando la vite+rondella "D".
GB
Mark the centre-line of the wing and drill the holes
Fasten the connector "A" with the supplied screws. The actuator has to be fastened using the pivoting brackets "C". The pivoting brackets
are right and left hand.
Warning: the chain push rod and the slit of connector "A" shall be aligned.
Fasten the chain to connector "A" with screw+washer "D".
F
Tracer la ligne médiane du châssis et percer les trous.
Fixer le connecteur "A" à l'aide des vis (fournies en standard); l'actionneur doit être fixé avec le kit de brides pivotantes "C". Les deux brides
pivotantes doivent être montées, une à droite et une à gauche.
Attention: l'extrémité de la chaîne et la fente du connecteur "A" doivent être alignées.
Fixer la chaîne au connecteur "A" au moyen de la vis+rond. "D".
D
Legen Sie die Mittelachse des Fensters fest und nehmen Sie die Bohrungen vor.
Befestigen Sie das Verbindungsstück "A" mit den mitgelieferten Schrauben. Der Stellantrieb muss mittels Schwenkbügel - Satz "C" fixiert
werden. Die zwei Schwenkbügel befinden sich rechts- und linkseitig
Achtung: Das Endstück und der Schlitz des Verbindungsstücks "A" müssen bündig ausgerichtet sein.
Verbinden Sie die Kette mit dem Verbindungsstück "A" mit Hilfe der Schraube/Scheibe "D".
E
Marcar la línea mediana del cerramiento y taladrar los agujeros.
Fija el conector "A" con los tornillos (incluidos en el suministro); el actuador debe fijarse con el kit soportes oscilantes "C". Los dos soportes
oscilantes son uno para la derecha y uno para la izquierda.
Atención: el extremo de la cadena y la ranura del conector "A" deben quedar alineados.
Conectar la cadena al conector "A" utilizando el tornillo+rondana "D".
Doc. 85086K—Rev 04/05/2016
m o n t a g g i o s u te l ai o
as s e m b l i n g o n th e f r am e
m o n t a g e s u r do r m a n t
m o n t a g e a n r a m m e n
m o n t a j e e n e l m a r c o
I S TR U ZI O NI DI MO NT A GG I O
A S S E M BL I NG I NST RU C TI O NS
I NS T RUC TI O NS D E M O NTA G E
M O NT A G E
I NS T RUC C I O NES DE M O NT A JE
A
Pag. 3
D
Dis. 30824/a
