F I NE ST RE A S P OR G ER E –
I
T O P HI NG E D WI ND O W S –
GB
C H A S SI S PR O J EC T A NT S –
F
D
K L A P P F E NS TE R –
A BE R TU R A A L E STE R I O R –
E
I
GB
F
D
E
I

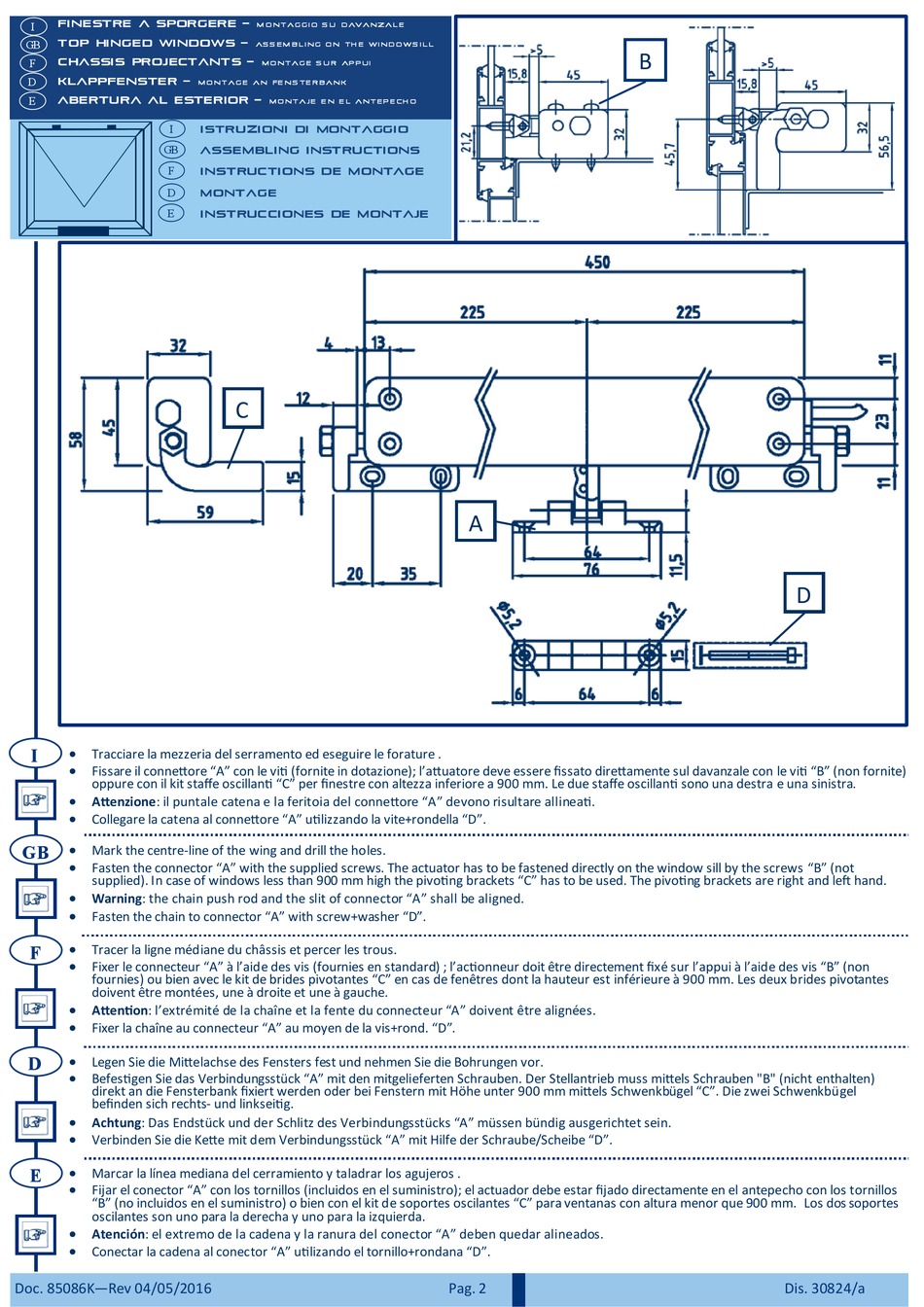

Tracciare la mezzeria del serramento ed eseguire le forature .
Fissare il connettore "A" con le viti (fornite in dotazione); l'attuatore deve essere fissato direttamente sul davanzale con le viti "B" (non fornite)
oppure con il kit staffe oscillanti "C" per finestre con altezza inferiore a 900 mm. Le due staffe oscillanti sono una destra e una sinistra.
Attenzione: il puntale catena e la feritoia del connettore "A" devono risultare allineati.
Collegare la catena al connettore "A" utilizzando la vite+rondella "D".
GB
Mark the centre-line of the wing and drill the holes.
Fasten the connector "A" with the supplied screws. The actuator has to be fastened directly on the window sill by the screws "B" (not
supplied). In case of windows less than 900 mm high the pivoting brackets "C" has to be used. The pivoting brackets are right and left hand.
Warning: the chain push rod and the slit of connector "A" shall be aligned.
Fasten the chain to connector "A" with screw+washer "D".
F
Tracer la ligne médiane du châssis et percer les trous.
Fixer le connecteur "A" à l'aide des vis (fournies en standard) ; l'actionneur doit être directement fixé sur l'appui à l'aide des vis "B" (non
fournies) ou bien avec le kit de brides pivotantes "C" en cas de fenêtres dont la hauteur est inférieure à 900 mm. Les deux brides pivotantes
doivent être montées, une à droite et une à gauche.
Attention: l'extrémité de la chaîne et la fente du connecteur "A" doivent être alignées.
Fixer la chaîne au connecteur "A" au moyen de la vis+rond. "D".
D
Legen Sie die Mittelachse des Fensters fest und nehmen Sie die Bohrungen vor.
Befestigen Sie das Verbindungsstück "A" mit den mitgelieferten Schrauben. Der Stellantrieb muss mittels Schrauben "B" (nicht enthalten)
direkt an die Fensterbank fixiert werden oder bei Fenstern mit Höhe unter 900 mm mittels Schwenkbügel "C". Die zwei Schwenkbügel
befinden sich rechts- und linkseitig.
Achtung: Das Endstück und der Schlitz des Verbindungsstücks "A" müssen bündig ausgerichtet sein.
Verbinden Sie die Kette mit dem Verbindungsstück "A" mit Hilfe der Schraube/Scheibe "D".
E
Marcar la línea mediana del cerramiento y taladrar los agujeros .
Fijar el conector "A" con los tornillos (incluidos en el suministro); el actuador debe estar fijado directamente en el antepecho con los tornillos
"B" (no incluidos en el suministro) o bien con el kit de soportes oscilantes "C" para ventanas con altura menor que 900 mm. Los dos soportes
oscilantes son uno para la derecha y uno para la izquierda.
Atención: el extremo de la cadena y la ranura del conector "A" deben quedar alineados.
Conectar la cadena al conector "A" utilizando el tornillo+rondana "D".
Doc. 85086K—Rev 04/05/2016
m o n t a g g i o s u d av a n z a l e
as s e m b l i n g o n th e w i n d o w s i l l
m o n t a g e s u r ap p u i
m o n t a g e a n fe n s te r b a n k
m o n t a j e e n e l a n t e p e c h o
I S TR U ZI O NI DI MO NT A GG I O
A S S E M BL I NG I NST RU C TI O NS
I NS T RUC TI O NS D E M O NTA G E
M O NT A G E
I NS T RUC C I O NES DE M O NT A JE
C
A
Pag. 2
B
D
Dis. 30824/a
