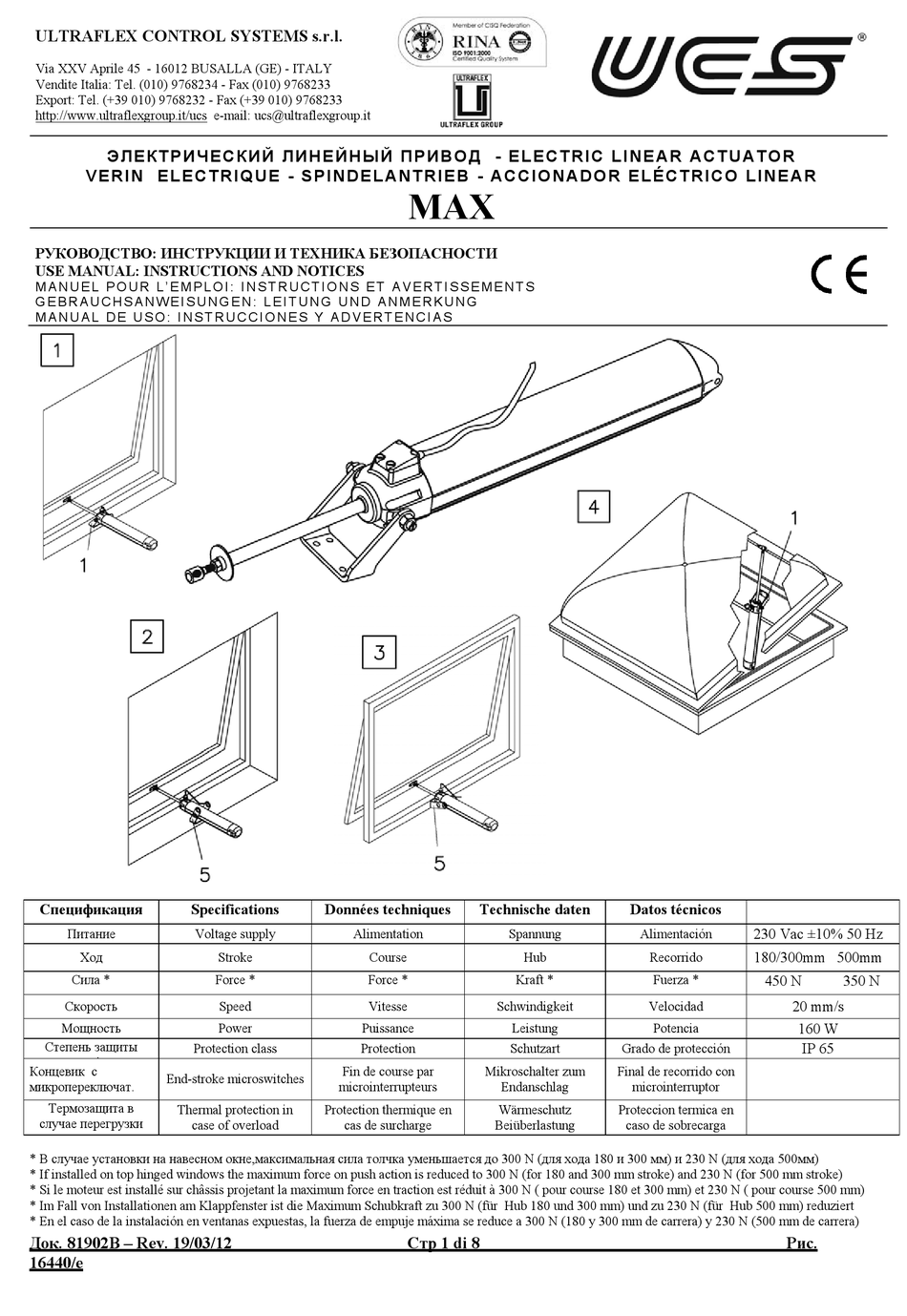

ULTRAFLEX CONTROL SYSTEMS s.r.l.
Via XXV Aprile 45 - 16012 BUSALLA (GE) - ITALY
Vendite Italia: Tel. (010) 9768234 - Fax (010) 9768233
Export: Tel. (+39 010) 9768232 - Fax (+39 010) 9768233
http://www.ultraflexgroup.it/ucs e-mail: ucs@ultraflexgroup.it
Э Л Е К Т Р И Ч Е С К И Й Л И Н Е Й Н Ы Й П Р И В ОД - E L E C T R I C L I N E A R A C T U A T O R
V E R I N E L E C T R I Q U E - S P I N D E L A N T R I E B - A C C I O N A D O R E L É C T R I C O L I N E A R
РУКОВОДСТВО: ИНСТРУКЦИИ И ТЕХНИКА БЕЗОПАСНОСТИ
USE MANUAL: INSTRUCTIONS AND NOTICES
M A N U E L P O U R L ' E M P L O I : I N S T R U C T I O N S E T A V E R T I S S E M E N T S
G E B R A U C H S A N W E I S U N G E N : L E I T U N G U N D A N M E R K U N G
M A N U A L D E U S O : I N S T R U C C I O N E S Y A D V E R T E N C I A S
Спецификация
Specifications
Питание
Voltage supply
Ход
Сила *
Скорость
Мощность
Степень защиты
Protection class
i
Концевик с
End-stroke microswitches
микропереключат.
Термозащита в
Thermal protection in
случае перегрузки
case of overload
* В случае установки на навесном окне,максимальная сила толчка уменьшается до 300 N (для хода 180 и 300 мм) и 230 N (для хода 500мм)
* If installed on top hinged windows the maximum force on push action is reduced to 300 N (for 180 and 300 mm stroke) and 230 N (for 500 mm stroke)
* Si le moteur est installé sur châssis projetant la maximum force en traction est réduit à 300 N ( pour course 180 et 300 mm) et 230 N ( pour course 500 mm)
* Im Fall von Installationen am Klappfenster ist die Maximum Schubkraft zu 300 N (für Hub 180 und 300 mm) und zu 230 N (für Hub 500 mm) reduziert
* En el caso de la instalación en ventanas expuestas, la fuerza de empuje máxima se reduce a 300 N (180 y 300 mm de carrera) y 230 N (500 mm de carrera)
Док. 81902B – Rev. 19/03/12
16440/e
Données techniques
Alimentation
Stroke
Course
Force *
Force *
Speed
Vitesse
Power
Puissance
Protection
Fin de course par
microinterrupteurs
Protection thermique en
cas de surcharge
MAX
Technische daten
Spannung
Hub
Kraft *
Schwindigkeit
Leistung
Schutzart
Mikroschalter zum
Endanschlag
Wärmeschutz
Beiüberlastung
Стр 1 di 8
Datos técnicos
230 Vac ±10% 50 Hz
Alimentación
180/300mm 500mm
Recorrido
Fuerza *
Velocidad
Potencia
Grado de protección
Final de recorrido con
microinterruptor
Proteccion termica en
caso de sobrecarga
450 N
350 N
20 mm/s
160 W
IP 65
Рис.
