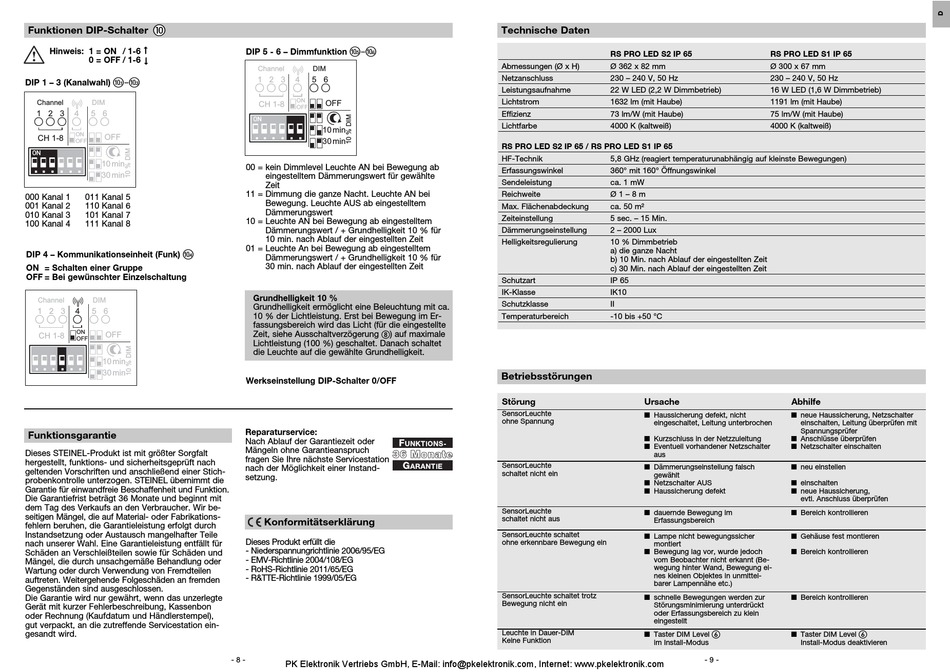

Funktionen DIP-Schalter
Hinweis: 1 = ON / 1-6
0 = OFF / 1-6
k
k
-
10
10
DIP 1 – 3 (Kanalwahl)
.1
.3
Channel
DIM
1
2
3
4
5
6
ON
OFF
CH 1-8
OFF
10 min
4 4 4
4 4 4
30 min
000 Kanal 1
011 Kanal 5
001 Kanal 2
110 Kanal 6
010 Kanal 3
101 Kanal 7
100 Kanal 4
111 Kanal 8
k
10
DIP 4 – Kommunikationseinheit (Funk)
.4
ON = Schalten einer Gruppe
OFF = Bei gewünschter Einzelschaltung
Channel
DIM
1
2
3
4
5
6
ON
OFF
CH 1-8
OFF
10 min
4 4 4
4 4 4
30 min
Funktionsgarantie
Dieses STEINEL-Produkt ist mit größter Sorgfalt
hergestellt, funktions- und sicherheitsgeprüft nach
geltenden Vorschriften und anschließend einer Stich-
probenkontrolle unterzogen. STEINEL übernimmt die
Garantie für einwandfreie Beschaffenheit und Funktion.
Die Garantiefrist beträgt 36 Monate und beginnt mit
dem Tag des Verkaufs an den Verbraucher. Wir be-
seitigen Mängel, die auf Material- oder Fabrikations-
fehlern beruhen, die Garantieleistung erfolgt durch
Instandsetzung oder Austausch mangelhafter Teile
nach unserer Wahl. Eine Garantieleistung entfällt für
Schäden an Verschleißteilen sowie für Schäden und
Mängel, die durch unsachgemäße Behandlung oder
Wartung oder durch Verwendung von Fremdteilen
auftreten. Weitergehende Folgeschäden an fremden
Gegenständen sind ausgeschlossen.
Die Garantie wird nur gewährt, wenn das unzerlegte
Gerät mit kurzer Fehlerbeschreibung, Kassenbon
oder Rechnung (Kaufdatum und Händlerstempel),
gut verpackt, an die zutreffende Servicestation ein-
gesandt wird.
k
k
-
10
10
DIP 5 - 6 – Dimmfunktion
.5
.6
Channel
DIM
1
2
3
4
5
6
ON
OFF
CH 1-8
OFF
10 min
4 4 4
4 4 4
30 min
00 = kein Dimmlevel Leuchte AN bei Bewegung ab
eingestelltem Dämmerungswert für gewählte
Zeit
11 = Dimmung die ganze Nacht. Leuchte AN bei
Bewegung. Leuchte AUS ab eingestelltem
Dämmerungswert
10 = Leuchte AN bei Bewegung ab eingestelltem
Dämmerungswert / + Grundhelligkeit 10 % für
10 min. nach Ablauf der eingestellten Zeit
01 = Leuchte An bei Bewegung ab eingestelltem
Dämmerungswert / + Grundhelligkeit 10 % für
30 min. nach Ablauf der eingestellten Zeit
Grundhelligkeit 10 %
Grundhelligkeit ermöglicht eine Beleuchtung mit ca.
10 % der Lichtleistung. Erst bei Bewegung im Er-
fassungsbereich wird das Licht (für die eingestellte
Zeit, siehe Ausschaltverzögerung
) auf maximale
Lichtleistung (100 %) geschaltet. Danach schaltet
die Leuchte auf die gewählte Grundhelligkeit.
Werkseinstellung DIP-Schalter 0/OFF
Reparaturservice:
Nach Ablauf der Garantiezeit oder
Mängeln ohne Garantieanspruch
fragen Sie Ihre nächste Servicestation
nach der Möglichkeit einer Instand-
setzung.
Konformitätserklärung
Dieses Produkt erfüllt die
- Niederspannungrichtlinie 2006/95/EG
- EMV-Richtlinie 2004/108/EG
- RoHS-Richtlinie 2011/65/EG
- R&TTE-Richtlinie 1999/05/EG
- 8 -
PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com
Technische Daten
RS PRO LED S2 IP 65
Abmessungen (Ø x H)
Ø 362 x 82 mm
Netzanschluss
230 – 240 V, 50 Hz
Leistungsaufnahme
22 W LED (2,2 W Dimmbetrieb)
Lichtstrom
1632 lm (mit Haube)
Effizienz
73 lm/W (mit Haube)
Lichtfarbe
4000 K (kaltweiß)
RS PRO LED S2 IP 65 / RS PRO LED S1 IP 65
HF-Technik
5,8 GHz (reagiert temperaturunabhängig auf kleinste Bewegungen)
Erfassungswinkel
360° mit 160° Öffnungswinkel
Sendeleistung
ca. 1 mW
Reichweite
Ø 1 – 8 m
Max. Flächenabdeckung
ca. 50 m²
Zeiteinstellung
5 sec. – 15 Min.
Dämmerungseinstellung
2 – 2000 Lux
Helligkeitsregulierung
10 % Dimmbetrieb
a) die ganze Nacht
b) 10 Min. nach Ablauf der eingestellten Zeit
c) 30 Min. nach Ablauf der eingestellten Zeit
Schutzart
IP 65
IK-Klasse
IK10
Schutzklasse
II
Temperaturbereich
-10 bis +50 °C
Betriebsstörungen
Störung
Ursache
SensorLeuchte
Haussicherung defekt, nicht
ohne Spannung
eingeschaltet, Leitung unterbrochen
Kurzschluss in der Netzzuleitung
Eventuell vorhandener Netzschalter
aus
SensorLeuchte
Dämmerungseinstellung falsch
schaltet nicht ein
gewählt
Netzschalter AUS
Haussicherung defekt
SensorLeuchte
dauernde Bewegung im
schaltet nicht aus
Erfassungsbereich
SensorLeuchte schaltet
Lampe nicht bewegungssicher
ohne erkennbare Bewegung ein
montiert
Bewegung lag vor, wurde jedoch
vom Beobachter nicht erkannt (Be-
wegung hinter Wand, Bewegung ei-
nes kleinen Objektes in unmittel-
barer Lampennähe etc.)
SensorLeuchte schaltet trotz
schnelle Bewegungen werden zur
Bewegung nicht ein
Störungsmini mierung unterdrückt
oder Erfassungsbereich zu klein
eingestellt
Leuchte in Dauer-DIM
Taster DIM Level
Keine Funktion
im Install-Modus
RS PRO LED S1 IP 65
Ø 300 x 67 mm
230 – 240 V, 50 Hz
16 W LED (1,6 W Dimmbetrieb)
1191 lm (mit Haube)
75 lm/W (mit Haube)
4000 K (kaltweiß)
Abhilfe
neue Haussicherung, Netz schalter
einschalten, Lei tung überprüfen mit
Spannungsprüfer
Anschlüsse überprüfen
Netzschalter einschalten
neu einstellen
einschalten
neue Haussicherung,
evtl. Anschluss überprüfen
Bereich kontrollieren
Gehäuse fest montieren
Bereich kontrollieren
Bereich kontrollieren
Taster DIM Level
Install-Modus deaktivieren
- 9 -
