Condair Sigma Montage- Und Betriebsanleitung Seite 45

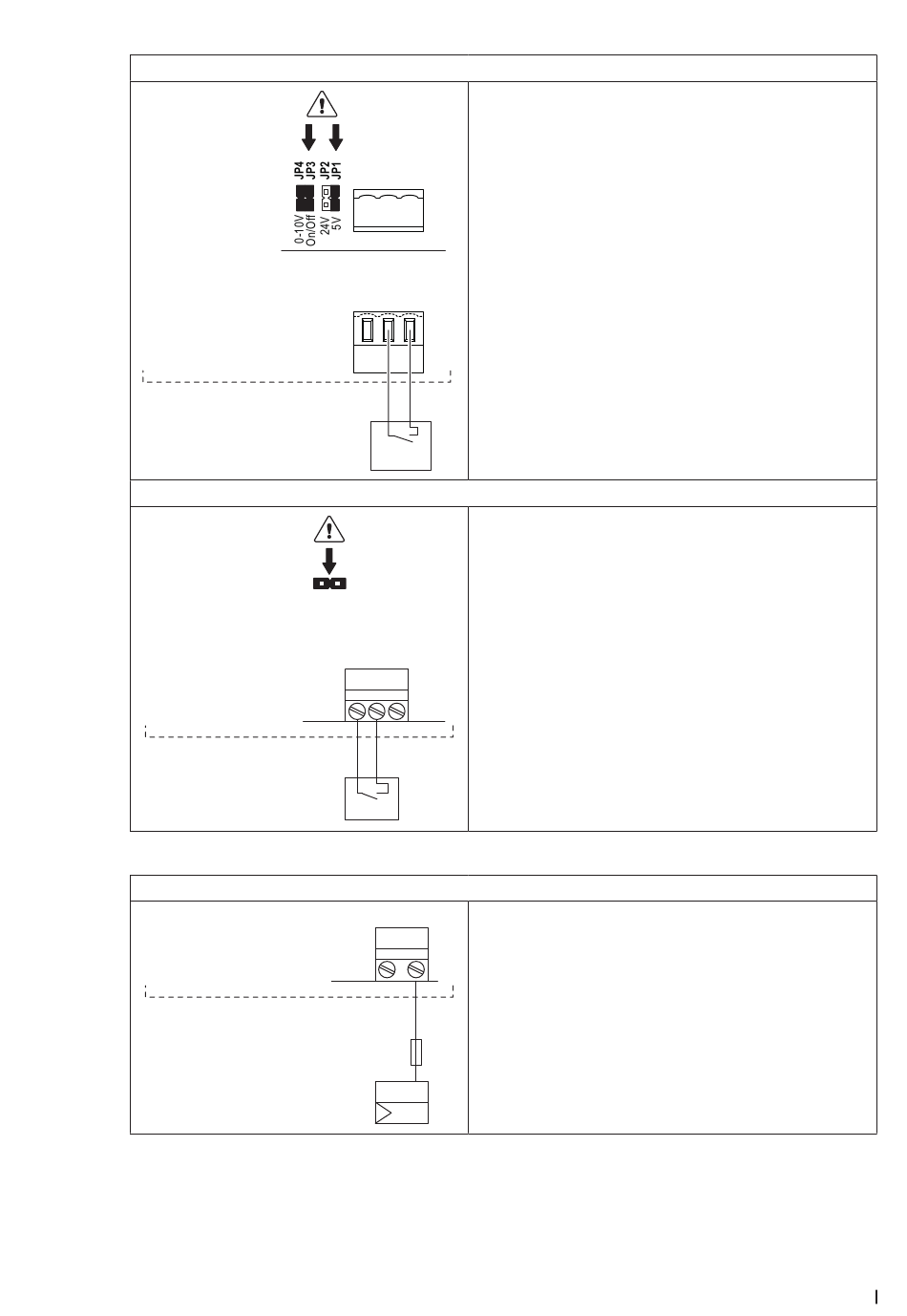

Anschluss 24V Ein/Aus Hygrostat/Thermostat am Condair Sigma 4 kg/h
Steuerkasten
Anschluss 24V Ein/Aus Hygrostat/Thermostat am Condair Sigma 5-65 kg/h
Steuerkasten
Anschluss 230V Ein/Aus-Regelung (aktiv) am Condair Sigma 5-65 kg/h
Steuerkasten
Das Signalkabel eines 24V Ein/Aus Hygrostaten/Ther-
mostaten wird gemäss dem Schema an die Kontakte
"V+" und "CTRL" der Klemmenleiste "X1" auf der Trei-
berplatine angeschlossen.
CONT.SIGN
Das Anschlusskabel ist über eine Kabelverschraubung
in den Steuerkasten zu führen.
3 2 1
X1
Hinweis: Für den Anschluss eines 24V Ein/Aus Hygro-
GND CTRL V+
staten/Thermostaten muss ein Jumper auf "JP2" und
"JP3" gesteckt werden.
GND CTRL V+
A2
On/Off
Das Signalkabel eines 24V Ein/Aus Hygrostaten/Ther-
mostaten wird gemäss dem Schema an die Kontakte
"V+" und "IN" der Klemmenleiste "X1" auf der Treiber-
JP1
platine angeschlossen.
On/Off Mode
Das Anschlusskabel ist über eine Kabelverschraubung
in den Steuerkasten zu führen.
CONT.SIGN
Hinweis: Für den Anschluss eines 24V Ein/Aus Hy-
V+ IN GND
grostaten/Thermostaten muss ein Jumper auf "JP1"
X1
gesteckt werden.
A2
On/Off
Die Signalleitung einer 230V Ein/Aus-Regelung wird
VD
über eine externe Sicherung "F4" (max. 10 A, träge )
X2
an die Klemme "VD" der Klemmenleiste "X2" auf der
Treiberplatine angeschlossen.
Das Anschlusskabel ist über eine Kabelverschraubung
in den Steuerkasten zu führen.
F4
L1'
A3
230V
Montage- und Installationsarbeiten 45
