DYNAMIC
CZ
Dejte pozor, aby při zapojení zařízení k baterii nedošlo ke změně polarity. Pokud by k tomu došlo, ovládací
panel se nerozsvítí a zařízení nebude fungovat.
Ventilátor
kondenzátoru
Az Modrý
N Black
R Červený
V Zelený
B Cíl
A Žlutý
Na Oranžový
M Hnědý
DŮLEŽITÉ UPOZORNĚNÍ!
Senzor
zpětného vzduchu
Ventilátor
Senzor námrazy
Baterie
42

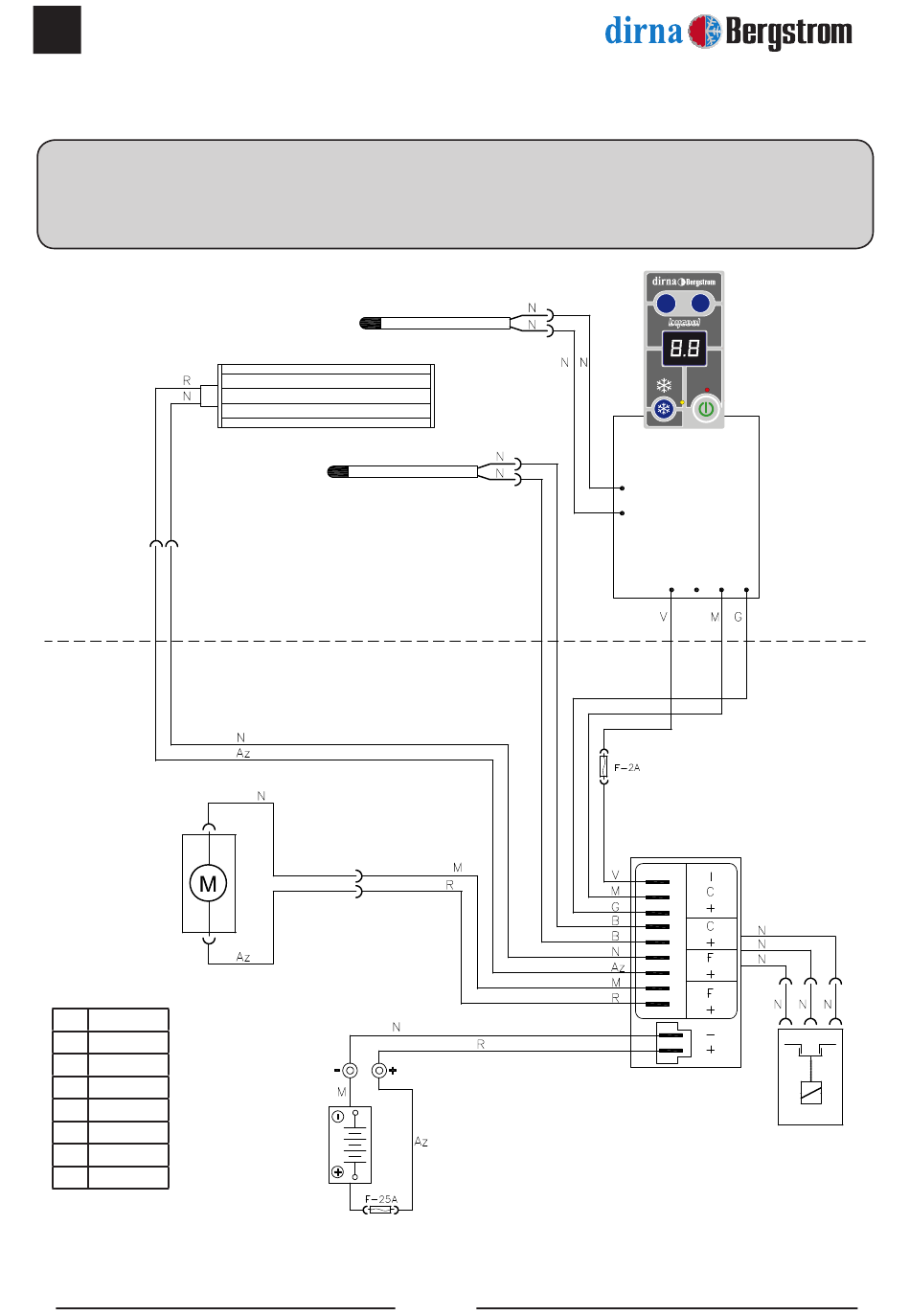

Elektrické schéma
-
+
ºC
ºF
TEMP
Ovládání
kompresoru
Kompresor
®
