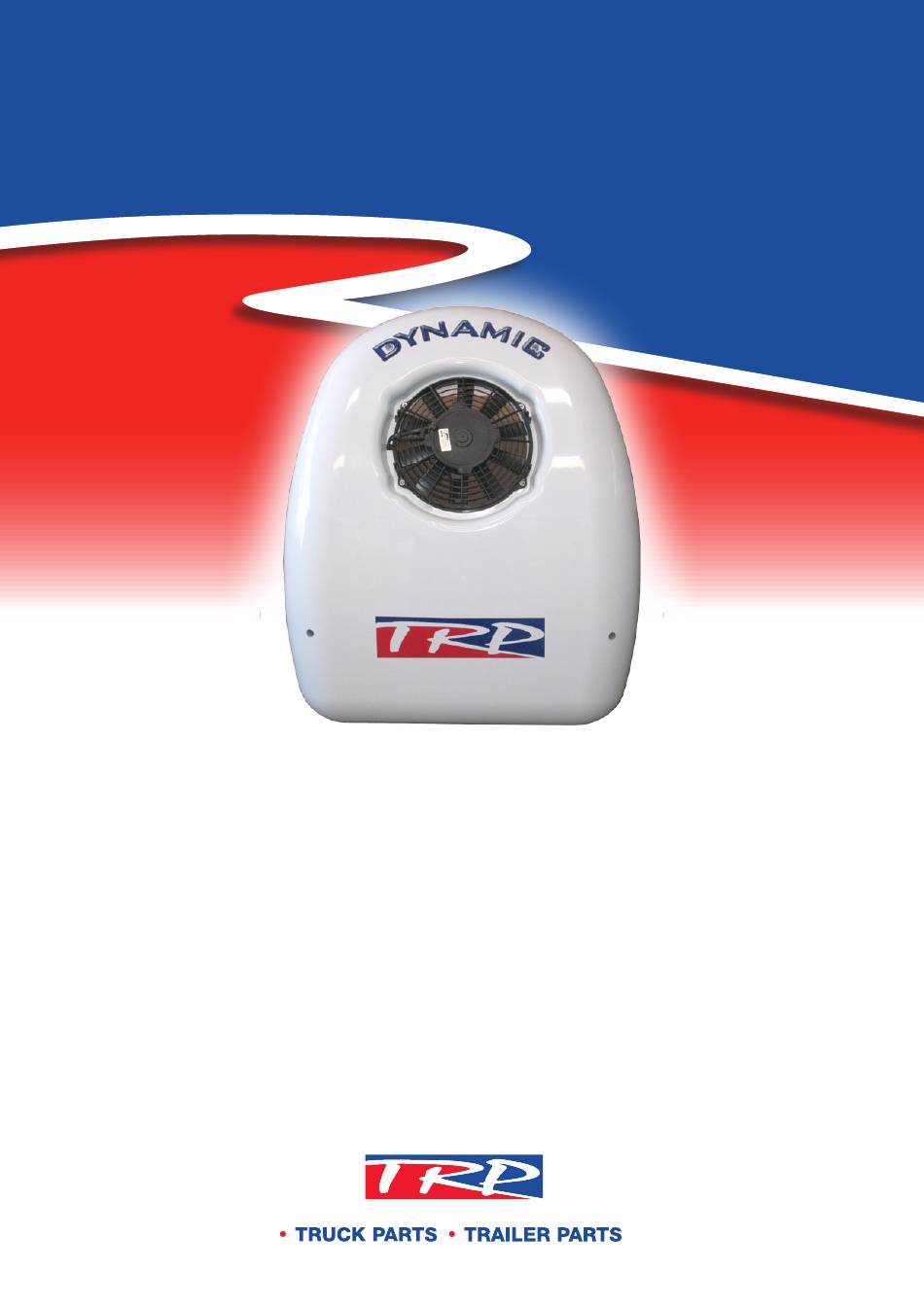

- Seite 1 TRP Dynamic For critical heights Instrucciones de Montaje Mounting Instructions Instructions de Montage Montageanweisungen For additional information, contact your local TRP Parts distributor or look in our TRP catalogue at www.trpparts.com...
- Seite 71 Fehlerdiagnose 220.AA6.4002 Ausbildung im Bereich Kfz-Klimaanlagen verfügen. Garantie 220.AA1.0017 dirna Bergstrom übernimmt keine Haftung für Schäden aufgrund unsachgemäßer Handhabung oder Installation des Geräts, oder durch Umbauten und den Ersatz von Teilen, Positionsangaben: die ohne unsere ausdrückliche schriftliche Genehmigung RECHTS: Beifahrerseite durchgeführt wurden.
-
Seite 72: Vorbereitende Tätigkeiten
TRP Dynamic Air conditioning for vehicles VORBEREITENDE TÄTIGKEITEN: • Batterie abschalten. • Verdampferabdeckung abnehmen. AUF DER KABINENINNENSEITE: Mitgelieferte Vorlage über dem oberen Bett entsprechend den Maßen auflegen und Ø48 Bohrlöcher markieren. Verkleidungsfuge Ø35 Ø19 30 mm 30 mm Durchgangsbohrung Ø4 mit langem Bohrer in Position der Bohrung Ø48 durchführen, danach... - Seite 73 TRP Dynamic Air conditioning for vehicles AUF DER KABINENAUSSENSEITE: Vorlage auf gleicher Höhe von der Außenseite auflegen, dabei als Referenz die durchgeführte Bohrung Ø4 nehmen, markieren und die restlichen Bohrungen durchführen. Achtung: Das Bohrloch Ø 35 der Vorlage wird nicht ausführen.
- Seite 74 TRP Dynamic Air conditioning for vehicles Mutterkappen und Wanddurchführung anbringen. Abflussschlauch durch das Bohrloch Ø 19 mit Wanddurchführung zum Kabineninneren führen. (4) Muttern M6 mit (4) Flachscheiben Ø 6 Verkleidung Lkw-Blech AUSSEN INNEN auf die Stiftschrauben drehen, wobei die Mutter M6 Flachscheiben sich auf Höhe der Verkleidung...
- Seite 75 TRP Dynamic Air conditioning for vehicles Innere Luftverteilertafel Verdampfers abnehmen. Entwässerungsschlauch durch die Bohrung des Verdampfersockels führen und an die Wanne anschließen. Kabel zusammen mit den Verdampferstutzen durch das Bohrloch Ø 35 der Verkleidung und das Bohrloch Ø 48 des Fahrzeugblechs...
- Seite 76 TRP Dynamic Air conditioning for vehicles Verdampfersockel auf Stiftschrauben stellen und mit (4) Grower-Scheiben (4) und (4) Muttern M6 befestigen. WICHTIGER HINWEIS Der Abfluss muss ausreichend abfallen, damit das Wasser nicht auf die Verkleidung läuft. Verkleidung Verdampferhalterung Entwäs- serungswanne Entwäs-...
- Seite 77 TRP Dynamic Air conditioning for vehicles Mitgelieferte Wanddurchführung anbringen. Dichtung und Kabeldurchführung anbringen. Aluminiumschutz mit Muttern anbringen und anziehen.
- Seite 78 TRP Dynamic Air conditioning for vehicles Rückführsonde und Kommunikationskabel an der Elektronik anschließen. Innere Luftverteilertafel anhand eines Magnetschraubendrehers mit ihren Schrauben wieder anbringen und Kappen aufsetzen.
- Seite 79 TRP Dynamic Air conditioning for vehicles MONTAGE KONDENSATOR: Am Fahrzeug montierter Kondensator. IMMER Schlauchausgang rechts Am Fahrzeug, Abdeckung abnehmen und Kabel des Kondensatorlüfters lösen. Vorlage auflegen und Bohrlöcher markieren.
- Seite 80 TRP Dynamic Air conditioning for vehicles Zunächst die (2) unteren Bohrlöcher mit Ø 9 ausführen und (2) Nietmuttern M6 und Stiftmuttern M6 anbringen. Gerät auflegen und die übrigen Bohrlöcher markieren.
- Seite 81 TRP Dynamic Air conditioning for vehicles Die restlichen Bohrlöcher mit Ø 9 bohren und Nietmuttern M6 anbringen. Gerät mit (6) bzw. (8) Schrauben 6/100x30, Grower-Scheibe Flachscheibe befestigen, wenn es auf einer ebenen Fläche aufliegt (siehe Detailansicht A Schritt 7). (*)- Liegt das Gerät nicht auf einer glatten DETAILANSICHT A Fläche auf, die mitgelieferten Distanzstücke...
- Seite 82 TRP Dynamic Air conditioning for vehicles MONTAGE VON KABELN UND SCHLÄUCHEN: Kabel Stutzen Verdampfer anschließen. Tropfschutzband anbringen. Netzkabel anschließen.
- Seite 83 TRP Dynamic Air conditioning for vehicles Das Außengehäuse wieder montieren. Achtung: Kabel des Kondensatorlüfters anschließen. Stutzen-Schutzabdeckung (links) Schrauben Ø 3,1x11 anbringen. Stutzen-Schutzabdeckung (rechts ) mit (2) Schrauben Ø 3,1x11 anbringen.
-
Seite 84: Anbringung Entwässerungsschlauch
TRP Dynamic Air conditioning for vehicles Schlauchschutz Dichtung auflegen, Bohrloch markieren und mit Ø 4 bohren. Mit (5) Schrauben 4,8 x 19 befestigen. Kunststoffhalterungen ankleben Schläuche, Kabel und Entwässerungsschlauch befestigen (Montagebereich reinigen). Drainageventil anbringen. WICHTIGER HINWEIS: Entwässerungsschlauch darf nicht gequetscht... - Seite 85 TRP Dynamic Air conditioning for vehicles Kabine abklappen und Kabel zusammen mit Originalkabeln und Wasserschlauch des Scheibenwischers (linke Fahrzeugseite) zum Sicherungskasten führen. Radkasten abnehmen. Kabel wie gezeigt durchführen.
- Seite 86 TRP Dynamic Air conditioning for vehicles Radkasten wieder montieren. EURO 5 - Bag 0912360032 Kabine in die markierte Position bringen. Bei Fahrzeugen Euro 5: Vorderen Kühlergrill (*) abnehmen und Kabel zusammen mit den Originalkabeln zum Anschlusskasten auf der rechten Seite (Y) führen.
- Seite 87 TRP Dynamic Air conditioning for vehicles Angegebene Abdeckungen Kabineninneren her demonieren. EURO 5 Entfernen Sicherungskasten. EURO 6 Fahrzeugen Euro Rechten Sicherungsträger (X) von seiner Kupplung abnehmen und mitgelieferte Kabelschuhe einstecken. Sollte diese Sicherung besetzt sein, Kabelschuhe in den linken Sicherungsträger...
- Seite 88 TRP Dynamic Air conditioning for vehicles Fahrzeugen Euro Kabel Sicherungskasten in der gezeigten Position anschließen. Bei Fahrzeugen Euro 5: 25A-Sicherung auf den Sicherungsträger stecken, in dem sich die Kabelschuhe befinden. LINKS RECHTS...
-
Seite 89: Aussenansicht
TRP Dynamic Air conditioning for vehicles Bei Fahrzeugen Euro 6: Sicherung in die freie Position G32 setzen. Kabel an Originalkabel und Sicherungskasten befestigen und nach unten führen. AUSSENANSICHT Bei Fahrzeugen Euro 5: Mitgelieferten Kabelkasten in die freie Position stecken. INNENANSICHT... - Seite 90 TRP Dynamic Air conditioning for vehicles AUSSENANSICHT Bei Fahrzeugen Euro 6: Mitgelieferten Kabelkasten in die freie Position stecken. INNENANSICHT Bei Fahrzeugen Euro 5: (+) und (-) Kabel angegebenen Originalanschlüsse anschließen. Bei Fahrzeugen Euro 5: Äußere (+) und (-) Kabel unter der Kabelbefestigung entlang führen, anschließen und mit Kabelbindern...
- Seite 91 TRP Dynamic Air conditioning for vehicles Bei Fahrzeugen Euro 6: Äußere (+) und (-) Kabel unter der Kabelbefestigung entlang führen, anschließen und mit Kabelbindern befestigen. Abdeckung unter Berücksichtigung der durchgeführten Kabel wieder aufsetzen. Bei Fahrzeugen Euro 5: Kälteaufkleber an der Stelle für die Sicherung anbringen.
- Seite 92 TRP Dynamic Air conditioning for vehicles EURO 5 - Schaltplan WICHTIGER HINWEIS! Darauf achten, dass die Polaritäten beim Anschluss der Stromversorgung an das Gerät nicht vertauscht werden. Ist dies der Fall, schaltet sich das Bedienfeld nicht an und die Anlage funktioniert nicht.
- Seite 93 TRP Dynamic Air conditioning for vehicles EURO 6 - Schaltplan ¡AVISO IMPORTANTE! Darauf achten, dass die Polaritäten beim Anschluss der Stromversorgung an das Gerät nicht vertauscht werden. Ist dies der Fall, schaltet sich das Bedienfeld nicht an und die Anlage funktioniert nicht.
- Seite 96 Dirna Bergstrom behält sich vor, aus technischen oder kaufmännischen Gründen jederzeit Änderungen HIWEIS: der Angaben dieser Veröffentlichung vorzunehmen. Dirna Bergstrom si riserva il diritto di effettuare modifiche in qualsiasi momento ai dati contenuti in questa ATTENZIONE: pubblicazione, per motivi tecnici o commerciali.
