Dejte pozor, aby při zapojení napájení zařízení nedošlo ke změně polarity, displej by se nerozsvítil
a zařízení by nefungovalo.
Odstředivý
ventilátor
(dmychadlo)
Řídicí
modul
kompresoru
2 Kompresor
DŮLEŽITÉ UPOZORNĚNÍ!
Elektronické
ovládání
Baterie /
původní rozhodnutí
42
Air conditioning for vehicles

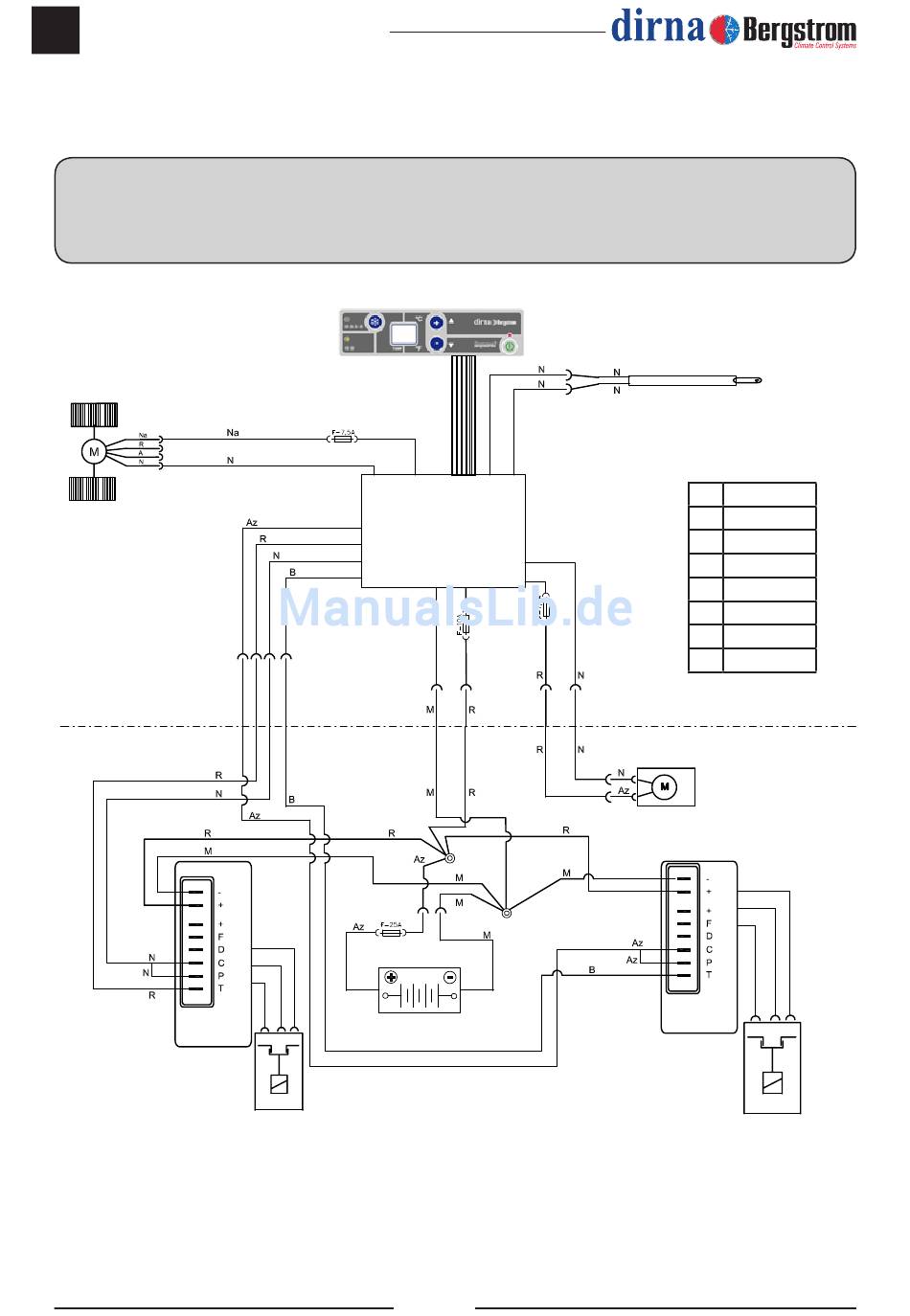

Elektrické schéma
Senzor zpětného
přívodu vzduchu
Az Modrý
N Black
R Červený
V Zelený
B Cíl
A Žlutý
Na Oranžový
M Hnědý
Ventilátor
kondenzátoru
Řídicí
modul
kompresoru
1 Kompresor
