Eikon TACTIL
21134
• Λειτουργία MASTER-SLAVE: για μη υπέρβαση της μέγιστης ελεγχόμενης ισχύοςαπό κάθε
ρυθμιστή, σε έναν μηχανισμό MASTER μπορούν να προστεθούν έως 3 μηχανισμοί SLAVE
για μέγιστο συνολικό φορτίο 2000 W (VA) που αντιστοιχεί σε 500 W/VA το μέγιστο σε
καθέναν από τους 4 μηχανισμούς. Στην περίπτωση λαμπτήρων φθορισμού ή led, η μέγιστη
ελεγχόμενη ισχύς από τη συσκευή master δεν πρέπει να υπερβαίνει τα 40 W.
• Πρέπει να χρησιμοποιείται σε στεγνούς χώρους, χωρίς σκόνη, σε θερμοκρασία μεταξύ 0°C και +35°C.
• Στην περίπτωση εγκατάστασης 2 ρυθμιστών στο ίδιο κουτί, τα ελεγχόμενα φορτία από κάθε
ρυθμιστή πρέπει να μειωθούν, ώστε το άθροισμά τους να μην υπερβαίνει τη μέγιστη ελεγ-
χόμενη ισχύ από έναν μεμονωμένο μηχανισμό.
ΣΥΝΔΕΣΕΙΣ
• Η σύνδεση πρέπει να γίνεται σε συνδυασμό με μια ασφαλειοθήκη με ασφάλεια ταχείας τήξης
με υψηλή ισχύ διακοπής τύπου F2,5AH250V, όπως προκύπτει από τα διαγράμματα.
• Έλεγχος μέσω ενσωματωμένων πλήκτρων ή από πολλά σημεία με παράλληλα πλήκτρα NO.
Μη χρησιμοποιείτε πλήκτρα NO με ενδεικτική λυχνία.
• Πιέστε τους αγωγούς σύνδεσης στο κάτω μέρος του κουτιού, ώστε να αποφευχθεί η επαφή
με το σώμα του ρυθμιστή.
ΛΕΙΤΟΥΡΓΙΑ.
• Διακόπτες:
- Αφής, δύο θέσεων, στην μπροστινή πλευρά: ο έλεγχος γίνεται με τοποθέτηση του δαχτύλου
χωρίς πίεση πάνω στην αναμμένη λυχνία στην μπροστινή πλευρά του μηχανισμού
- Ενεργοποίηση (σύντομο πάτημα) και ρύθμιση προς τη μέγιστη ένταση μέσω του πάνω
πλήκτρου
- Απενεργοποίηση (σύντομο πάτημα) και ρύθμιση προς την ελάχιστη ένταση μέσω του κάτω
πλήκτρου
ΠΡΟΣΟΧΗ: Σε περίπτωση διακοπής της τροφοδοσίας δικτύου, ο μηχανισμός
απενεργοποιείται πάντα.
ΣΗΜ. Σε κάθε εγκατάσταση της πλάκας, περιμένετε τουλάχιστον 1 λεπτό για
να εκτελεστεί εκ νέου βαθμονόμηση.
ΔΙΑΜΟΡΦΩΣΗ.
Με το μηχανισμό απενεργοποιημένο, πατήστε ταυτόχρονα και τα δύο πλήκτρα που υπάρχουν κάτω
από την πλάκα. Το πάνω πλήκτρο θα αρχίσει να αναβοσβήνει και θα μεταβεί στη φάση διαμόρφωσης 1:
- Πατήστε στιγμιαία το κάτω πλήκτρο για να τροποποιήσετε τις ρυθμίσεις της επιλεγμένης
διαμόρφωσης.
- Πατήστε στιγμιαία το πάνω πλήκτρο που αναβοσβήνει για να τροποποιήσετε την επιλεγ-
μένη διαμόρφωση.
- Πατήστε στιγμιαία το πάνω πλήκτρο που αναβοσβήνει για να αποθηκεύσετε την επιλεγμέ-
νη φάση και να μεταβείτε στην επόμενη φάση διαμόρφωσης.
Εάν εντός 15 δευτ. δεν πραγματοποιηθεί καμία ενέργεια, η διαμόρφωση του μηχανισμού
τερματίζεται χωρίς να αποθηκευτεί η τελευταία φάση.
ΡΥΘΜΙΣΗ
ΔΙΑΜΟΡΦΩΣΗ
Λυχνία LED πάνω
ΦΑΣΗ 1
Τροποποίηση
1 επαναλαμβανόμενη
φωτεινότητας
αναλαμπή
ΦΑΣΗ 2
Ενεργοποίηση
2 επαναλαμβανόμενες
βομβητή
αναλαμπές
ΦΑΣΗ 3
Ενεργοποίηση
3 επαναλαμβανόμενες
TE/LE
αναλαμπές
Viale Vicenza, 14 - 36063 Marostica VI - Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188
Fax (Export) +39 0424 488 709
www.vimar.com
ΔΙΑΔΙΚΑΣΙΑ
Λυχνία LED κάτω
Πατήστε το κάτω πλήκτρο
Πάντα αναμμένη
για να τροποποιήσετε
στη ρυθμισμένη
κυκλικά τη φωτεινότητα
θερμοκρασία
(χαμηλή, μέτρια, υψηλή)
Απενεργοποιημένος
Πατήστε το κάτω πλήκτρο
βομβητής
για να ενεργοποιήσετε/
απενεργοποιήσετε το
βομβητή
Ενεργοποιημένος
βομβητής
Πατήστε το κάτω πλήκτρο
Ενεργοποιημένο LE
για να ρυθμίσετε το TE
ή το LE
Ενεργοποιημένο TE
ΡΥΘΜΙΣΗ
ΔΙΑΜΟΡΦΩΣΗ
Λυχνία LED πάνω
ΦΑΣΗ 4
Ενεργοποίηση
4 επαναλαμβανόμε-
Flash Start
νες αναλαμπές
ΦΑΣΗ 5
5 επαναλαμβανόμε-
Τροποποίηση ελά-
νες αναλαμπές
χιστης ρύθμισης
Αναμμένη λυχνία LED
Η λυχνία LED αναβοσβήνει
ΚΑΝΟΝΙΣΜΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ.
Η εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με τις ισχύουσες ρυθμιστικές διατά-
ξεις για την εγκατάσταση ηλεκτρολογικού υλικού στη χώρα όπου εγκαθίστανται τα προϊόντα.
• Ο μηχανισμός μπορεί να εγκατασταθεί σε γυάλινες πλάκες 2, 3 και 4 μονάδων. Χρησιμοποιήστε
το ειδικό κάλυμμα κωδ. 21041 για να κλείσετε τις μονάδες που δεν χρησιμοποιούνται.
• Στην πλάκα που χρησιμοποιείται για τον κωδ. 21134 δεν μπορούν να εγκατασταθούν
μηχανισμοί οθόνης αφής SELV (κωδ. 21520, 21540, 21840, 21860).
ΣΥΜΜΟΡΦΩΣΗ ΜΕ ΤΑ ΠΡΟΤΥΠΑ.
Οδηγία BT. Οδηγία EMC. Πρότυπο EN 60669-2-1.

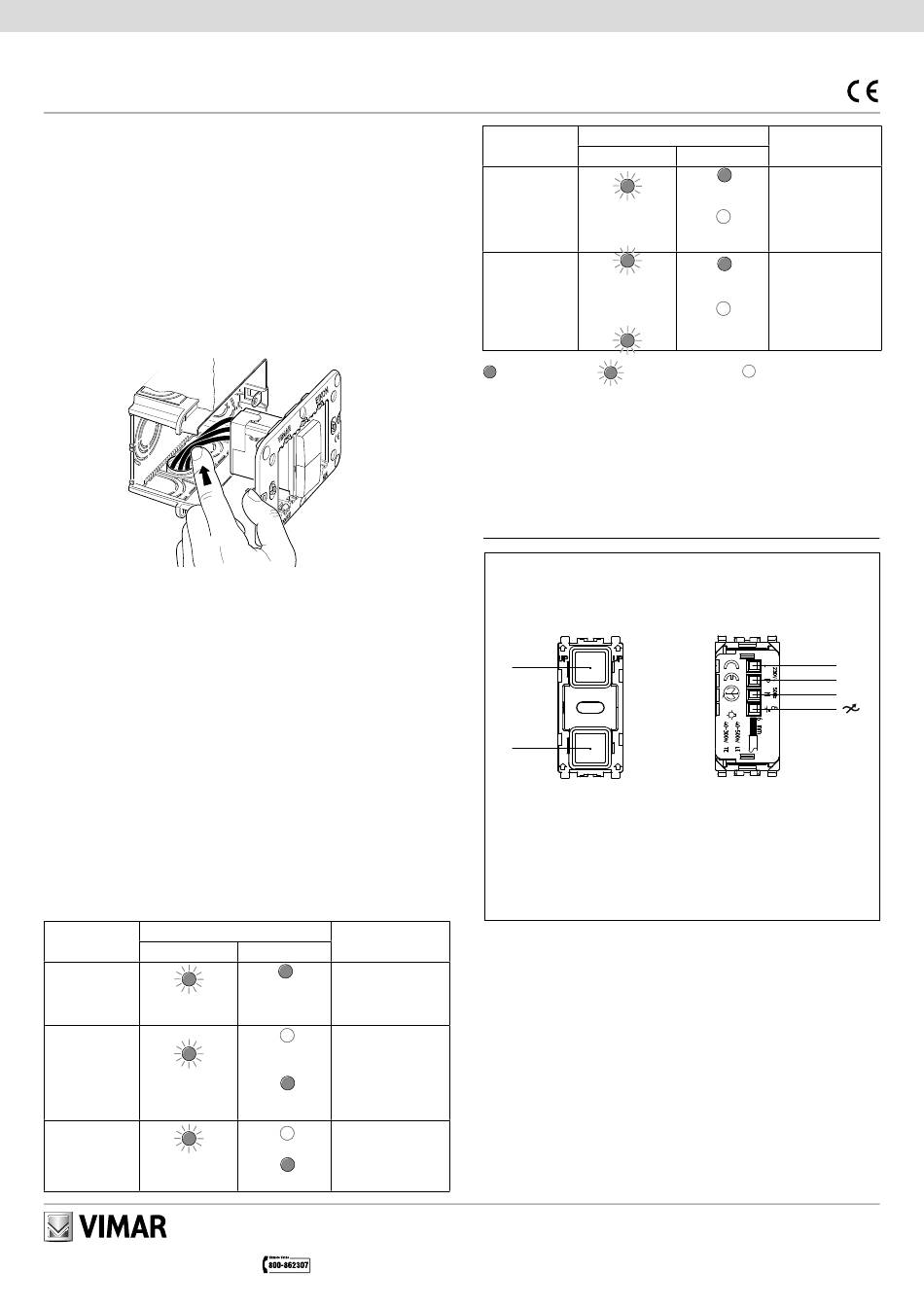

VISTA FRONTALE E POSTERIORE • FRONT AND REAR VIEW
VUE AVANT ET ARRIÈRE • VORDER- UND RÜCKANSICHT
VISTA FRONTAL Y POSTERIOR • ΜΠΡΟΣΤΙΝΗ ΚΑΙ ΠΙΣΩ ΠΛΕΥΡΑ
A
B
A: LED tasto superiore
Top button LED
Led touche supérieure
LED obere Taste
LED tecla superior
Λυχνία LED πάνω πλήκτρου
ATTENZIONE: Per tutti i dettagli sulle possibili architetture di installazione si
veda SI-Schemi Installativi presente su www.vimar.com -> Prodotti -> Catalogo
prodotti in corrispondenza del codice articolo.
IMPORTANT: For all details on possible installation architectures, please refer
to SI-Connection diagrams for the relevant item code at www.vimar.com ->
Products -> Product catalogue.
ATTENTION: Pour plus de détails sur les architectures possibles de
l'installation, voir SI-Diagrams de connexion sur le site www.vimar.com ->
Produits -> Catalogue produits et code de l'article.
ACHTUNG: Für alle weiteren Details zu den möglichen Installationsarchitekturen
siehe SI-Schaltplan auf der Website www.vimar.com -> Produkte ->
Produktkatalog an der jeweiligen Artikelnummer.
ATENCIÓN: Para todos los detalles acerca de las posibles arquitecturas de
montaje, consulte SI-Esquema de conexión en www.vimar.com -> Productos
-> Catálogo de productos al lado del código del artículo.
ΠΡΟΣΟΧΗ: Για όλες τις λεπτομέρειες σχετικά με τις πιθανές αρχιτεκτονικές
εγκατάστασης, ανατρέξτε στα SI-Σχέδια Εγκατάστασης στην ιστοσελίδα www.vimar.com
-> Προϊόντα -> Κατάλογος προϊόντος και αναζητήστε το σχετικό κωδικό προϊόντος.
ΔΙΑΔΙΚΑΣΙΑ
Λυχνία LED κάτω
Απενεργοποιημένο
Πατήστε το κάτω πλήκτρο
Flash Start
για να ενεργοποιήσετε/
απενεργοποιήσετε τη
λειτουργία Flash Start
Ενεργοποιημένο
Flash Start
Ελάχιστη τιμή
Πατήστε το κάτω πλήκτρο
(προεπιλογή)
για να τροποποιήσετε
κυκλικά την ελάχιστη
ρύθμιση σε 5 βήματα.
Τροποποιημένη
ελάχιστη ρύθμιση
Σβηστή λυχνία LED (προεπιλογή)
L
P
N
B: LED tasto inferiore
Bottom button LED
Led touche inférieure
LED untere Taste
LED tecla inferior
Λυχνία LED κάτω πλήκτρου
