Eikon TACTIL
21134

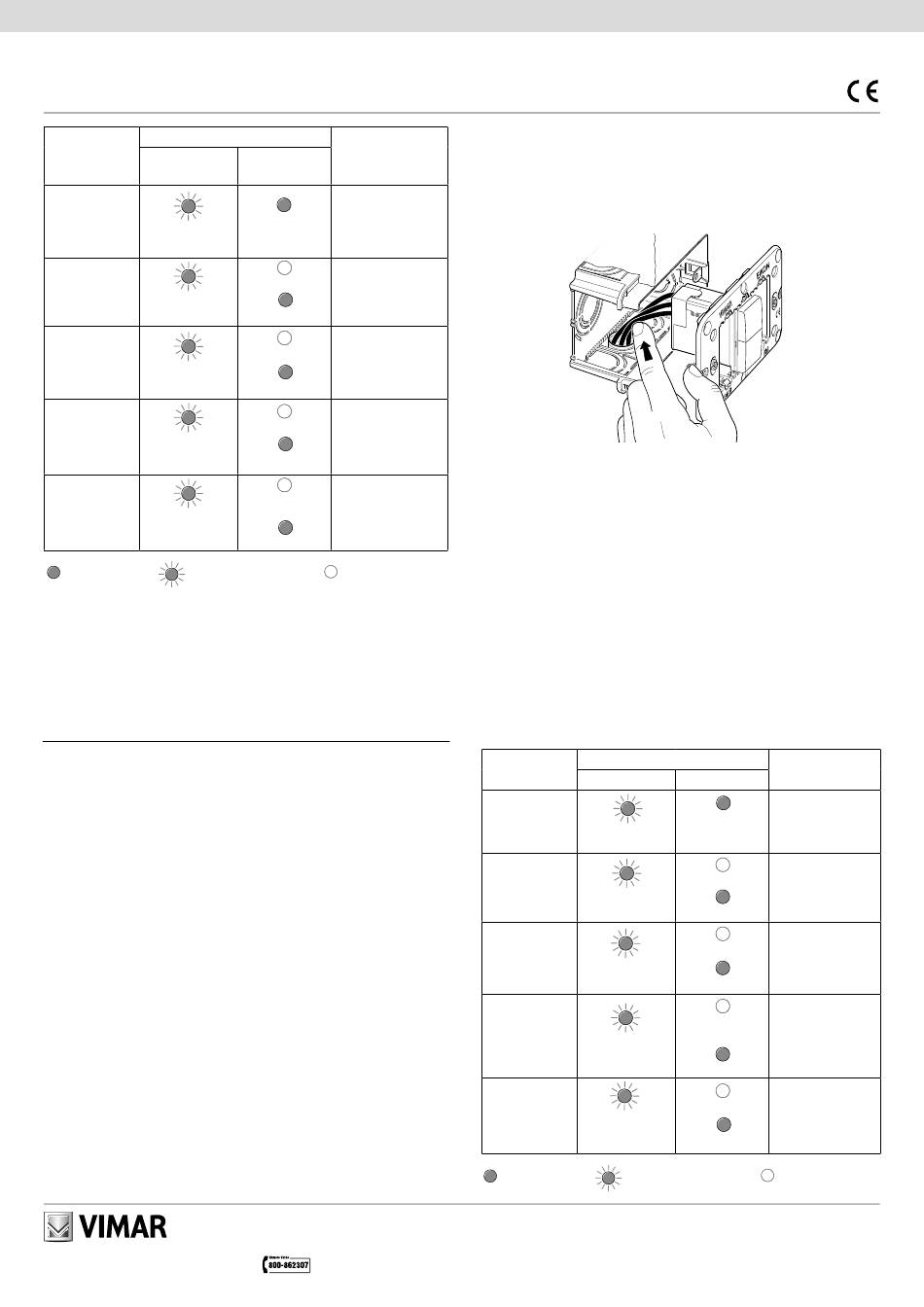

CONFIGURATION
CONFIGURATION
Led touche
supérieure
PHASE 1
Modification inten-
1 clignotement
sité lumineuse
répétitif
PHASE 2
2 clignotements
Validation buzzer
répétitifs
PHASE 3
3 clignotements
Validation TE/LE
répétitifs
PHASE 4
Validation
4 clignotements
Flash start
répétitifs
PHASE 5
5 clignotements
Modification du
répétitifs
minimum
LED allumée
LED clignotante
CONSIGNES D'INSTALLATION.
Le circuit doit être réalisé conformément aux dispositions qui régissent l'installation du matériel
électrique en vigueur dans le pays concerné.
• Possibilité d'installer le dispositif sur des plaques en verre à 2, 3 et 4 modules ; utiliser le
cache-trou art. 21041 pour fermer les modules non utilisés.
• Il n'est pas possible d'installer les dispositifs Tactil SELV (art. 21520, 21540, 21840, 21860)
sur la même plaque utilisée pour l'art. 21134.
CONFORMITÉ AUX NORMES.
Directive BT. Directive CEM. Norme EN 60669-2-1
Dimmer 230 V~ 50 Hz für Glühlampen 40-500 W, elektronische Transformatoren 40-300
VA, Kompakt-Leuchtstofflampen 10-200 W, LED-Lampen 3-200 W, für elektronische
LED-Netzteile, ON/OFF-Bedienung und Lokalregelung oder von mehreren Stellen mit
Fernbedienungen oder Schließtastern, Funktion MASTER für 20137, Regelung der
Mindestlichtstärke, zu ergänzen mit Etikett und Abdeckrahmen Eikon Tactil.
WICHTIGER HINWEIS: Von einem einzelnen Master- oder Slave-Dimmer können nur
gleiche Lampen geregelt werden. Alle geregelten Lampen müssen vom Hersteller als
DIMMBAR gekennzeichnet sein. Auf der Packung der Lampen die Art der kompatiblen
Dimmung prüfen: LE (Leading Edge) oder TE (Trailing Edge). Wenn nichts angegeben
ist, funktioniert die Lampe sowohl als Phasenanschnitt- als auch als Phasenabschnitt-
Dimmer, die Funktionsweise wird nach Ermessen des Installationstechnikers gewählt.
EIGENSCHAFTEN
• Steuerung der Last über Sensortasten mit Kontrollleuchten mit austauschbaren Symbolen für
die Lokalisierung im Dunkeln.
• Sanfteinschalten (Soft Start): garantiert den schrittweisen Übergang vom Aus-Status zum
Status maximaler oder vorab eingestellter Helligkeit.
• Sofortiges Einschalten (Flash Start): Zur Verwendung mit Kompakt-Leuchtstofflampen, garan-
tiert korrektes Einschalten der Lampen mit Einschaltschwierigkeiten auf Mindeststufe.
• Allmähliches Ausschalten (Soft End): Zur Gewährleistung eines schrittweise erfolgenden
Übergangs vom Ein- zum Aus-Status.
• Wärmeschutz und Kurzschluss-Sicherung bei der Einschaltung mit Signalisierung des
Ansprechens über aufblinkende Kontrollleuchte.
• MASTER-SLAVE-Funktion: Unter Beachtung der Vorgabe, die maximale, von jedem Dimmer
regelbare Leistung nicht zu überschreiten, kann ein MASTER-Gerät mit bis zu 3 SLAVE-Geräten
versehen werden, wobei die Gesamthöchstlast von 2000 W (VA) zu berücksichtigen ist, dies
entspricht max. 500 W/VA für jedes der 4 Geräte. Im Fall von Leuchtstoff- oder LED-Lampen
darf die vom Master gesteuerte Höchstleistung nicht 40 W übersteigen.
• Benutzung in trockener, nicht staubiger Umgebung bei einer Temperatur zwischen 0 °C und +35 °C.
• Bei Einbau von 2 Reglern in ein und dieselbe Dose müssen die von jedem Regler geregelten
Lasten so begrenzt werden, dass ihre Summe nicht die von einem einzelnen Gerät regelbare
Höchstleistung übersteigt.
