Eikon TACTIL
21122
Comando elettronico remoto, 2 pulsanti per la gestione remota di un singolo
comando elettronico o per il controllo centralizzato di più comandi, da comple-
tare con etichetta e placca Eikon Tactil.
CARATTERISTICHE.
• Tensione nominale di alimentazione: 230 V~, 50/60 Hz
• Spie luminose con simboli intercambiabili per individuazione al buio.
• Ricalibrazione dei pulsanti a sfioramento: 1 minuto
• Temperatura di funzionamento: -5 °C - +35 °C.
CARICHI COMANDABILI.
• Uscita codificata (morsetto R): 230 V~, 50 mA max
• L'apparecchio, collegato ai dispositivi 21119, 21134 e 21174 consente il comando da remoto
dei carichi ad essi collegati (distanza massima 100 m)
FUNZIONAMENTO.
• Spie frontali sempre accese
• Comandi: doppio pulsante a sfioramento sul fronte; il comando avviene appoggiando lievemente
il dito sul fronte del dispositivo in corrispondenza della spia illuminata
• In fase di configurazione il buzzer è sempre abilitato
ATTENZIONE: Il circuito sul lato carico deve essere considerato sempre in tensione.
N.B: Ad ogni installazione della placca attendere almeno 1 min. per la sua ricalibrazione.
CONFIGURAZIONE.
A carico/lampada spento premere contemporaneamente entrambi i tasti posti sotto la placca; il
tasto superiore inzierà a lampeggiare ed entrerà nella fase di configurazione 1:
- premere brevemente il tasto inferiore per modificare le impostazioni della configurazione selezionata
- premere brevemente il tasto superiore lampeggiante per salvare la fase selezionata e passare
alla fase di configurazione successiva.
Se entro 15 s non si effettua nessuna operazione, il dispositivo esce dalla configurazione senza
salvare l'ultima fase.
IMPOSTAZIONE
CONFIGURAZIONE
LED tasto superiore
FASE 1
Modifica luminosità
1 lampeggio ripetuto
FASE 2
Abilitazione buzzer
2 lampeggi ripetuti
FASE 3
Abilitazione
scenario
(da utilizzare quando
3 lampeggi ripetuti
si devono comandare
dispositivi diversi con-
temporaneamente )
LED acceso LED lampeggiante
AVVERTENZE.
Collegare l'apparecchio come indicato nella figura "COLLEGAMENTI". Il circuito di alimentazione
(L-N) deve essere protetto contro i sovraccarichi da un dispositivo, fusibile o interruttore automatico,
con corrente nominale non superiore a 10 A.
REGOLE DI INSTALLAZIONE.
L'installazione deve essere effettuata con l'osservanza delle disposizioni regolanti l'installazione del
materiale elettrico in vigore nel paese dove i prodotti sono installati.
• Il dispositivo può essere installato su placche in vetro a 2, 3 e 4 moduli; usare l'apposito copriforo
art. 21041 per chiudere i moduli non utilizzati.
• Sulla stessa placca utilizzata per l'art. 21122 non possono essere installati dispositivi Tactil SELV
(art. 21520, 21540, 21840, 21860).
CONFORMITÀ NORMATIVA.
Direttiva BT.
Direttiva EMC.
Norma EN 60669-2-1.
Viale Vicenza, 14 - 36063 Marostica VI - Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188
Fax (Export) +39 0424 488 709
www.vimar.com
PROCEDURA
LED tasto inferiore
Premere il tasto inferiore per
Sempre acceso
modificare ciclicamente la lu-
alla luminosità
minosità (bassa, media, alta)
impostata
Buzzer disattivo
Premere il tasto inferiore per
attivare/disattivare il buzzer
Buzzer attivo
Scenario
Premere il tasto inferiore
disabilitato (default)
per abilitare o disabilitare il
comportamento scenario
Scenario solo OFF
abilitato
LED spento (default)

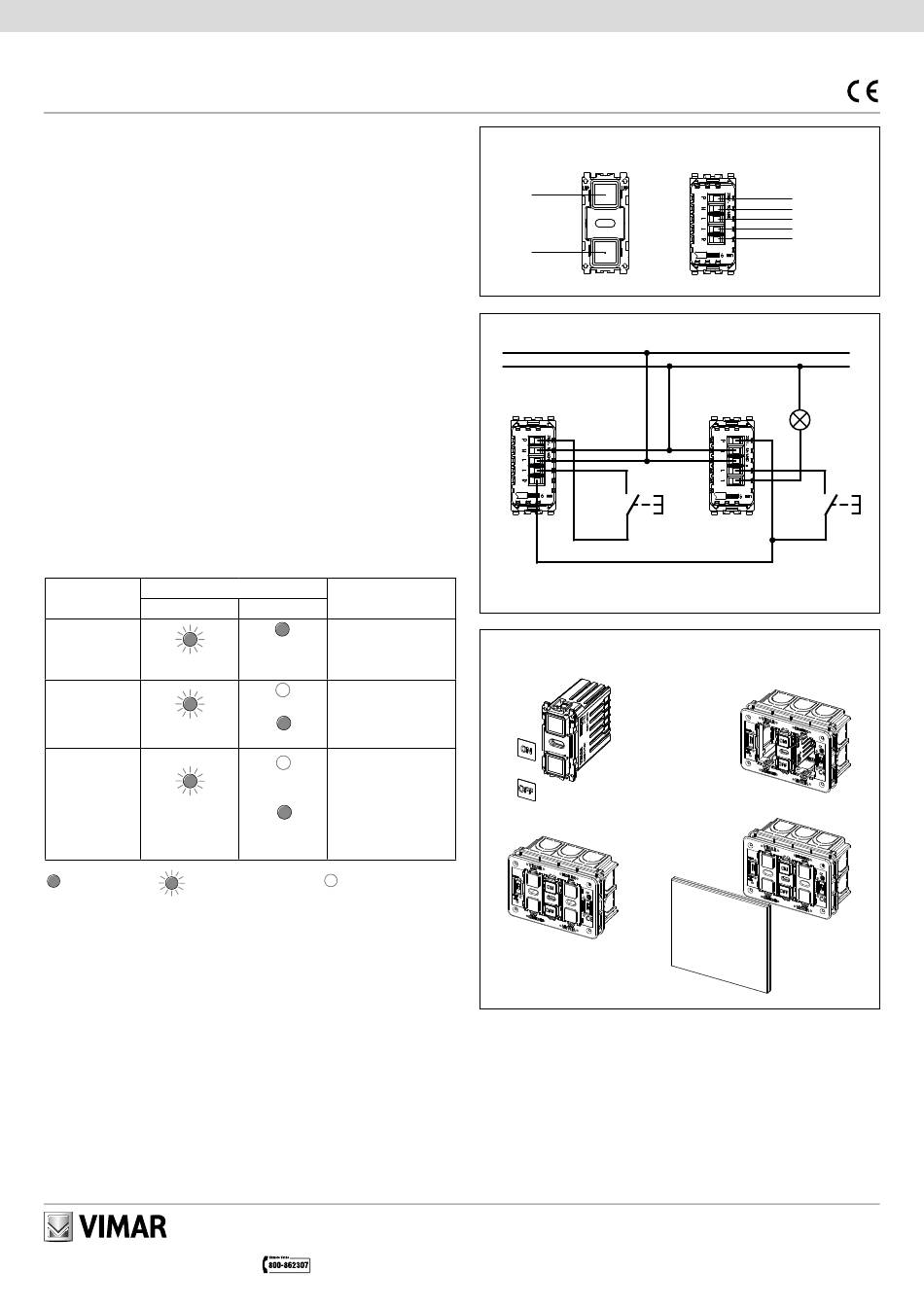

VISTA FRONTALE E POSTERIORE
LED
tasto
superiore
LED
tasto
inferiore
COLLEGAMENTI
L
N
21122
Pulsante
NO
Per tutti i dettagli sulle possibili architetture di installazione si veda SI-Schemi Installativi presente
su www.vimar.com -> Prodotti -> Catalogo prodotti in corrispondenza del codice articolo.
INSTALLAZIONE
1.
3.
P
N
L
L
R
21119
Pulsante
NO
2.
4.
49400575A0 02 1405
