INSTALLATION

WARNUNG! Verletzungsgefahr durch Herabfallen
Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen!
Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage
darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften
hierfür vertraut ist.

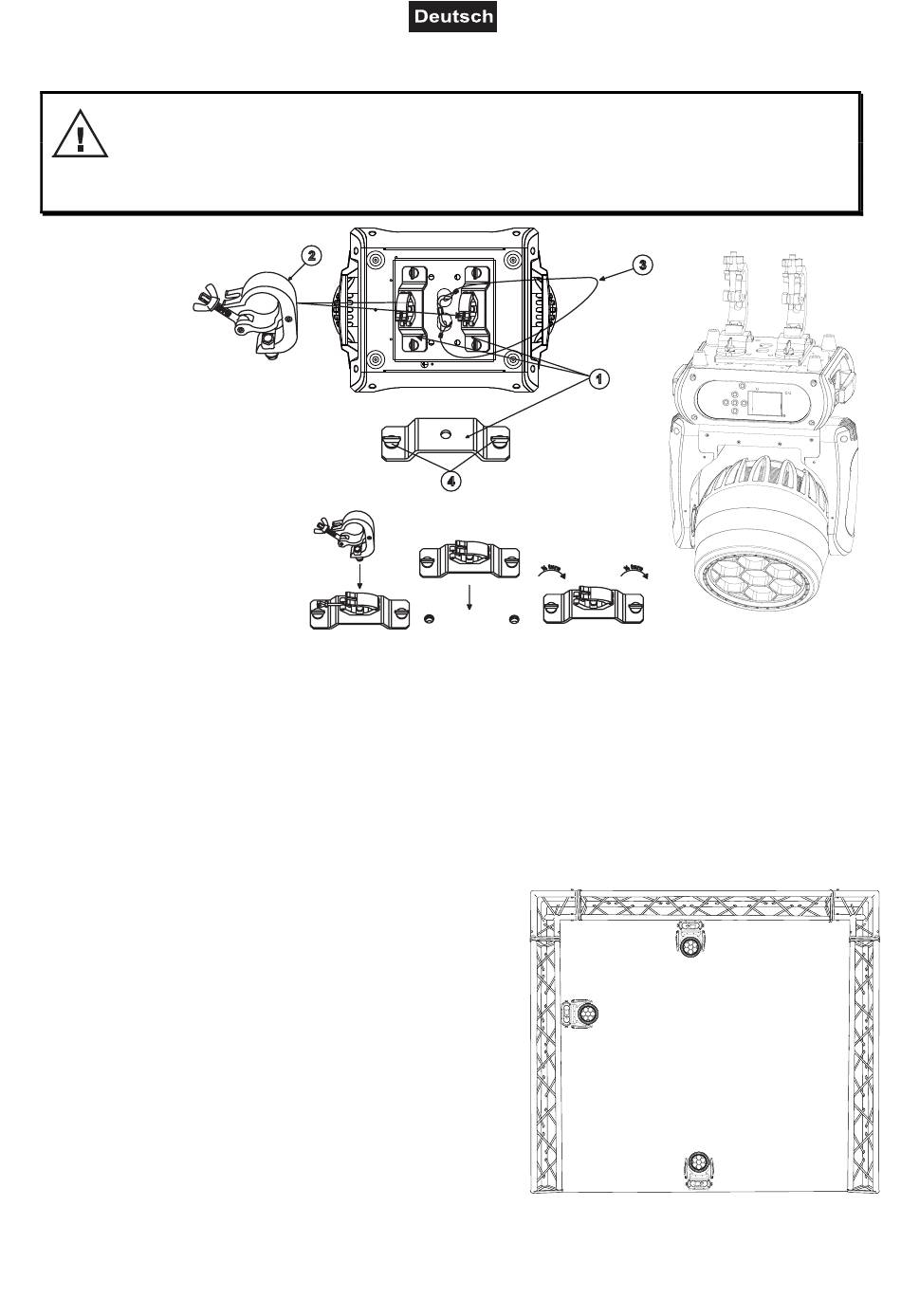

(1) Omega-Halter
(2) Haken
(3) Sicherheits-
fangseil
(4) Schnellver-
schluss
Das Gerät lässt sich über die Projektorbase an einer Traverse oder einer anderen geeigneten Struktur
befestigen ohne seine funktionellen Eigenschaften zu verändern. Die Montage darf niemals freischwingend
erfolgen.
1 Die tragende Struktur muss mindestens für das Zehnfache aller montierten Geräte ausgelegt sein.
2 Sperren Sie den Arbeitsbereich während der Montage und arbeiten Sie von einer stabilen Plattform aus.
3 Verwenden Sie Montagematerial, das für die Struktur geeignet ist und die Last des Geräts tragen kann.
Geeignetes Montagematerial finden Sie im Abschnitt „Zubehör". Bitte beachten Sie auch die
Installationshinweise auf der Unterseite der Base. Verschrauben Sie beide Haken über eine M10-
Schraube und selbstsichernde Mutter mit dem Omega-Halter. Führen Sie die beiden Schnellverschlüsse
der Omega-Halter in die dafür vorgesehenen Öffnungen an der Geräteunterseite ein. Drehen Sie die
Schnellverschlüsse im Uhrzeigersinn bis zum Anschlag fest.
4 Sichern Sie das Gerät mit einem Fangseil oder einer
anderen geeigneten Einrichtung zusätzlich ab. Diese
zweite Aufhängung muss auf Grundlage der aktuellsten
Arbeitsschutzbestimmungen
und so angebracht
Hauptaufhängung kein Teil der Installation herabfallen
kann. Für die Befestigung eines Fangseils ist ein
entsprechendes Fangseilloch am Gerät montiert. Hängen
Sie das Schnellverschlussglied in das Fangseilloch ein.
Führen Sie das Sicherungsseil über die Traverse bzw.
einen sicheren Befestigungspunkt. Hängen Sie das Ende
in dem Schnellverschlussglied ein und ziehen Sie die
Sicherungsmutter
Sicherungsseil so, dass der Fallweg des Geräts nicht mehr
als 20 cm betragen kann.
5 Nach der Montage muss das Gerät regelmäßig gewartet
und überprüft werden, um mögliche Korrosion, Verformung und Lockerung zu vermeiden.
