Bedienungsanleitung AZS01B und AZS04B
6.2 Sensoren ausrichten
Ausrichtung der Sensorachse zur Materialbahn

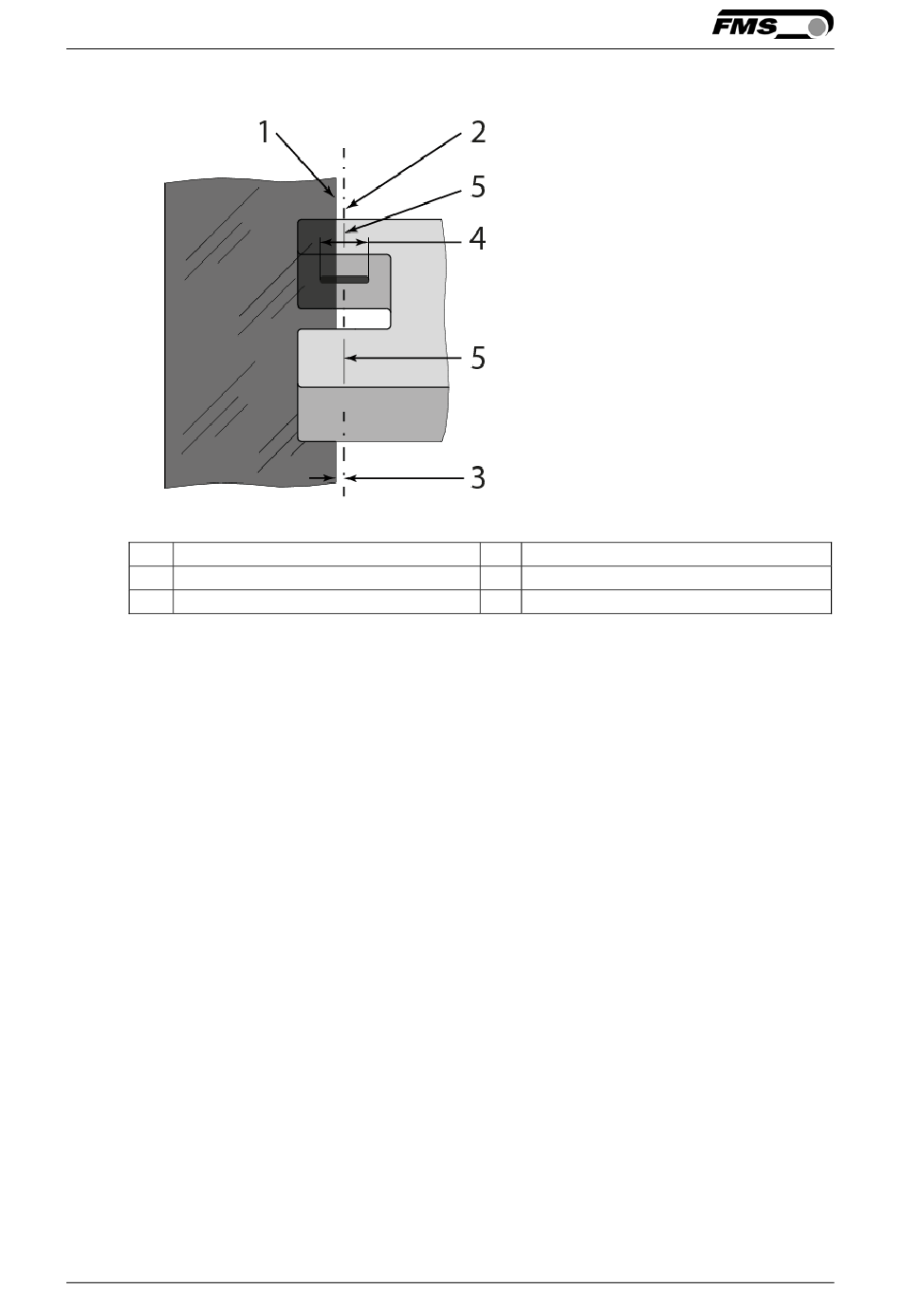

Bild 4:
1
Materialkante
3
Abweichung Materialkante
5
Positionierungsmarken
1. Rändelmutter lösen
2. Material in Gabelöffnung des Sensors positionieren.
3. Sensorachse auf Materialkante ausrichten. Die Sensoren können mittels Positio-
nierungsmarken einfach und präzise auf die Referenzkante des Materials ausge-
richtet werden.
4. Der Sensor ist richtig positioniert, wenn die Bahnkante durch die Sensorachse
läuft (Mitte der Sensor-Fläche; siehe Bild 4).
5. Die LED an der Steckerbuchse leuchtet, wenn das Material in der Sensormitte
platziert ist.
6. Rändelmutter anziehen. Der Abgleich erfolgt automatisch.
7. Der Sensor ist jetzt betriebsbereit.
14.08.2018
2
Mittelachse Erfassungsbreite
4
Erfassungsbreite
9
