Anschluss des IEEE 1394 (FireWire®, i.Link®) Ports
An einem Kabel des vorderen IEEE 1394-Anschlusses befindet sich ein einzelner
10-poliger Stecker. Dies ist ein Intel-Standardstecker, der so verzahnt ist, dass
er nicht versehentlich falsch angeschlossen werden kann, solange er an einen
standardmäßigen Intel-Motherboard-Sockel angeschlossen ist. Stecken Sie den
10-poligen Stecker in die Motherboard-Sockel, so dass der blockierte Pin auf den
fehlenden Sockel-Pin passt.
Hinweis: Bitte überprüfen Sie die IEEE 1394-Sockel-Pinbelegung im Handbuch Ihres
Motherboards und vergewissern Sie sich, dass sie mit der Tabelle unten
übereinstimmt. Wenn Sie beabsichtigen, den vorderen FireWire-Port an eine mit
einem externen IEE 1394-Stecker ausgestattete IEEE 1394-Zusatzkarte
anzuschließen, fordern Sie bitte beim Antec-Kundendienst (800) 22ANTEC
(Nordamerika) oder +31 (0) 10.462-2060 (Europa) einen Adapter an. Mit diesem
Adapter können Sie den vorderen IEEE 1394-Port an den externen Stecker
anschließen.
1
2
9
10
Anschluss der Audio-Ports
Am vorderen Lautsprecher- und Mikrofonanschluss befindet sich ein 10-poliger
Intel-Standardstecker (7 einzelne Drähte mit Steckverbindungen). Wenn Ihr
Motherboard den standardmäßigen Onboard-Audioanschluss von Intel unterstützt,
können Sie den 10-poligen Stecker direkt ans Board anschließen. Für andere als
Intel-Standardanschlüsse müssen die 7 einzelnen Steckverbindungen am
Motherboard angebracht werden. Siehe dazu folgende Anleitung:
Suchen Sie die internen Audiosteckverbindungen Ihres Motherboards oder Ihrer
Soundkarte. Sehen Sie die Pinanordnung bitte im Handbuch Ihres Motherboards
oder Ihrer Soundkarte nach.
1. Mikrofon-Signalpin: Den MIC-Stecker an diesen Pin anschließen.
2. Mikrofon-Netzstrom: Den MIC-BIAS-Stecker an diesen Pin anschließen.
3. Masse-Pin: Den AUD GND-Stecker an diesen Pin anschließen.
4. Pin für Lautsprecherausgabe vorne rechts: Den FPOUT-R-Stecker an diesen Pin
anschließen.
5. Pin für Lautsprecherausgabe vorne links: Den FPOUT-L-Stecker an diesen Pin
anschließen.
6. Pin für Lautsprecherausgabe hinten rechts: Den RET-R-Stecker an diesen Pin
anschließen.
7. Pin für Lautsprecherausgabe hinten links: Den RET-L-Stecker an diesen Pin
anschließen.

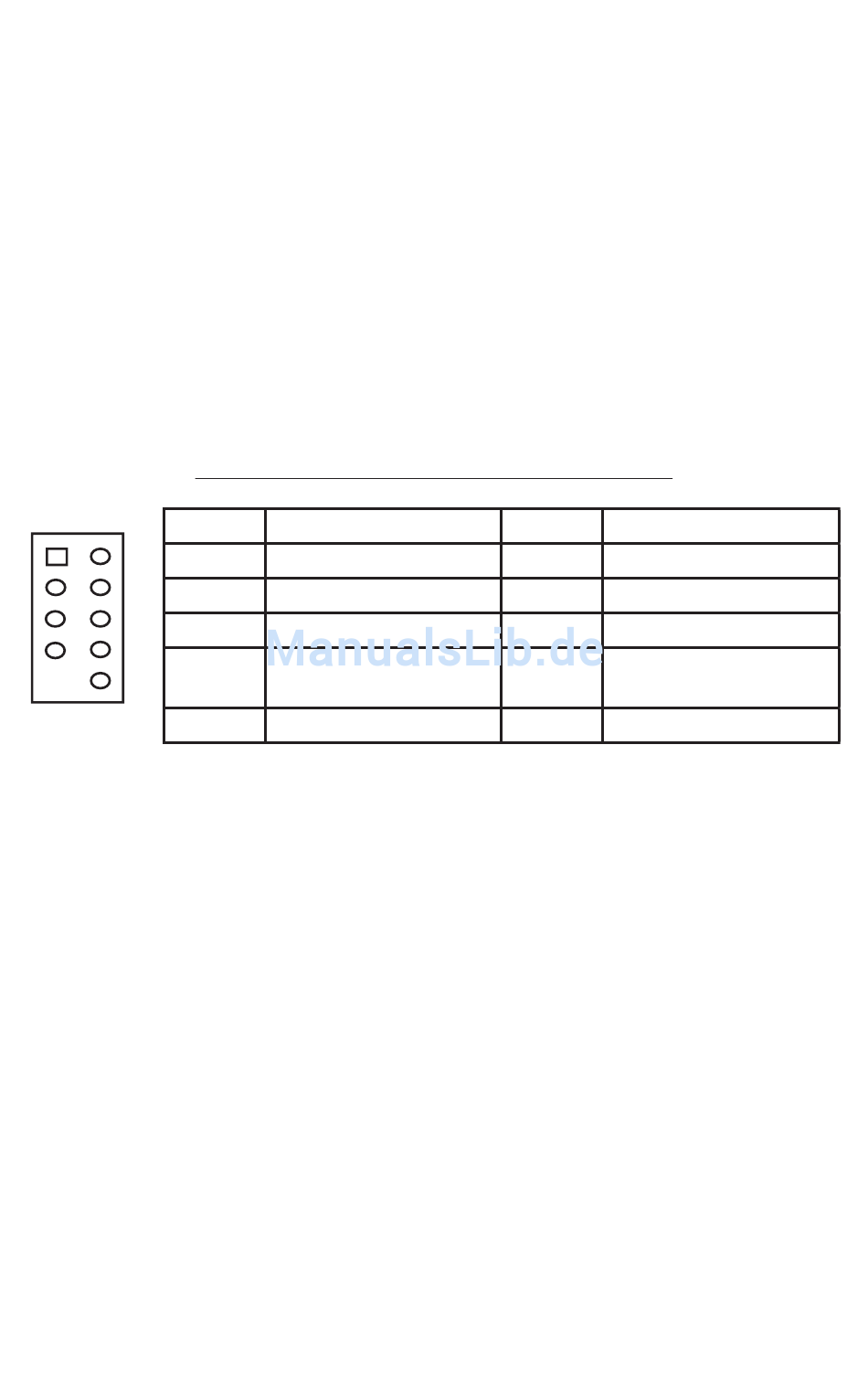

Pinbelegung für vorderen IEEE 1394-Anschluss
Pin
Signalbezeichnungen
1
TPA+
3
Masse
5
TPB+
7
+12V
(Mit Sicherung)
9
Fest (Kein Pin)
Pin
2
4
6
8
10
17
Signalbezeichnungen
TPA–
Masse
TPB–
+12V
(Mit Sicherung)
Masse
