5.

Elektrischer Anschluss

5.1 Anschlussbelegung Auswerteeinheit

1
Versorgungsspannung
+ 24 V DC
5
Flow-Relais
NO
9
nicht belegt
13

Sensoranschluss

Kabel 1
Spannungs-
versorgung + 24 V
2
Versorgungsspannung
0 V DC
6
Jam-Relais
NC

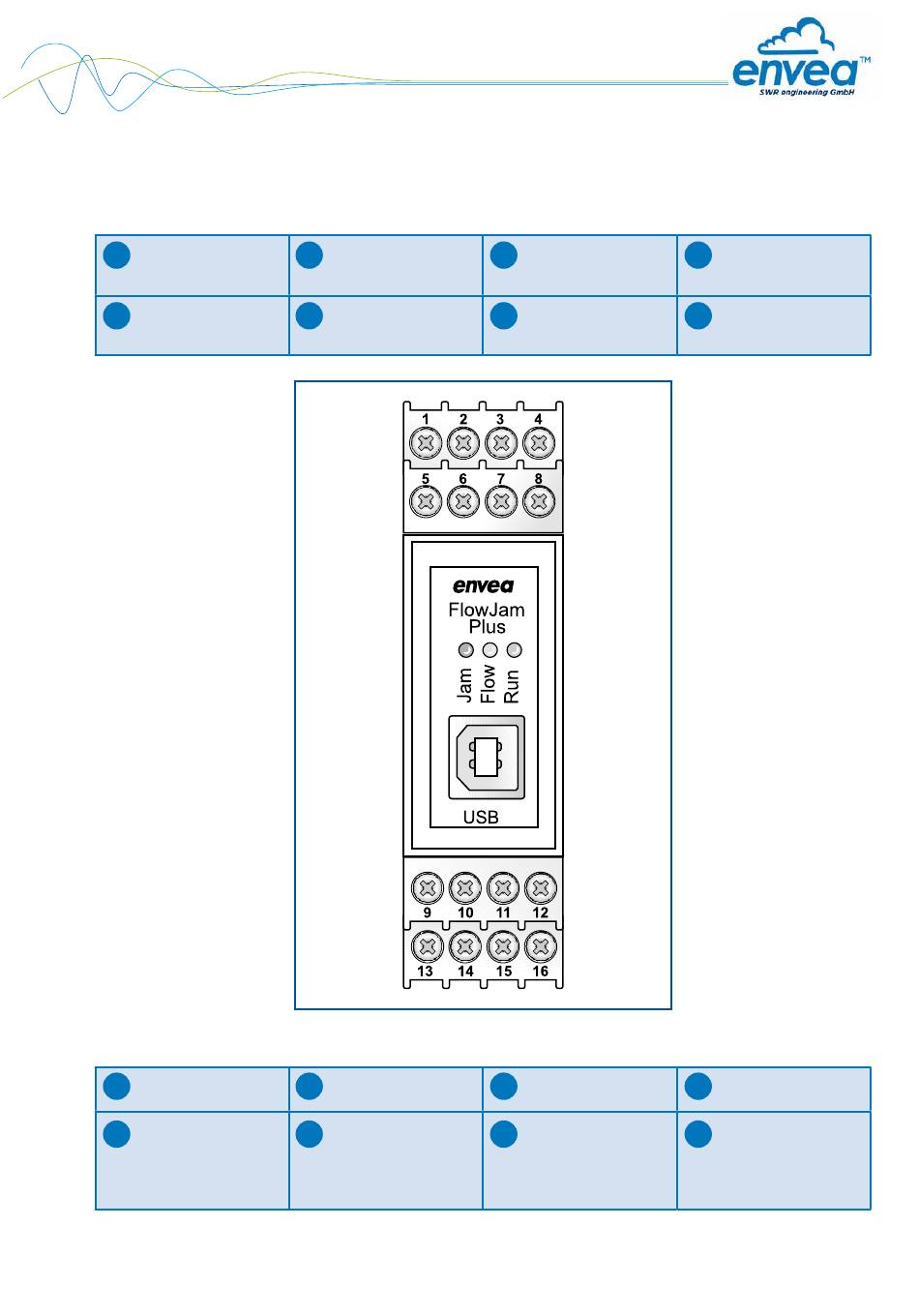

Abb. 10: Elektrischer Anschluss Auswerteeinheit
10
nicht belegt
14 Sensoranschluss
Kabel 2
Spannungs-
versorgung 0 V
3
Flow-Relais
NC
7
Jam-Relais
COM
11
nicht belegt
15 Sensoranschluss
Kabel 3
RS 485
Daten A
4
Flow-Relais
COM
8
Jam-Relais
NO
12
nicht belegt
16 Sensoranschluss
Kabel 4
RS 485
Daten B
9
