8. Nachdem die Kommunikation aktiviert wurde, meldet die Software: Sensorparameter eingelesen
Passiert dies nicht, müssen unter der Registerkarte Flow über die Schaltfläche Lesen, die Sensorpara-
meter manuell eingelesen werden.
9. Für das Definieren der Sensorparameter sollte ein Protokoll der Sensorsignale mitgeschrieben werden.
Hierfür wird mit einem Klick auf Dateipfad wählen, ein Dateipfad hinterlegt. Anschließend wird mit
einem Klick auf Aufzeichnen die Aufzeichnung der Sensorsignale gestartet. Während der Aufzeichnung
ist der Button Aufzeichnen rot hinterlegt.
10. Für das Definieren der Prozessparameter muss die Registerkarte Trend aufgerufen werden. Hier werden
die Flow- und Jam-Signale angezeigt. Die linke Y-Achse ist dem Flow-Wert, die rechte Y-Achse dem
Jam-Wert zugeordnet. Werden keine oberen oder unteren Grenzen der Skalierung manuell festgelegt,
führt die Software eine Autoskalierung durch.
11. Um den Flow-Parameter zu definieren, sollte Material am Sensor vorbeigefördert werden. Das Flow
Signal sollte jetzt ansteigen; der Jam-Wert aber stabil bleiben. Nach ca. einer Minute sollte der Material-
fluss wieder gestoppt werden (Materialabriss – keine Verstopfung).

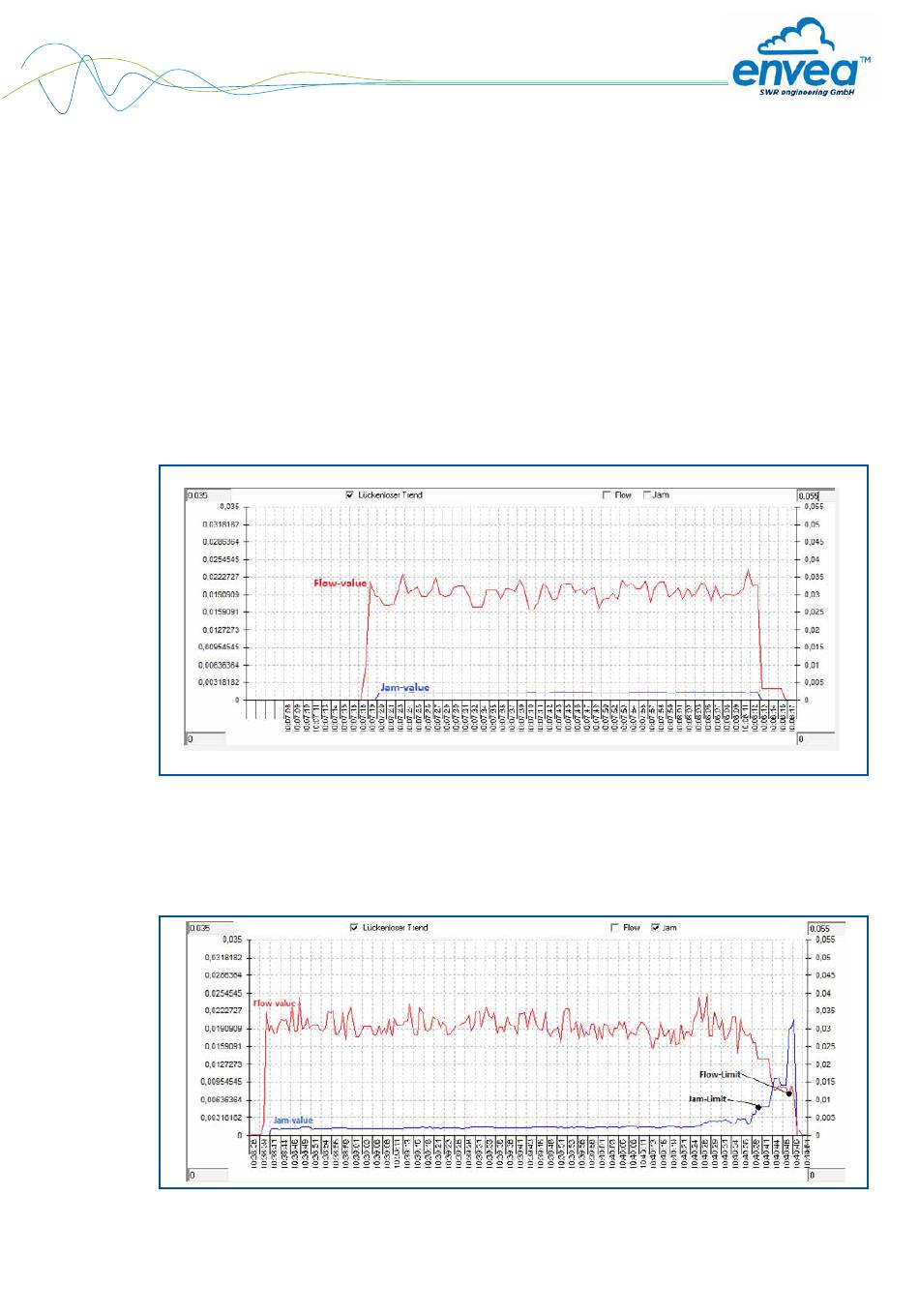

Abb. 13: Signalverlauf Materialfluss mit Abriss - keine Verstopfung
12. Für den Jam-Parameter muss ein Materialstau erzeugt werden. In Abbildung 13 ist ein Beispiel für den
dabei entstehenden Signalverlauf dargestellt. Hier ist am Ende ein deutlicher Signalanstieg des Jam-
Wertes zu erkennen.
Abb. 14: Signalverlauf Materialfluss mit Abriss - Entstehung einer Verstopfung
