4. Montage und Installation

4.1

Typische Bestandteile einer Messstelle:

Auswerteeinheit im Hutschienengehäuse
•
Sensoraufnahme zum Aufschweißen (G-1½"-Aufschweißmuffe)
•
Sensor
•
Prozessadapter (Applikationsbedingt)
•
C1-Box (optional)
•
Montageanleitung
•
4.2 Benötigte Hilfsmittel
Geeignetes Werkzeug für die Installation der Sensoraufnahme
•
Geprüftes Werkzeug für den elektrischen Anschluss
•

4.3 Montage des Sensors

Bei der Montage des FlowJam Plus ist
folgendermaßen vorzugehen:
Der Sensor sollte in einer möglichst vibrations-
•
armen Umgebung eingebaut werden.
Es ist darauf zu achten dass sich keine beweg-
•
lichen Teile im Detektionsbereich befinden.
Ist dies nicht zu vermeiden, wird dringend
empfohlen die bewegten Teile abzuschirmen.
Der Sensor sollte möglichst bündig mit der
•
Leitungsinnenwand installiert werden.
Toträume vor dem Sensor sind zu vermeiden.
Bei waagerechten oder schrägen Einbausitu-
•
ationen wird der Einbau von oben empfohlen.
Ein Einbauwinkel zur Fließrichtung zwischen
•
45° - 90° sollte eingehalten werden.
Beim Einsatz an Förderleitungen aus nicht-
•
leitendem Material erfolgt die Messung durch
die Wandung hindurch.
Es muss keine separate Aussparung in der
Leitung vorgesehen werden. Um mögliche
Störsignale aus der Umgebung zu eliminieren,
bietet ENVEA - SWR engineering individuelle
Lösungen an.
Die Messstelle kann in folgenden Varianten
•
installiert werden:

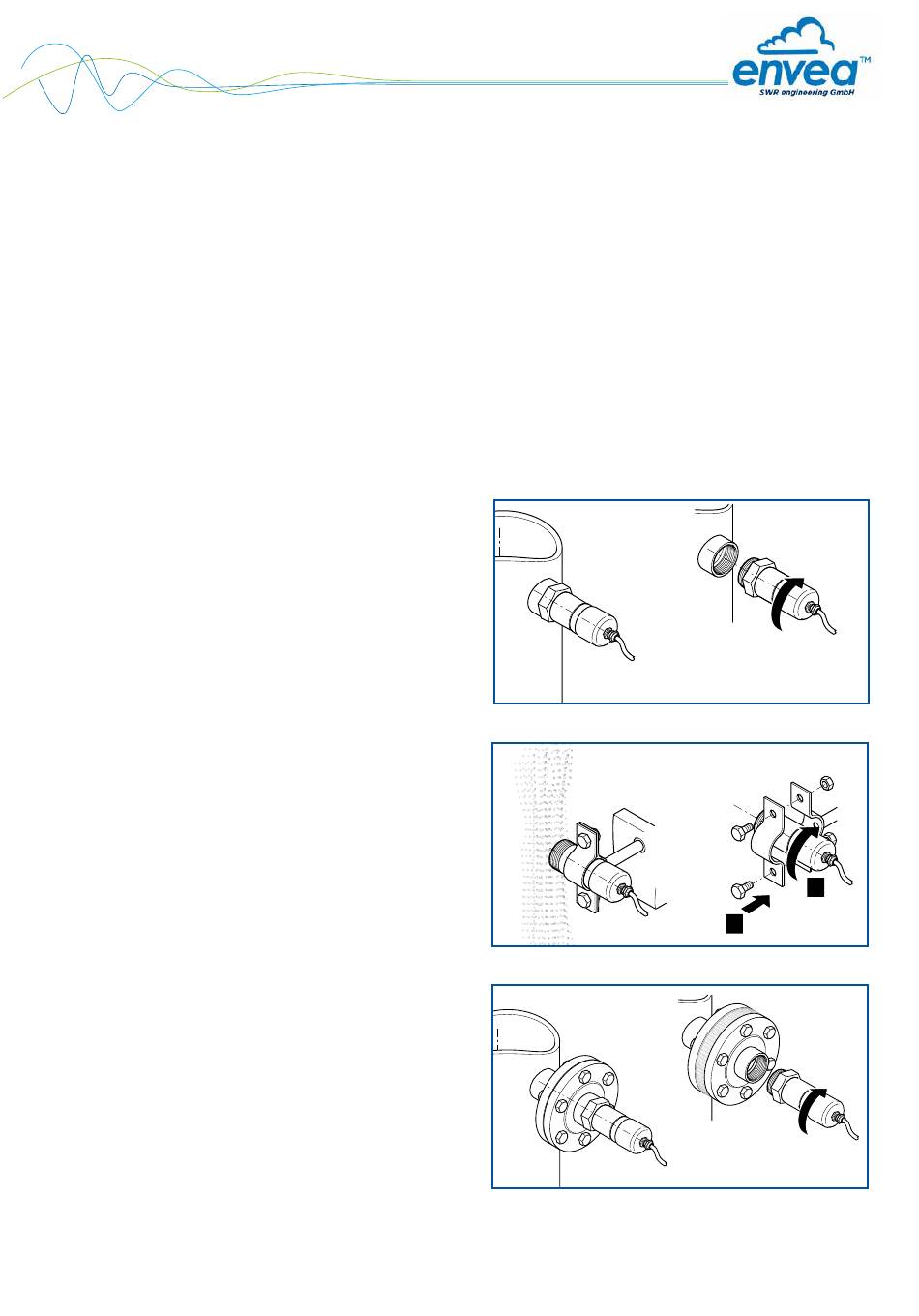

- in einem G-1½"-Gewindestutzen (Abb. 3)
- mit Hilfe einer Rohrschelle (Abb. 4)
- für Hochtemperatur- und Hochdruck-
Applikationen mit einem Trennflansch
(Abb. 5)
Abb. 3: In Gewindestutzen eingeschraubt
Abb. 4: Montage mit Rohrschelle
Abb. 5: Montage mit Trennflansch
A
B
