4.4 Montage der Auswerteeinheit

Die Auswerteeinheit kann in maximal 300 m Entfernung vom Sensor installiert werden. Empfohlen wird ein
Kabel vom Typ „Ölflex Classic 110 CY". Mindestens sollte das Kabel jedoch vieradrig, paarweise verseilt und
geschirmt sein. Ein Mindestquerschnitt von 0,75 mm² sollte eingehalten werden. Bei Entfernungen ab 150 m
muss der Querschnitt vergrößert werden. Ein Leitungsquerschnitt von 2,5 mm² darf nicht überschritten werden.
Das Gehäuse ist für die Hutschienenmontage nach DIN EN 60715 TH35 vorbereitet.

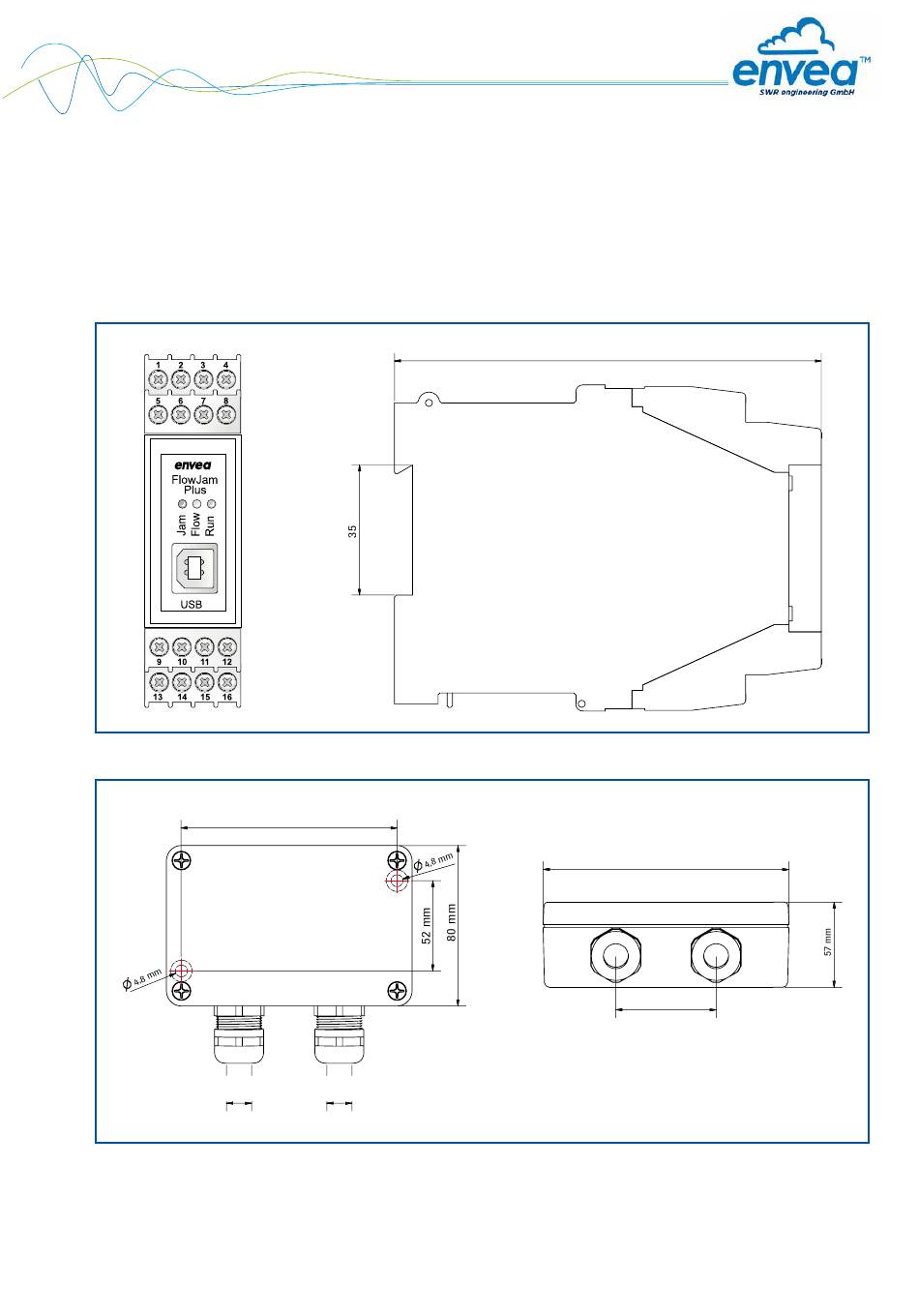

Abb. 6: Abmessungen Auswerteeinheit im Hutschienengehäuse
max.
13 mm
Abb. 7: Abmessungen C1-Box
113 mm
max.
13 mm
118
125 mm
50 mm
7
