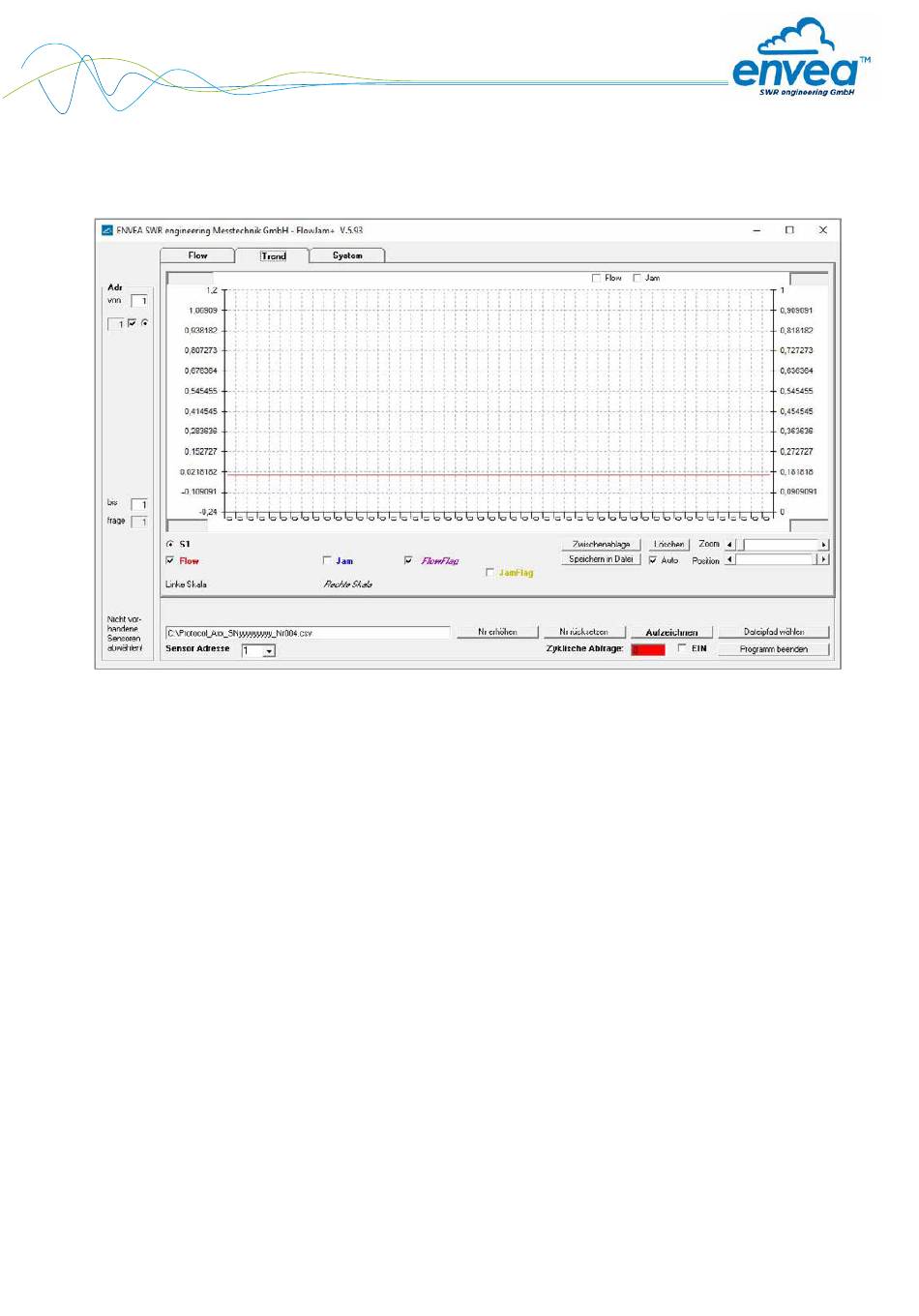

Reiter Trend
Anzeige von Trendkurven und Relaiszuständen
Für eine bessere Darstellung der Trendlinien kann, über einen Rechtsklick auf den jeweiligen Namen, die rechte
Skala genutzt werden. Wird kein Maximum- oder Minimum-Wert für die Skalierung eingegeben, führt das
Programm eine stetige Autoskalierung durch. Wird die rechte Skala zur Anzeige von Sensorsignalen genutzt, ist
der Name des dargestellten Wertes kursiv geschrieben.
Über die Hebel Zoom und Position kann die Anzeige noch weiter angepasst werden.
Zwischenablage
Speichern in Datei
Löschen
Mögliche Signale zur Trendanzeige
Flow
Jam
FlowFlag
JamFlag
Speichern eines Screenshots des angezeigten Signalverlaufes.
Wurde keine Aufzeichnung gestartet, kann hierüber der Datensatz des
abgebildeten Signalverlaufes nachträglich in einer Datei gespeichert
werden.
Der angezeigte Signalverlauf wird gelöscht und startet neu.
Trendanzeige des Flow-Signals
Trendanzeige des Jam-Signals
Anzeige des Flow-Relais Status
Anzeige des Jam-Relais Status
