2. Funktion

Der FlowJam Plus ist eine Weiterentwicklung des bewährten FlowJam-Sensors.
Genau wie der FlowJam detektiert der FlowJam Plus zuverlässig Bewegungen von Schüttgütern, die sich mit
einer Mindestgeschwindigkeit von 0,1 m/s durch den Detektionsbereich bewegen (Abb. 2).

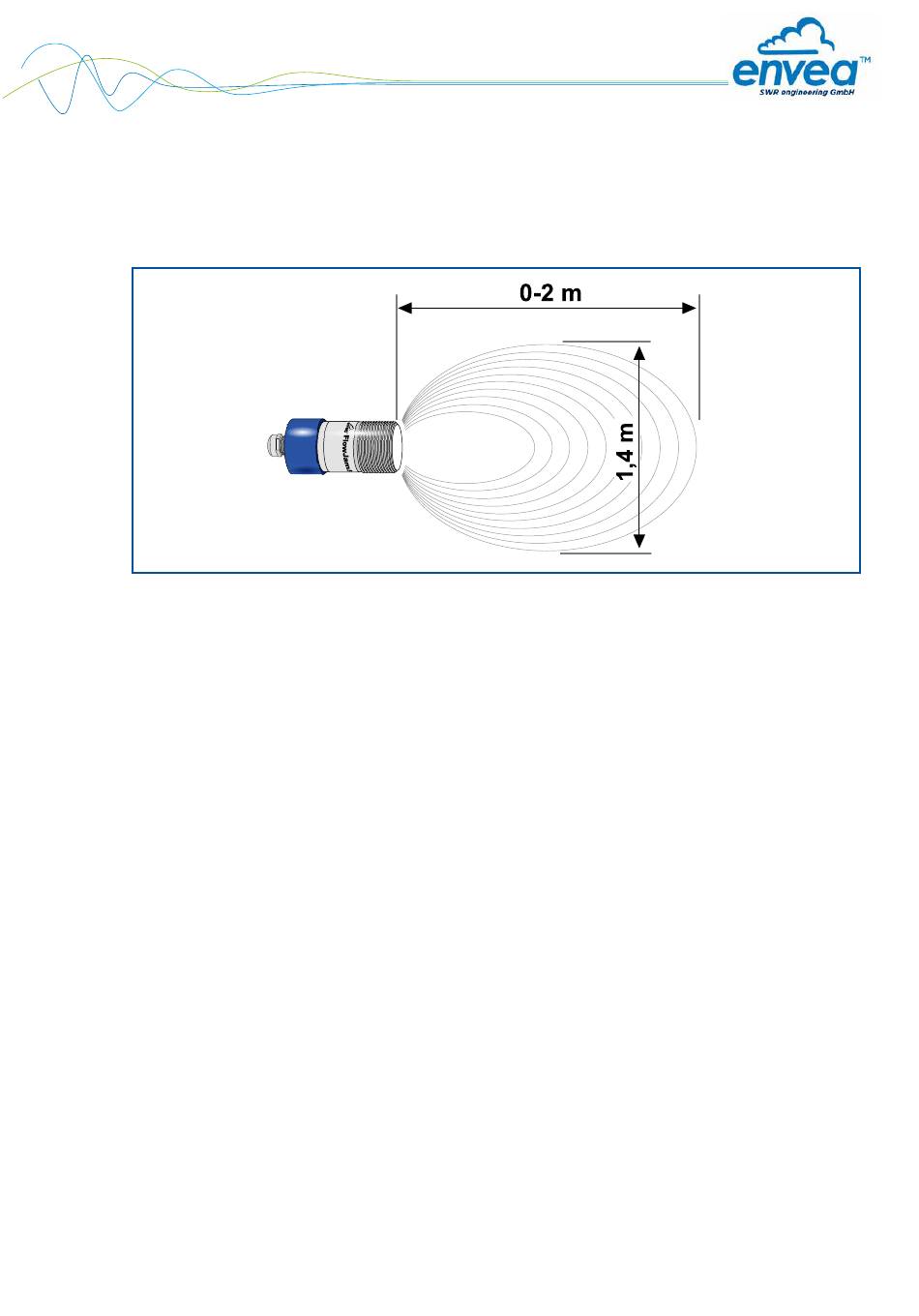

Abb. 2: Detektionsbereich FlowJam Plus
Der Sensor kann in metallischen oder nichtmetallischen Rohrleitungen, Schächten, Freifallstrecken oder
Übergabestellen eingesetzt werden. Eine Erfassung der bewegten Schüttgüter erfolgt unabhängig von
der Bewegungsrichtung mittels Auswertung des Dopplereffektes. Die Materialbewegung wird durch zwei
Schaltzustände am Ausgangsrelais angezeigt.
Zusätzlich ist der FlowJam Plus in der Lage, das Volllaufen an der ausgewählten Position zu erkennen.
Die Zusatzinformationen für die Detektion einer Verstopfung werden aus dem Bewegungssignal gewonnen.
Durch diese innovative Art der Auswertung ist es möglich, zusätzlich zur Materialflussüberwachung eine
Information über den Zustand der zu überwachenden Leitung am Ausgangsrelais anzuzeigen.
Eine zuverlässige Verstopfungsdetektion ist nur möglich, wenn der Zustand des Volllaufens für die Kalibrie-
rung hergestellt werden kann. Wird der Sensor an eine bereits verstopfte Förderleitung installiert, kann der
FlowJam Plus keine zuverlässige Information über den Zustand der Förderleitung ausgeben. Eine zuverlässige
Signalisierung ist nur möglich, wenn der Sensor den Vorgang des Verstopfens beobachten kann.
Die Auswerteeinheit unterscheidet zwischen vier Schaltzuständen:
• Materialfluss - freie Leitung
• Materialfluss - Verstopfung (z. B. bei absinkender Materialsäule)
• Kein Materialfluss - freie Leitung
• Kein Materialfluss - Verstopfung
Prozessbedingt kann es zu Fehlinterpretationen des Verstopfungssignals kommen. Für eine optimale
Auswertung der Signale auf Verstopfungen wird empfohlen, immer beide Relaiskontakte auszuwerten und
diese in einer UND-Verknüpfung zu hinterlegen. Beispiel:
• Kein Materialfluss UND Verstopfung = Alarmierung
• Materialfluss UND Verstopfung = Keine Alarmierung
Der FlowJam Plus kann über einen Trennflansch, der mit einem mikrowellendurchlässigen Fenster ausge-
stattet ist, an extreme Prozessbedingungen angepasst werden. Auf diese Weise können Applikationen mit
hohen Drücken und Temperaturen gelöst werden.
Durch den Einsatz eines Trennflansches kann die Verstopfungserkennung beeinträchtigt werden.
