5.2 Elektrischer Anschluss C1-Box

Sensor 1
Kabelverschraubung
M 20 x 1,5

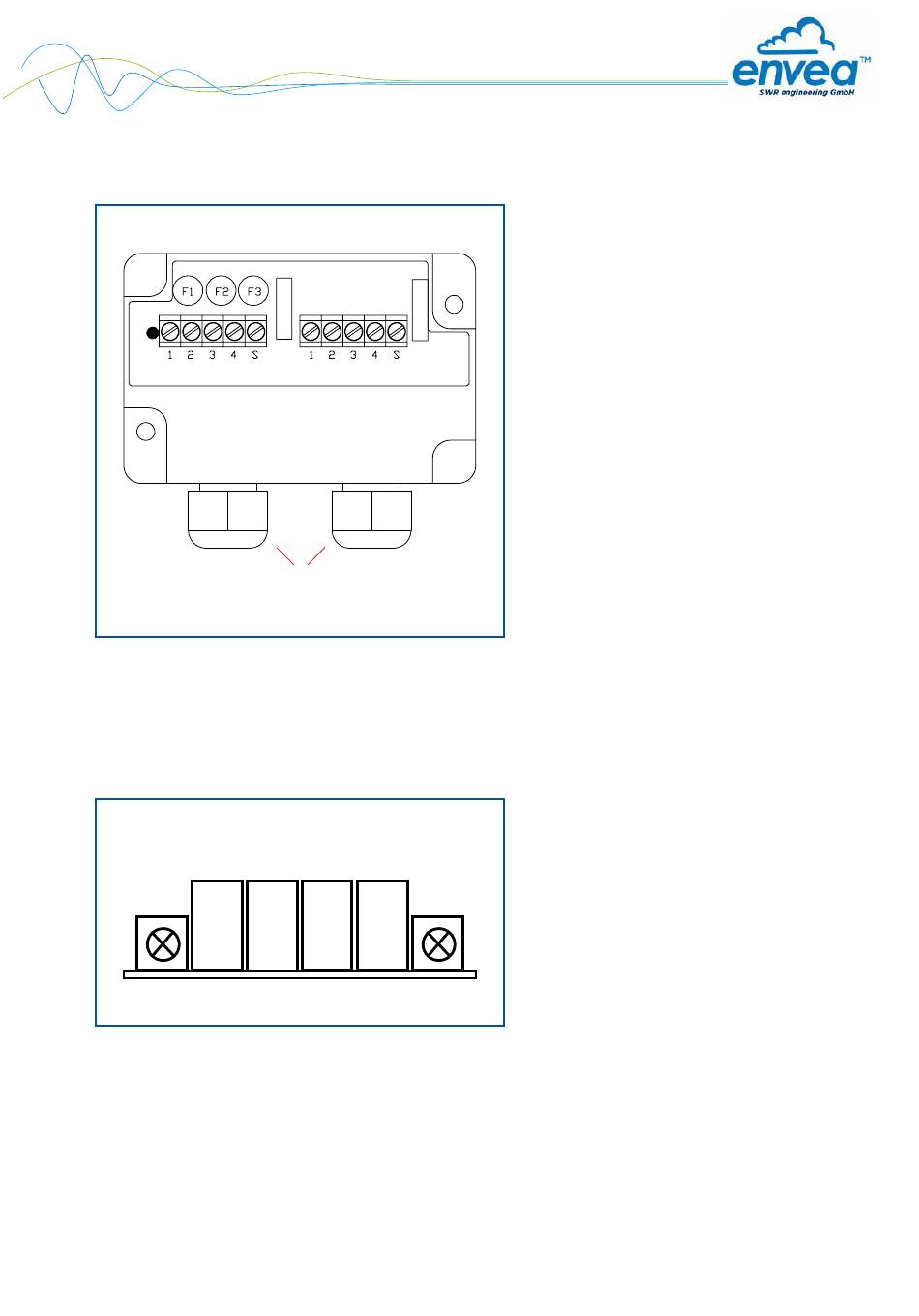

Abb. 11: Elektrischer Anschluss C1-Box

5.3 Elektrischer Anschluss Sensor

Mess-
anschlüsse
1 2 3 4
Abb. 12: Elektrischer Anschluss Sensor
Das Gehäuse des FlowJam Plus verfügt über eine EMV-Verschraubung. Diese dient zum Auflegen eines Kabelschirms.
Der Schirm sollte nur sensorseitig aufgelegt werden.
Auswerteeinheit
Konfigurations-
anschlüsse
Sensor 1
1 Spannungsversorgung + 24 V
2 Spannungsversorgung 0 V
3 RS 485, Daten A
4 RS 485, Daten B
S Schirmung
Auswerteeinheit
1 Spannungsversorgung + 24 V
2 Spannungsversorgung 0 V
3 RS 485, Daten A
4 RS 485, Daten B
S Schirmung
1 Spannungsversorgung + 24 V
2 Spannungsversorgung 0 V
3 RS 485, Daten A
4 RS 485, Daten B
