Notice PMF 250 INT./02 4/08/03 10:30 Page 41
⑨

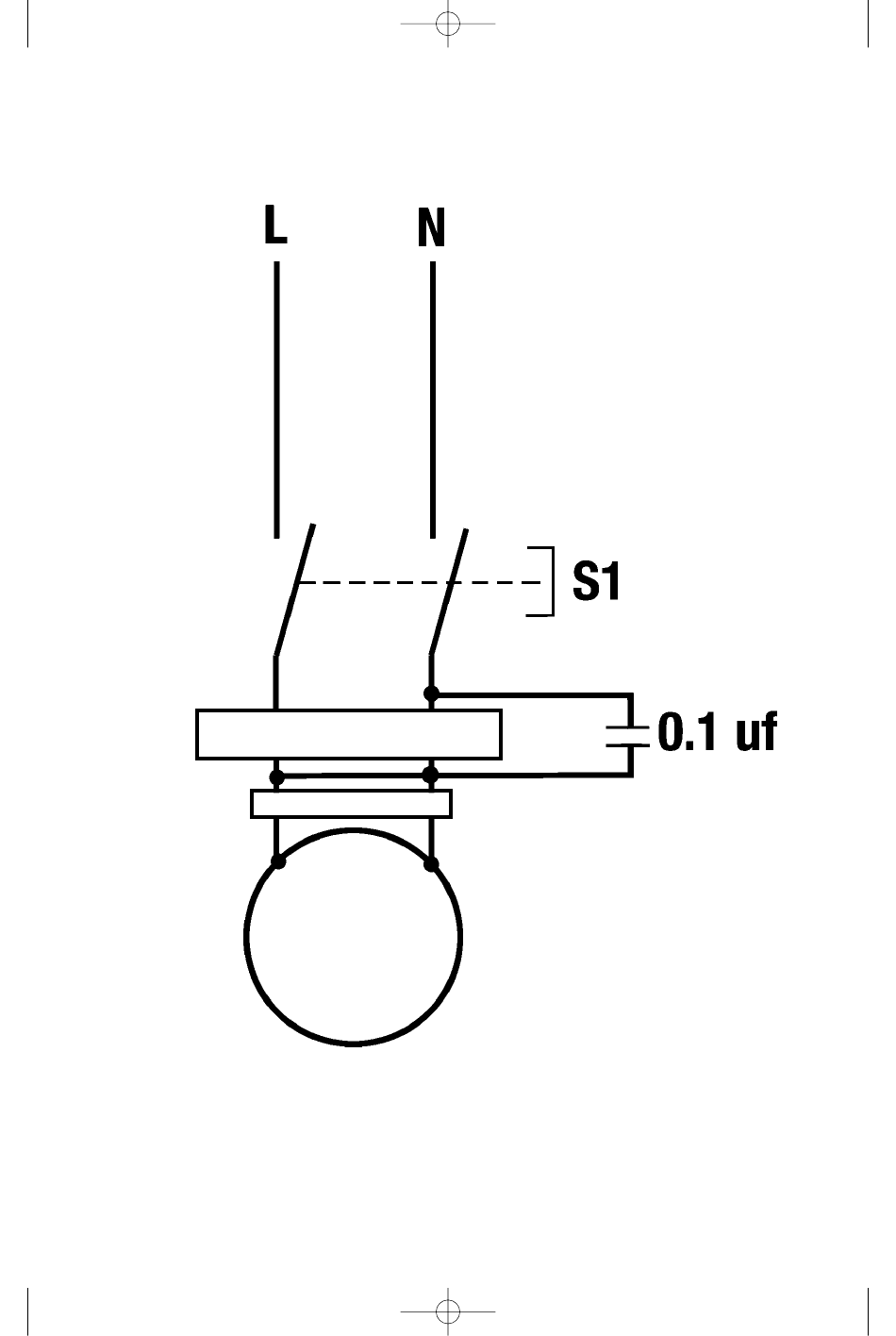

SCHEMA ELETTRICO

VARIATORE
FILTRO/C-E-M
MOTORE

COLLEGAMENTO ELETTRICO:

Questo apparecchio di classe II (doppio isolamento) è alimentato in corrente alternata monofase e non
necessita di presa di terra. Il motore di tipo universale è antidisturbo. L'installazione dovrà essere pro-
tetta da un disgiuntore differenziale e da un fusibile da 10 Amp.
Prevedere una presa di corrente 10/16 Amp. monofase normalizzata. Verificare la corrispondenza fra la
tensione della rete elettrica e il valore indicato sulla targhetta segnaletica dell'apparecchio.
41
