4.1.1 Datenschild
6
compressor
C-DLR 501 (01)
2,0 bar
EN 60034
S1 100%
Made in Germany / Roggenbachstrasse 58 D-79650 Schopfheim / www.gd-elmorietschle.com
9
8

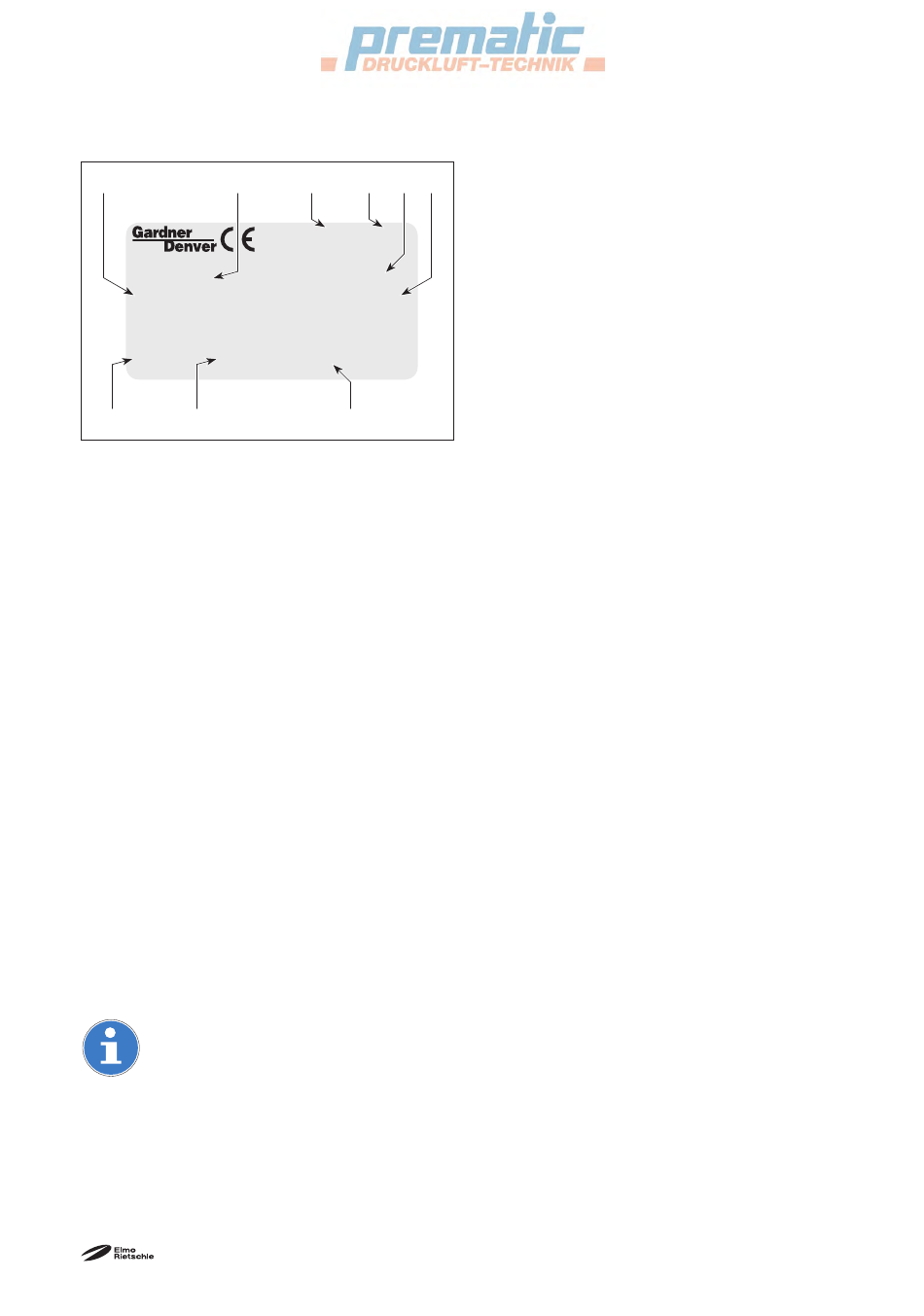

Abb. 3 Datenschild
4.2
Beschreibung
Die Typen C-DLR 401 und C-DLR 501 haben druckseitig ein Anschlussgewinde und saugseitig einen An-
saugschalldämpfer. Die angesaugte Luft wird durch eine Filterpatrone gereinigt.
Die C-DLR 401 und C-DLR 501 sind zweiwellige Drehkolben-Verdichter, bei dem sich die Klauen berüh-
rungsfrei und trocken gegeneinander abwälzen. Die sich gegenläufi g drehenden Klauenrotoren werden
durch ein Zahnradpaar im Getriebe synchronisiert. Die Zahnräder des Synchrongetriebes und die motorsei-
tigen Lager werden mit Öl geschmiert. Diese Bauteile befi nden sich in einem Getriebe, welches auch den
Ölvorrat enthält. Ölfördereinrichtungen sorgen ständig dafür, dass die Lager und Zahnräder bei allen zuläs-
sigen Drehzahlen ausreichend mit Öl versorgt werden.
Getriebe und Verdichterraum sind durch spezielle Dichtungen voneinander getrennt. Das Getriebe wird nach
außen hin mit Wellendichtringen und O-Ringen, der Verdichterraum mit Kolbenringen abgedichtet.
Die C-DLR 401 und C-DLR 501 sind durch eine Dämmhaube gekapselt. Um die Verdichtungswärme abzu-
führen, wird die Kühlluft mit Hilfe eines Trommellüfters, welcher die frische Kühlluft (Abb. 2/E) ansaugt und
die erwärmte Luft am Kühlluftaustritt (Abb. 2/F) ausbläst, zwischen dem Verdichter und der Haube hindurch-
gesaugt.
Der Antrieb der C-DLR 401 und C-DLR 501 erfolgt über eine Kupplung durch angefl anschte Drehstrom-
Normmotoren.
Als Schutz vor Überlastung ist serienmäßig ein Sicherheitsventil (Abb. 2/D) angebaut.
4.3
Einsatzbereiche
Diese berührungsfrei laufenden Klauen-Verdichter C-DLR eignen sich zur Erzeugung von Überdruck zwi-
schen 0 und der auf dem Datenschild (Abb. 2/N) angegebenen Höchstgrenze (bar). Dauerbetrieb ist zulässig.
Die Verdichter haben Volumenströme von 400 m
grenzen (bar) sind auf dem Datenschild (N) angegeben. Die Abhängigkeit des Volumenstroms von den Über-
drücken zeigt das Datenblatt D 888.
Bei erhöhter Einschalthäufi gkeit (in gleichmäßigen Abständen ca. 10-mal pro Stunde) bzw. er-
höhter Umgebungstemperatur und Ansaugtemperatur kann die Grenzübertemperatur der Motor-
Wicklung und der Lager überschritten werden.
Für solche Einsatzbedingungen beim Hersteller nachfragen.
Bei der Aufstellung im Freien muss das Aggregat vor Umwelteinfl üssen geschützt werden (z. B.
durch ein Schutzdach).
