ED COVER BASIC RM, ED COVER VARIO RM
—

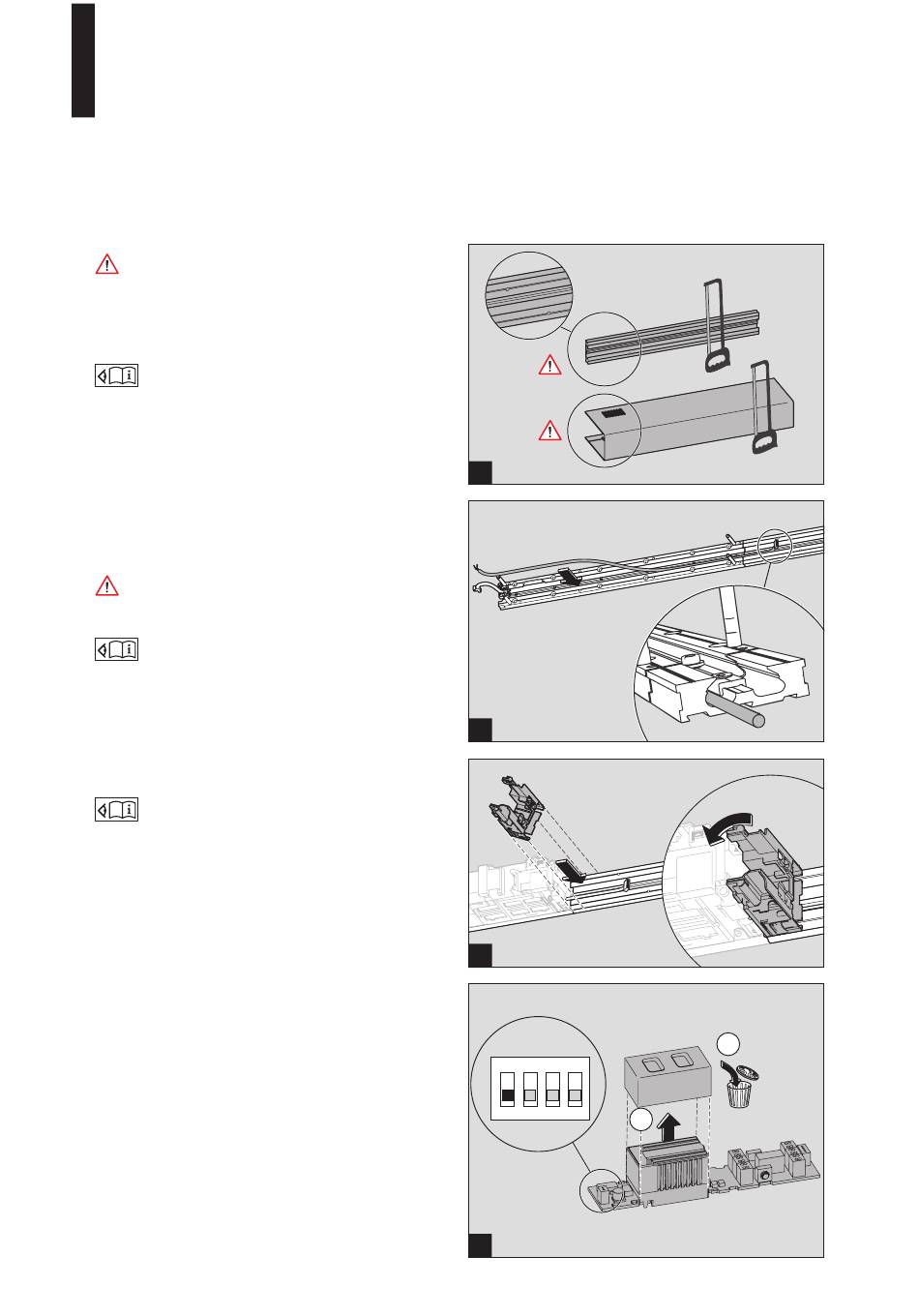

7. Montage Variante B: VARIO RM
Montageschritte der Montageanleitung ED 100, ED 250 2-flügelig VARIO-Verkleidung beachten.
Montagekapitel für 1-flügelige Montage in der Montage- und Inbetriebnahmeanleitung ED 100, ED 250 beachten.
Vorsicht! Gefahr von Sachschäden
Beim Zuschneiden der Zwischenmontageplatte RM und
der Zwischenverkleidung RM die richtige Seite beachten!
Die Zwischenmontageplatte RM wird so eingebaut, dass
die Bohrlöcher für den Rauchmelderadapter auf der
Gangflügelseite liegen.
Hinweis: Für das Ermitteln der richtigen Maße sowie
für die Montage der Montageplatten mit dem
Zwischenstück die Montageanleitung ED 100,
ED 250 2-flügelig VARIO-Verkleidung beachten.
1.
Vor Montage der Antriebseinheit Rauchmelderkabel in
Montageplatten und Zwischenplatte RM verlegen und mit
den beiliegenden Kunststoffplättchen befestigen.
Vorsicht! Gefahr von Sachschäden
Vor Anbringung der Kunststoffplättchen sicherstellen,
dass alle weiteren Kabel verlegt sind.
Hinweis: Für die Montage der Antriebseinheit und die
Verlegung weiterer Kabel die Montage- und
Inbetriebnahmeanleitung ED 100, ED 250 beachten.
2.
Ersten VARIO-Halter montieren.
Hinweis: Für die Montage der VARIO-Halter die
Montageanleitung ED 100, ED 250 2-flügelig
VARIO-Verkleidung beachten.
3.
Schutzkappe von der Rauchmelderplatine entfernen und
entsorgen.
Hinweis: In Verbindung mit den Antrieben ED 100,
ED 250 muss am integrierten Rauchmelder immer der
automatische Reset (Auslieferungszustand) verwendet
werden.
Funktionen DIP-Schalter
1
OFF = automatischer Reset
ON = manueller Reset
2
OFF = 1 Stichbetrieb (Linie)
ON = 2 Stichbetrieb (Stern)
3
OFF = ohne Deckenmelder
ON = mit Deckenmelder
4
OFF = ohne Handtaster
ON = mit Handtaster.
1
2
3
ON
1
2
3
4
1.
4
2.
9
