ED COVER BASIC RM, ED COVER VARIO RM
—
3. Produktbeschreibung
Der ED Cover Basic RM, ED Cover Vario RM dient dazu, eine
Drehflügeltür automatisch zu schließen, nachdem z. B. durch
Brand verursachter Rauch den Rauch melder aktiviert hat.
Einsatzvoraussetzung
- Die Verwendung des integrierten Rauchmelders in den
Drehflügeltürantrieben ED 100 und ED 250 als
Rauchmelderzentrale erfolgt immer unabhängig vom

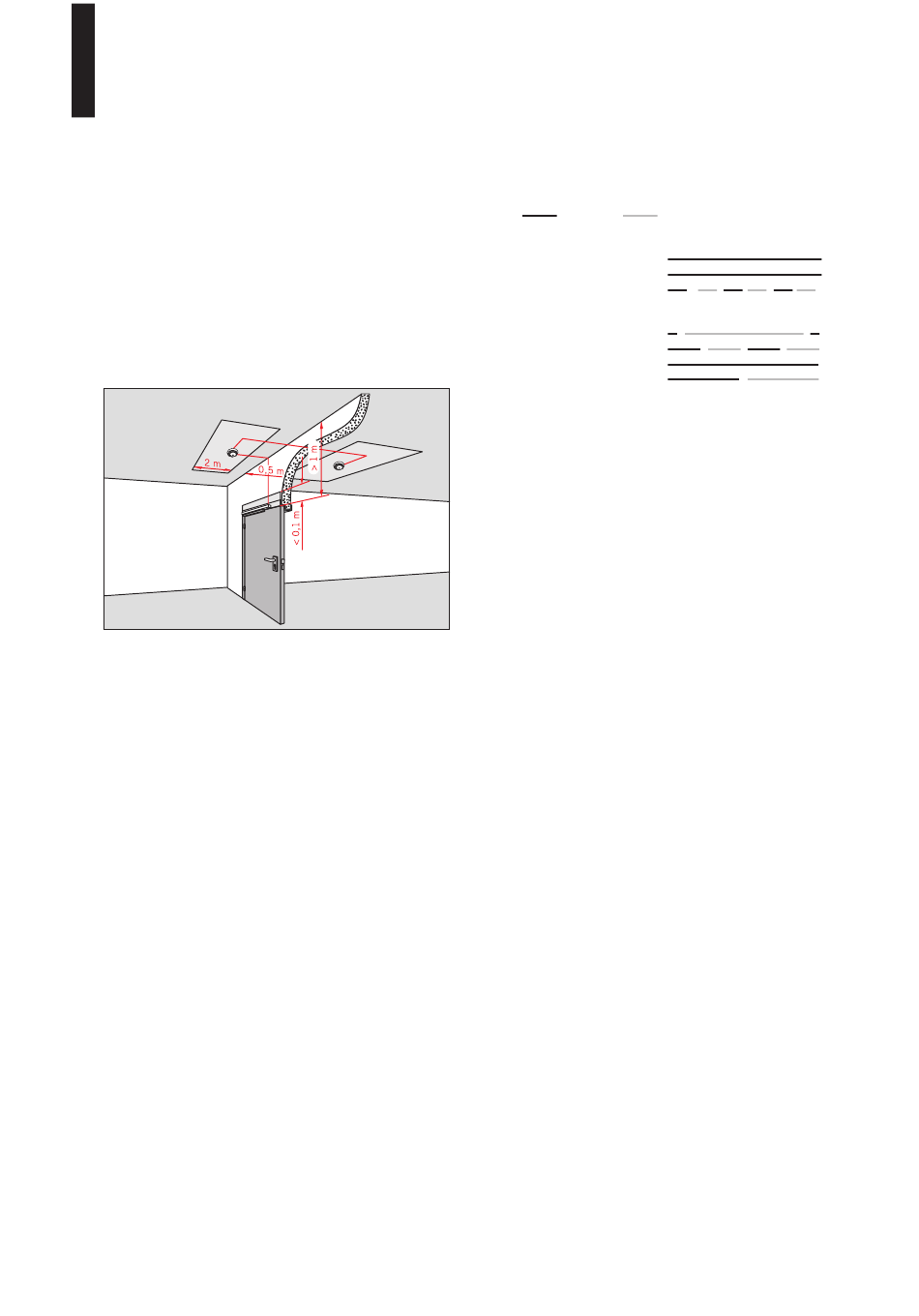

Sturzabstand zur Decke. Bei Abständen > 1m von der
Sturzunterkante zur Decke müssen zusätzliche
Deckenmelder, verwendet werden.
- Ein Eignungsnachweis in Verbindung mit der jeweiligen
Feuer-/Rauchschutztür ist erforderlich.
- Brandmelder von Feststellanlagen dürfen keine weiteren
Alarmierungseinrichtungen (z. B. Übertragungseinrichtungen
für Brandmeldungen) ansteuern (lt. AAuPZF des Deutschen
Instituts für Bautechnik, Berlin).
- Bei Nachrüstung des integrierten Rauchmelders
ED Cover Basic RM, ED Cover Vario RM an
Bestandsgeräten muss der Stecker eines ggf. vorhandenen
Lüfters von der Steuerung abgezogen werden.
Der Stecker des Lüfters liegt neben dem Stecker für den
internen Programmschalter.
- Eindringender Staub beeinflusst die Funktion des
integrierten Rauchmelders, deshalb muss der integrierte
Rauchmelder während der Bauphase mit der beigefügten
Staubschutzabdeckung vor Staub geschützt werden.
- Die Verwendung des integrierten Rauchmelders erfolgt nur in
Kombination mit der Upgrade-Card Brandschutz.
- Der ED Cover Vario RM darf nur bis zu einer Türbreite von
maximal 2,8 m verwendet werden.
Technische Daten
Anschlussspannung: 24 V DC −10% / +15%
Rauchschalter:
24 V DC / 50 mA
Schutzart:
IP 20
Temperatur:
–15°C / +40°C
Rel. Luftfeuchtigkeit: max. 93% ohne Betauung
Funktionen der LEDs des Rauchmelders
LED an
LED aus
Betriebsanzeige LED 1 (grün/rot)
Betrieb: grün
Alarm Rauchmelder: rot
Alarm Handtaster: rot
Serviceanzeige LED 2 (gelb)
Fällige Wartung: blinkt
Verschmutzung: blinkt
Störung: Dauer
Störung: blinkt
falsche Verdrahtung zum Rauchmelder /Handtaster
DIP-Schalter-Änderung nach Inbetriebnahme
Änderungen werden erst nach Betätigung des Reset-Taster
übernommen.
