ED COVER BASIC RM, ED COVER VARIO RM
—

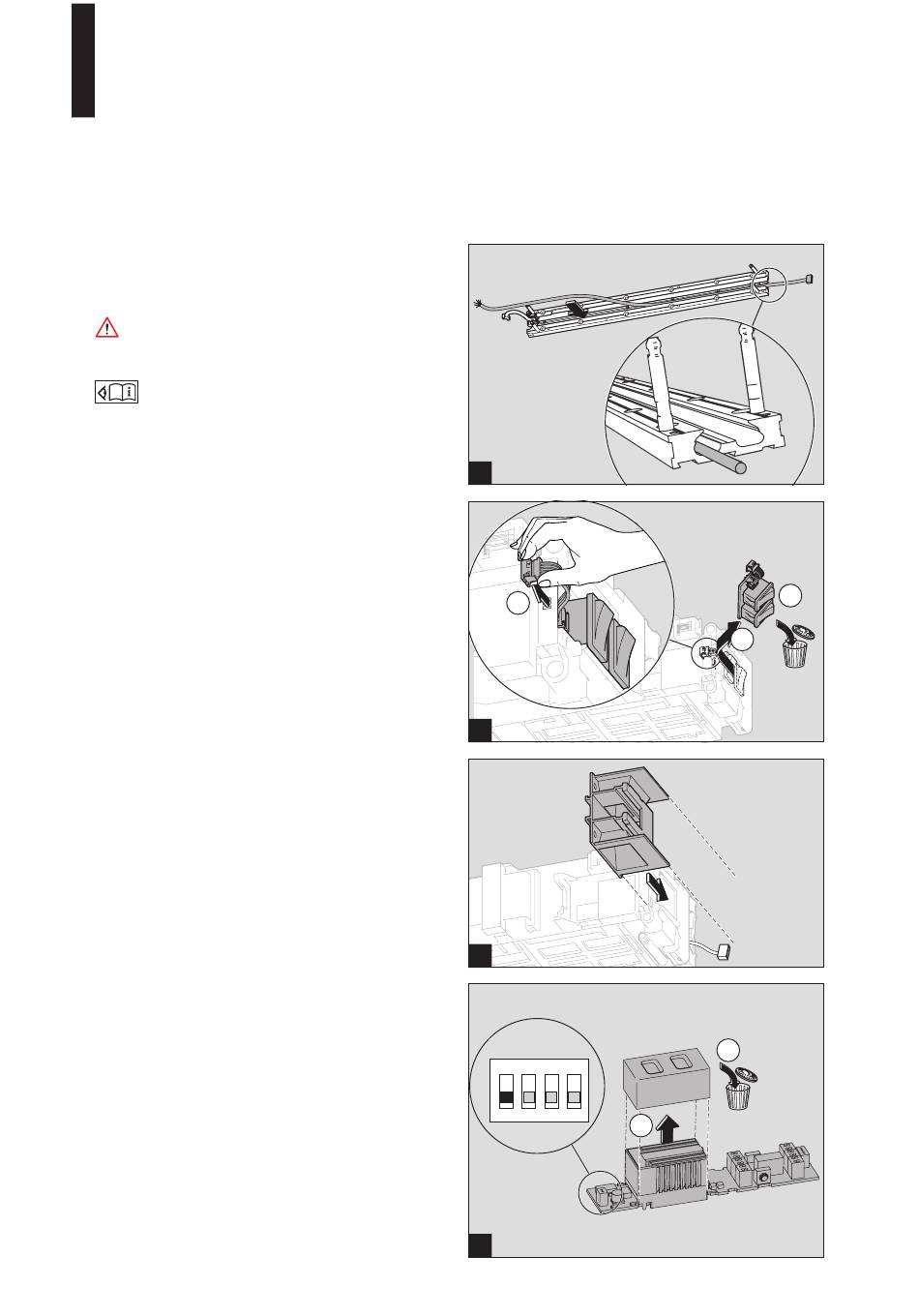

5. Montage Variante A: Basic RM
Montagekapitel für 1-flügelige Montage in der Montage- und Inbetriebnahmeanleitung ED 100, ED 250 beachten.
1.
Vor Montage der Antriebseinheit Rauchmelderkabel
in Montageplatte verlegen und mit den beiliegenden
Kunststoffplättchen befestigen.
Vorsicht! Gefahr von Sachschäden
Vor Anbringung der Kunststoffplättchen sicherstellen,
dass alle weiteren Kabel verlegt sind.
Hinweis: Für die Montage der Antriebseinheit und die
Verlegung weiterer Kabel die Montage- und
Inbetriebnahmeanleitung ED 100, ED 250 beachten.
2.
Die Platine mit den internen Programm schaltern aus
der Antriebseinheit ausbauen und entsorgen. Dazu das
Anschlusskabel abziehen, die Platine nach oben schieben
und herausziehen.
3.
Den Rauchmelderadapter auf die Antriebseinheit
aufstecken.
4.
Schutzkappe von der Rauchmelderplatine entfernen und
entsorgen.
Hinweis: In Verbindung mit den Antrieben ED 100,
ED 250 muss am integrierten Rauchmelder immer der
automatische Reset (Auslieferungszustand) verwendet
werden.
DIP-Schalter-Funktionen
1
OFF = automatischer Reset
ON = manueller Reset
2
OFF = 1 Stichbetrieb (Linie)
ON = 2 Stichbetrieb (Stern)
3
OFF = ohne Deckenmelder
ON = mit Deckenmelder
4
OFF = ohne Handtaster
ON = mit Handtaster.
1
1.
2
3
ON
1
2
3
4
1.
4
3.
2.
2.
5
