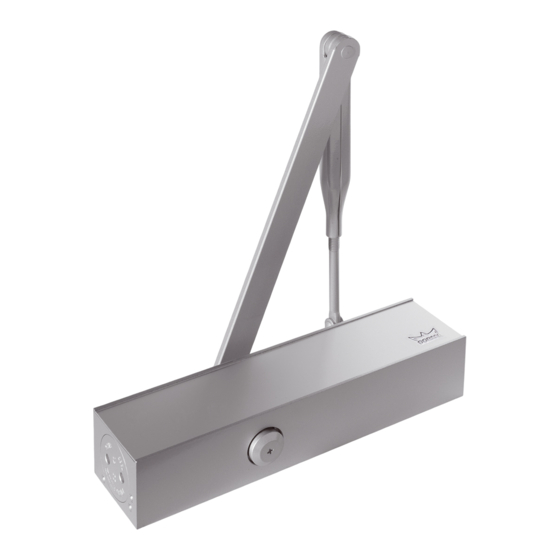

Dorma TS 73 V Handbuch

TS 73 v
—
Grundeinstellung
Vorbereitung
Die Tür muss auch ohne Türschliesser einwandfrei funktionieren.
(Anpressdruck, Schloss, Bodendichtung, Türblattverzug, Schleifen am Boden etc.)
Wichtiger Hinweis
Ventilschrauben nie ganz herausdrehen. Maximal bis bündig Gehäuse!
Optimale Schliesskraft einstellen
Tür mit Schlossfalle am Schliessblech anlegen.
Wenn Tür schliesst, ist genügend oder zuviel Kraft vorhanden.
Kraft gegebenenfalls reduzieren, (Inbusschraube 5 / Bild 7) zu empfehlen mit Rätsche.
Wenn die Türe nicht schliesst, Kraft erhöhen (Drehung im Uhrzeigersinn), bis Türblatt in 0-Position fährt.
7-8 ganze Umdrehungen entsprechen einer Krafteinheit.
Zusätzlich noch mindestens eine 360 Grad Umdrehung dazu geben.
Anschliessend alle Ventile schliessen (Uhrzeigersinn) = Basis / Ausgangslage.
Korrekte Einstellung
Bei Türen mit Winddruck mehr Kraft geben, um ein sicheres Schliessen und Einrasten der Falle zu gewährleisten.
Schliessgeschwindigkeit I
Türe öffnen bis ca. 60 Grad. Türe bleibt stehen.
Ventilschliessgeschwindigkeit öffnen (gegen den Uhrzeigersinn), bis gewünschte Geschwindigkeit erreicht ist.
(Ventil Nr. 1 / Bild 4) Nochmals kontrollieren und ggf. Korrekturen vornehmen.
Je nach Druckverhältnissen ist es allenfalls nötig, die Schliessgeschwindigkeit langsamer einzustellen, damit die
Luft während des Schliessens besser entweichen kann. Einstellung vornehmen, wenn umliegende Fenster und
Türen geschlossen sind.
