- Seite 1 ED COVER BASIC RM ED COVER VARIO RM — Montage-, Inbetriebnahme- und Wartungsanleitung...
-
Seite 2: Über Diese Anleitung
Anleitung ist Bestandteil des Produktes und muss in unmit- zu integrieren. telbarer Nähe des Produktes aufbewahrt werden. Übergeben Der ED Cover Basic RM, ED Cover Vario RM darf nur mit den Sie sie bei einer eventuellen Weitergabe des Produktes an den elektromechanischen Drehflügelantrieben ED 100 und ED 250 neuen Betreiber. -
Seite 3: Produktbeschreibung

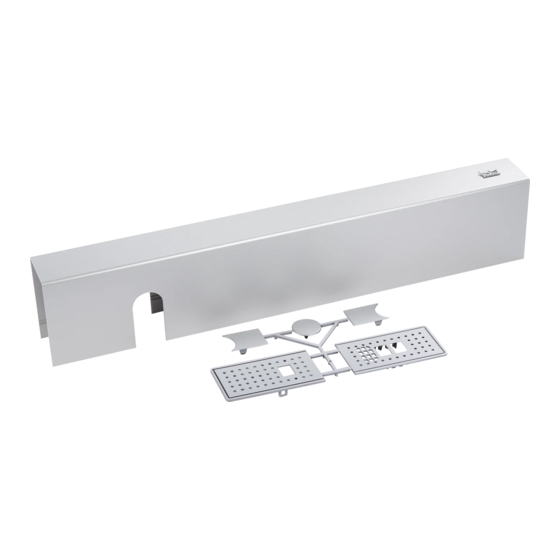

ED COVER BASIC RM, ED COVER VARIO RM — 3. Produktbeschreibung Funktionen der LEDs des Rauchmelders Der ED Cover Basic RM, ED Cover Vario RM dient dazu, eine LED an LED aus Drehflügeltür automatisch zu schließen, nachdem z. B. durch Brand verursachter Rauch den Rauch melder aktiviert hat. - Seite 4 ED COVER BASIC RM, ED COVER VARIO RM — 4. Lieferumfang der Variante A: Basic RM Lieferumfang/Bauteile Variante A Basic RM Bereits Teil des Antriebssystems Rauchmelderkabel Montageplatte Abdeckkappe L/R Antriebseinheit Verkleidung RM Rauchmelderadapter Rauchmelderplatine mit Schutzkappe Programmschalteradapter Programmschalter RM Staubschutzhaube...
- Seite 5 ED COVER BASIC RM, ED COVER VARIO RM — 5. Montage Variante A: Basic RM Montagekapitel für 1-flügelige Montage in der Montage- und Inbetriebnahmeanleitung ED 100, ED 250 beachten. Vor Montage der Antriebseinheit Rauchmelderkabel in Montageplatte verlegen und mit den beiliegenden Kunststoffplättchen befestigen.
- Seite 6 ED COVER BASIC RM, ED COVER VARIO RM — Rauchmelderplatine in den Rauchmelderadapter einschieben. Vorsicht! Gefahr von Sachschäden Bei Unterbrechung der Arbeiten, den Rauchmelder vor Staub schützen. Rauchmelderkabel seitlich um den Rauchmelderadapter herum führen und mit Rauchmelderplatine verbinden. Hinweis: Alle externen Komponenten werden nicht direkt...
- Seite 7 ED COVER BASIC RM, ED COVER VARIO RM — Programmschalter RM einstecken und anschließen. Hinweis: Montage- und Inbetriebnahmeanleitung ED 100, ED 250 Kapitel 8.4.1 "Upgrade-Card Brandschutz installieren" beachten. 10. Rauchmelderkabel an Antriebseinheit anschließen – siehe Kapitel 10 "Anschlusspläne". Eventuell optionale Deckenmelder und/oder Handtaster anschließen –...
- Seite 8 ED COVER BASIC RM, ED COVER VARIO RM — 6. Lieferumfang der Variante B: VARIO RM Lieferumfang/Bauteile Variante B VARIO RM Bereits Teil des Antriebssystems Zwischenmontageplatte RM Montageplatten Rauchmelderkabel Antriebseinheit VARIO-Halter L/R Verkleidung ED 100, ED 250 Rauchmelderadapter Rauchmelderplatine mit Schutzkappe...
- Seite 9 ED COVER BASIC RM, ED COVER VARIO RM — 7. Montage Variante B: VARIO RM Montageschritte der Montageanleitung ED 100, ED 250 2-flügelig VARIO-Verkleidung beachten. Montagekapitel für 1-flügelige Montage in der Montage- und Inbetriebnahmeanleitung ED 100, ED 250 beachten. Vorsicht! Gefahr von Sachschäden...
- Seite 10 ED COVER BASIC RM, ED COVER VARIO RM — Rauchmelderplatine in den Rauchmelderadapter einschieben. Vorsicht! Gefahr von Sachschäden Bei Unterbrechung der Arbeiten, den Rauchmelder vor Staub schützen. Rauchmelderplatine mit Rauchmelderkabel verbinden. Hinweis: Externe Komponenten nicht direkt an den internen Rauchmelder anschließen, sondern an das andere Ende des Rauchmelderkabels (siehe Montageschritt 7.9).
- Seite 11 ED COVER BASIC RM, ED COVER VARIO RM — Zweiten VARIO-Halter montieren. Hinweis: Für die Montage der VARIO-Halter die Montageanleitung ED 100, ED 250 2-flügelig VARIO-Verkleidung beachten. Rauchmelderkabel an Antriebseinheit anschließen – siehe Kapitel 10 "Anschlusspläne". Eventuell optionale Deckenmelder und/oder Handtaster anschließen –...
-
Seite 12: In Betrieb Nehmen
ED COVER BASIC RM, ED COVER VARIO RM — 8. Rauchmelder prüfen Vorsicht! Gefahr von Personenschäden Anwendungs- und Sicherheitshinweise auf dem Prüfgas- und Sicherheitsdatenblatt beachten. Programmschalter am Drehflügelantrieb auf „Dauerauf“ stellen. Tür öffnet sich. Prüfgas (Hekatron 918/5) entsprechend den Herstellerhinweisen verwenden und aus ca. 10 – 15 cm Entfernung in Richtung Rauchkammer sprühen. - Seite 13 ED COVER BASIC RM, ED COVER VARIO RM — 10. Anschlusspläne 18 k...
- Seite 14 ED COVER BASIC RM, ED COVER VARIO RM — 18 k...
- Seite 15 ED COVER BASIC RM, ED COVER VARIO RM — 18 k...
- Seite 16 ED COVER BASIC RM, ED COVER VARIO RM — 18 k...
- Seite 17 ED COVER BASIC RM, ED COVER VARIO RM — 18 k...
-
Seite 18: Wartung, Pflege, Reparatur
ED COVER BASIC RM, ED COVER VARIO RM — 11. Wartung, Pflege, Reparatur Montage-/Bedienungsanleitung und Prüfbuch ED 100, ED 250 beachten. - Ausführung nur von dormakaba oder durch von dormakaba autorisiertem Fachpersonal. - Bei Verschmutzung und/oder nach Ablauf von 8 Jahren signalisiert die LED-Anzeige des Rauchmelders Wartungs- und Reparaturbedarf. - Seite 19 ED COVER BASIC RM, ED COVER VARIO RM —...
- Seite 20 Deutschland GmbH DORMA Platz 1 58256 ENNEPETAL DEUTSCHLAND Tel. +49 2333 793-0 Fax +49 2333 793-4950 www.dormakaba.com...
