Snel Installeren - Bosch Divar 2 Schnellinstallation

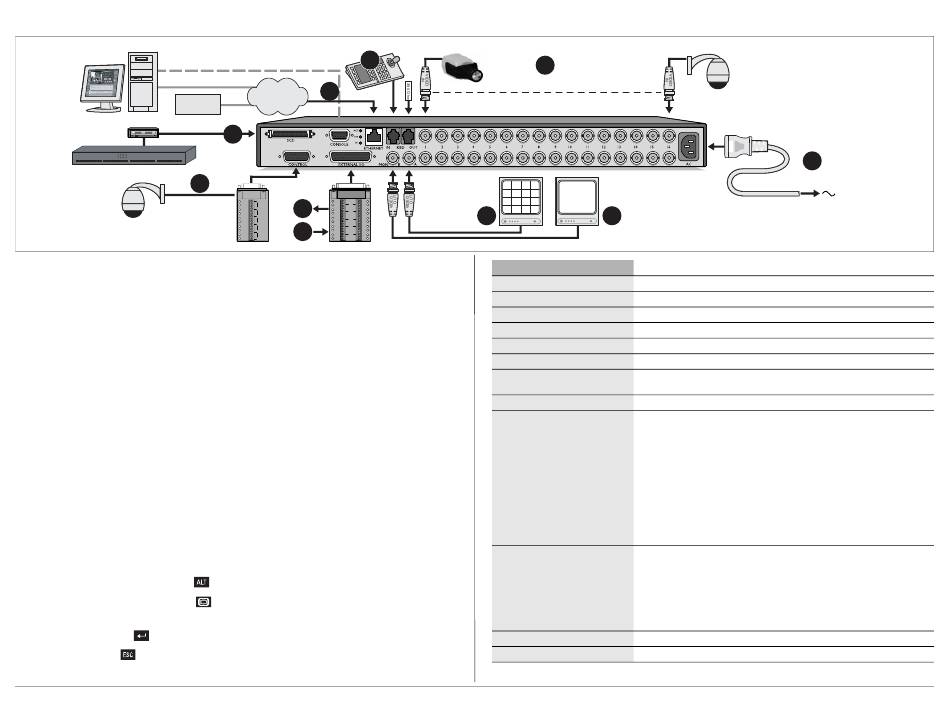

Snel installeren

PC
RS232
ATM/POS
bridge
External CD/DVD writer
Storage Array
AutoDome
Primaire aansluitingen
1.
Sluit de camera's aan op de BNC-doorlusingangen van de camera's (automatisch afgesloten).
2.
Sluit monitor A aan op BNC-uitgang MON A.
Optionele aansluitingen
3.
Sluit monitor B aan op BNC-uitgang MON B.
4.
Sluit tot 16 (alarm)ingangen aan via het meegeleverde 25-polige aansluitbord van het D-type.
5.
Sluit tot 4 uitgangsrelais voor alarmen aan via het meegeleverde 25-polige aansluitbord van het D-type.
6.
Sluit een toetsenbord aan op de KBD IN-connector.
7.
Sluit een regeleenheid voor kantelen, zwenken en zoomen aan via het meegeleverde 15-polige
aansluitbord van het D-type.
8.
Maak verbinding met uw netwerk via de Ethernet-poort of gebruik de RS232-connector voor directe
aansluiting op de seriële poort van een pc.
9.
Sluit een externe CD/DVD-schrijver of een externe storage array aan via de smalle 50-pins snelle SCSI-2-poort.
Inschakelen
10.
Zet alle aangesloten apparatuur aan.
11.
Sluit het netsnoer aan.
Eerste gebruik
Het menu Snel installeren wordt weergegeven wanneer u het apparaat voor het eerst gebruikt. Vul deze
basisinstellingen in om het systeem operationeel te maken. (Het menu Snel installeren kan op elk ander
moment worden geopend via de submenu's Systeeminstellingen/Snel installeren van het menusysteem.)
Menugebruik
•
U kunt het menu openen door op ALT
vervolgens op de menutoets te drukken
•
Gebruik de pijltoetsen om door een menu of lijst te bladeren.
•
Gebruik de selectietoets om een submenu of optie te selecteren.
•
Gebruik de toets Esc om terug te gaan.
* kan 6, 9 of 16 zijn, afhankelijk van het model
Bosch Security Systems
6
8
LAN / WAN
9
7
1A R 3A
SHIELD
E
+ 1B 3B
5 L
CTRL 1
- 2A A 4A
SHIELD 2B Y 4B
+ GND
CTRL 2
- 1 9
IN
SHIELD 2 10
GND
+
CTRL 3
- 3 11
IN
12
SHIELD 4
+ GND
4
CTRL 4 13
- 5
IN
SHIELD 6 14
+ GND
CTRL 5
- 7 15
IN
SHIELD 8 16
te drukken om de alternatieve modus in te schakelen en
.
1
x16*
2 3
A B
SNEL INSTALLEREN
TAAL
Selecteer in de lijst de taal voor het menu
TIJDZONE Selecteer een tijdzone in de lijst.
TIJDNOTATIE Selecteer een 12- of 24-uurs tijdnotatie.
TIJD
Vul de huidige tijd in.
DATUMNOTATIE Selecteer datumnotatie om maand (MM), dag (DD) of jaar (YYYY) eerst te tonen.
DATUM Vul de huidige datum in.
Druk op de cameratoetsen om de camera's te activeren. Alleen geactiveerde
ACTIEVE CAM.
camera's worden geconfigureerd.
ALARM MONITOR Selecteer de monitor waarop alarmbeelden worden weergegeven.
OPNAME-INSTELLINGEN >
Open dit submenu om de basisopname-instellingen in te voeren.
> DAGPERIODE Bepaal de periode wanneer het dagprofiel actief is. Het weekend-/nachtprofiel is
actief gedurende de resterende tijd van het etmaal.
> WEEKEND Bepaal de weekenddagen (weekend-/nachtprofiel de hele dag actief) of selecteer er
geen, zodat het weekend precies hetzelfde is als de weekdagen.
> OPNAMESNELHEID OVERDAG Selecteer de normale opnamesnelheid voor gebruik tijdens dagprofiel.
> OPNAMESNELHEID WKND/NACHT Selecteer de normale opnamesnelheid voor gebruik tijdens weekend-/nachtprofiel.
> ALARMING. INSCH. VOOR Selecteer de profielen gedurende welke alarmingangen zijn ingeschakeld.
> OPNAMESNELHEID ALARMING. Selecteer een opnamesnelheid voor als een ingang wordt geactiveerd.
> BEWEGING INSCH. VOOR Selecteer het profiel en de camera's (druk op de cameratoets) waarvoor
bewegingsdetectie wordt ingeschakeld.
> OPNAMESNELHEID BEWEGING Selecteer een opnamesnelheid voor als beweging wordt gedetecteerd.
> RESTERENDE OPNAMETIJ Schatting van opnameduur, gebaseerd op beschikbare opslagcapaciteit en instelling.
NETWERKINSTELLINGEN >
Open dit submenu om de instellingen op te geven voor het netwerk.
> DHCP
Selecteer Ja voor autom. toewijzing IP-adres, subnetmasker en standaardgateway.
> DVR-NAAM
Voer een Divar-naam in die u wilt gebruiken in het netwerk.
> IP-ADRES
Vul IP-, subnetmasker- en standaardgateway-adres in als DHCP is ingesteld op Nee.
> SUBNETMASKER
> STANDAARDGATEWAY
> MAC-ADRES
Het MAC-adres is alleen-lezen.
> BANDBREEDTEBEPERKING
Beperk de bandbreedte van het netwerk door een MBPS tussen 0 en 100 in te voeren.
INSTALLEREN Selecteer deze optie om de instellingen op te slaan en het menu af te sluiten.
ANNULEREN
Selecteer deze optie om het menu af te sluiten zonder de wijzigingen op te slaan.
AutoDome
11
110 - 240 Vac
NL
