Bosch Divar 2 Schnellinstallation Seite 15

Szybka instalacja
PC
RS232
ATM/POS
bridge
External CD/DVD writer
Storage Array
AutoDome

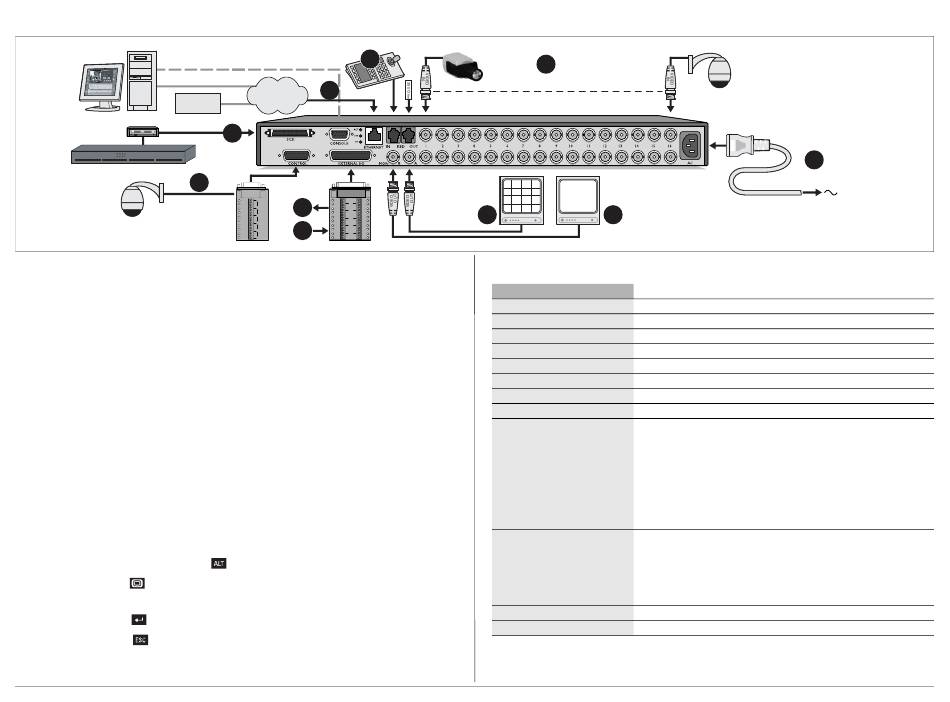

Połączenia podstawowe
Podłącz kamery do wejść kamerowych BNC loop-through* (z automatycznym terminatorem).
1.
2. Podłącz monitor A do wyjścia BNC MON A.
Połączenia opcjonalne
3. Podłącz monitor B do wyjścia BNC MON B.
4. Podłącz do 16 wejść alarmowych przez dostarczoną kartę z 25-stykowymi złączami typu D.
5. Podłącz do 4 przekaźników wyjść alarmowych przez dostarczoną kartę z 25-stykowymi złączami typu D.
6. Podłącz klawiaturę do gniazda KBD IN.
7. Podłącz sterowanie kamery szybkoobrotowej poprzez dostarczoną kartę z 15-stykowymi złączami typu D
8. Podłącz do sieci przez port Ethernet lub użyj złącza RS232, aby połączyć bezpośrednio z portem szeregowym
komputera PC.
9. Podłącz zewnętrzna nagrywarka CD/DVD lub zewnętrzne urządzenie zapisujące przez wąski 50-stykowy port
SCSI-2 high density.
Włączanie zasilania
10. Włącz wszystkie podłączone urządzenia.
11. Podłącz przewód zasilania do urządzenia.
Pierwsze użycie
Menu Szybka instalacja otwiera się przy pierwszym użyciu urządzenia. Wprowadź ustawienia podstawowe,
aby urządzenie zaczęło pracować. (Menu Szybka instalacja można otworzyć w dowolnym momencie za
pomocą podmenu Ustawienia systemowe/Szybka instalacja.)
Używanie menu
•
Aby otworzyć menu, naciśnij przycisk ALT
naciśnij przycisk menu .
•
Użyj przycisków strzałek, aby poruszać się po menu lub liście.
•
Użyj przycisku wyboru , aby wybrać podmenu lub pozycję.
•
Użyj przycisku powrotu , aby cofnąć się wstecz.
* 6, 9 lub 16, w zależności od modelu
Bosch Security Systems
6
8
LAN / WAN
9
7
1A R 3A
SHIELD
E
+ 1B 3B
5 L
CTRL 1 2A
- A 4A
SHIELD 2B Y 4B
+ GND
CTRL 2
- 1 9
IN
SHIELD 2 10
GND
+
CTRL 3
- 3 11
IN
12
SHIELD 4
+ GND
4
CTRL 4 13
- 5
IN
SHIELD 6 14
+ GND
CTRL 5
- 7 15
IN
SHIELD 8 16
, aby przejść do trybu alternatywnego, a następnie
1
x16*
2 3
A B
SZYBKA INSTALACJA
JĘZYK Wybierz z listy język menu
STREFA CZASOWA Wybierz strefę czasową z listy.
FORMAT GODZINY
Wybierz 12- lub 24-godz. tryb wyśw. czasu.
GODZINA
Podaj aktualną godzinę.
FORMAT DATY Wybierz format daty najpierw miesiąc (MM), dzień (DD), czy rok (YYYY).
DATA Podaj aktualną datę.
AKTYWNE KAM Nac.przyc.kamery, aby uaktywnić kamery. Konfigurowane są tylko kamery aktywne.
MONITOR ALARMOWY Wybierz monitor wyświetlający wejściowe obrazy alarmu.
KONFIGURACJA NAGRYWANIA > Otwórz menu, aby wprowadzić podstawowe ustawienia nagrywania.
> OKRES DZIENNY Określ czas aktywności profilu dziennego. Przez pozostałą część doby aktywny jest profil
nocny/weekendowy.
> WEEKEND Określ dni weekendu (profil weekend/noc aktywny przez cały dzień) lub nie wybieraj żadnych,
aby dni weekendu nie były wyróżniane.
> NAGR.- DZIEŃ Wybierz szybkość nagrywania przy aktywnym profilu dzień.
> NAGR.- WEEKEND/NOC Wybierz szybkość nagrywania przy aktywnym profilu weekend/noc.
> AKTYWUJ.ALARM.DLA Wybierz profile, w których wejścia alarmu są aktywne.
> NAGRYWANIE.ALARMOWE Wybierz szybkość nagrywania, gdy zachodzi zdarzenie alarmowe.
> AKTYWUJ RUCH DLA Wybierz profil i kamery (naciskając przycisk kamery), które mają reagować na ruch.
> NAGRYWANIE RUCHU
Wybierz szybkość nagrywania po wykryciu ruchu.
> POZOSTAŁY CZAS NAGRANIA Przybliżony czas nagrywania zależny od dostępnego wolnego miejsca i ustawień.
KONFIGURACJA SIECI > Otwórz menu, aby wypełnić pola ustawień sieci.
> DHCP Ustaw YES, aby automat. przypisać adres IP, maskę podsieci i domyśln.bramkę.
> ID DVR Wpisz nazwę Divar dla potrzeb sieci.
> ADRES IP Podaj adresy IP, maski podsieci i bramki domyślnej jeśli DHCP jest ustaw. na Nie.
> MASKA PODSIECI
> BRAMKA DOMYŚLNA
> ADRES MAC
Pole MAC jest tylko do odczytu.
> LIMIT SZEROKOŚĆI PASMA Ogranicz szerokość pasma wpisując wartość od 0 do 100 MBPS.
INSTALACJA Zapisanie ustawień i wyjście z menu.
ANULUJ Wyjście z menu bez zapisania zmian.
Divar 2
Digital Versatile Recorder
AutoDome
11
110 - 240 Vac
PL
