Installation Rapide - Bosch Divar 2 Schnellinstallation

Installation rapide

PC
RS232
ATM/POS
External CD/DVD writer
Storage Array
AutoDome

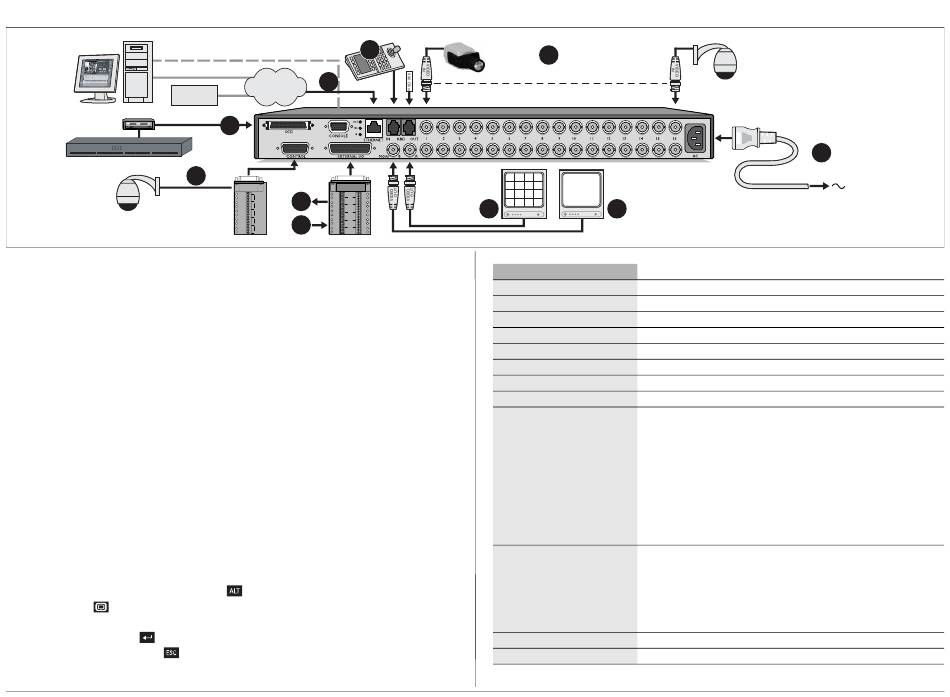

Branchements principaux
1.
Branchez les caméras sur les connecteurs BNC avec entrées en sonde* (bouclage automatique).
2.
Branchez le moniteur A sur la sortie BNC MON A.
Branchements facultatifs
3.
Branchez le moniteur B sur la sortie BNC MON B.
4.
Branchez jusqu'à 16 entrées (d'alarmes) sur le panneau de connecteurs de type D à 25 pôles.
5.
Branchez jusqu'à 4 relais de sortie d'alarme sur le panneau de connecteurs de type D à 25 pôles.
6.
Branchez un clavier sur le connecteur KBD IN.
7.
Branchez une caméra de contrôle panoramique/panoramique vertical/ zoom sur le panneau de
connecteurs de type D à 15 pôles.
8.
Etablissez la connexion au réseau via le port Ethernet ou utilisez le connecteur RS232 pour une
connexion directe au port série d'un PC.
9.
Branchez un graveur de CD/DVD externe ou une unité de stockage externe sur le port SCSI-2 haute
densité à 50 broches mince.
Mise sous tension
10.
Mettez le matériel connecté sous tension.
11.
Branchez le cordon d'alimentation sur l'unité.
Première utilisation
Le menu Installation rapide apparaît la première fois que vous utilisez l'unité. Complétez les paramètres
de base pour rendre l'unité opérationnelle. (Vous pouvez ouvrir le menu Installation rapide à tout
moment en sélectionnant les options Paramètres système/Installation rapide du menu système.)
Utilisation du menu
Pour ouvrir le menu, appuyez sur la touche ALT
la touche Menu .
Utilisez les touches fléchées pour vous déplacer dans les menus ou les listes.
Utilisez la touche Sélection pour sélectionner un sous-menu ou une option.
Utilisez la touche d'échappement
* 6, 9 ou 16, selon le modèle.
8
LAN / WAN
bridge
9
7
R
SHIELD 1A 3A
E
+ 1B 3B
CTRL 1 5 L
- 2A 4A
A
SHIELD 2B Y 4B
+ GND
CTRL 2
- 1 9
IN
SHIELD 2 10
GND
+
CTRL 3
- 3 11
IN
SHIELD 4 12
+ GND
4
CTRL 4
- 5 13
IN
6 14
SHIELD
+ GND
CTRL 5
- 7 15
IN
SHIELD 8 16
pour activer le mode secondaire, puis appuyez sur
pour revenir en arrière.
6
1
x16*
2
A
INSTALLATION RAPIDE
LANGUE
FUSEAU HORAIRE
FORMAT HEURE
HEURE
FORMAT DATE
DATE
CAM. ACTIVES
MONITEUR ALARM
CONFIG. ENREGISTREMENT >
> PERIODE JOUR
> WEEK-END
> ENR. QUOTIDIENNE
> ENR. WEEK-END/NUIT
> ACTIVER ALARMES POUR
> ENREG. SUR ALARME
> ACTIVER ACTIVITÉ POUR
> ENREG. ACTIVITÉ
> TEMPS ENREG. RESTANT
CONFIGURATION DU RÉSEAU >
> DHCP
> NOM DU DVR
> ADRESSE IP
> MASQUE DE SOUS-RÉSEAU
> PASSERELLE PAR DÉFAUT
> ADRESSE MAC
> LIMITE DE BANDE PASSANTE
INSTALLER
ANNULER
AutoDome
3
B
Sélectionnez la langue du menu dans la liste.
Sélectionnez un fuseau horaire dans la liste.
Choisissez un format d'horloge (12 ou 24 heures).
Complétez l'heure réelle.
Sélect. un format de date indiquant en 1er mois (MM), jour (JJ) ou année (AAAA).
Complétez la date réelle.
Appuyez sur ls touches de la caméra pr ls activer. Uniqt ls caméras activ. st config.
Sélectionnez le moniteur sur lequel les images d'alarme sont affichées.
Définissez les paramètres d'enregistrement de base des profils de jour et de nuit/week-end.
Définissez la période pendant laquelle le profil de journée est actif. Le profil de nuit/week-end
est actif pendant le reste de la période de 24 heures.
Définissez les jours du week-end (profil de nuit/week-end actif toute la journée) ou
sélectionnez aucun pour le week-end identique aux autres jours de la semaine.
Sélectionnez la vitesse d'enregistrement normale à utiliser pendant le profil de jour.
Sélectionnez la vitesse d'enreg. normale à utiliser pendant le profil de week-end/nuit.
Sélectionnez les profils sous lesquels les entrées d'alarme sont activées.
Sélectionnez la vitesse d'enregistrement à utiliser quand une entrée est activée.
Sélectionnez le profil et les caméras (appuyez sur la touche de la caméra) pour lesquels les
événements d'activité sont activés.
Sélectionnez la vitesse d'enregistrement à utiliser quand une activité est détectée.
Estimation de la durée d'enreg. basée sur l'espace de stockage disponible et la config.
Ouvrez ce sous-menu pour compléter les paramètres qui contrôlent le réseau.
Choisissez Oui pr une affect. auto de l'adr. IP, masque de ss-réseau, pass. pr défaut.
Saisissez le nom du Divar qui sera utilisé en réseau.
Si DHCP est sur Non, complétez l'adr. IP, le masque de ss-réseau, et la pass. pr
défaut.
L'adresse MAC est en lecture seule.
Restreignez la bande passante réseau en spécifiant une limite entre 0 et 100 MBPS.
Sélectionnez pour enregistrer les paramètres et quittez le menu.
Sélectionnez pour quitter le menu sans enregistrer les modifications.
11
110 - 240 Vac
FR
