Konfiguration
Display-Call-Modul konfigurieren
Bei der Konfiguration des Display-Call-Moduls DBM-300 geht es darum, die Anzahl der kaskadierten Module festzulegen und
den für das einzelne Modul gültigen Telefonbuch-Bereich des Türsprechmoduls.
Konfigurationsmodus aktivieren

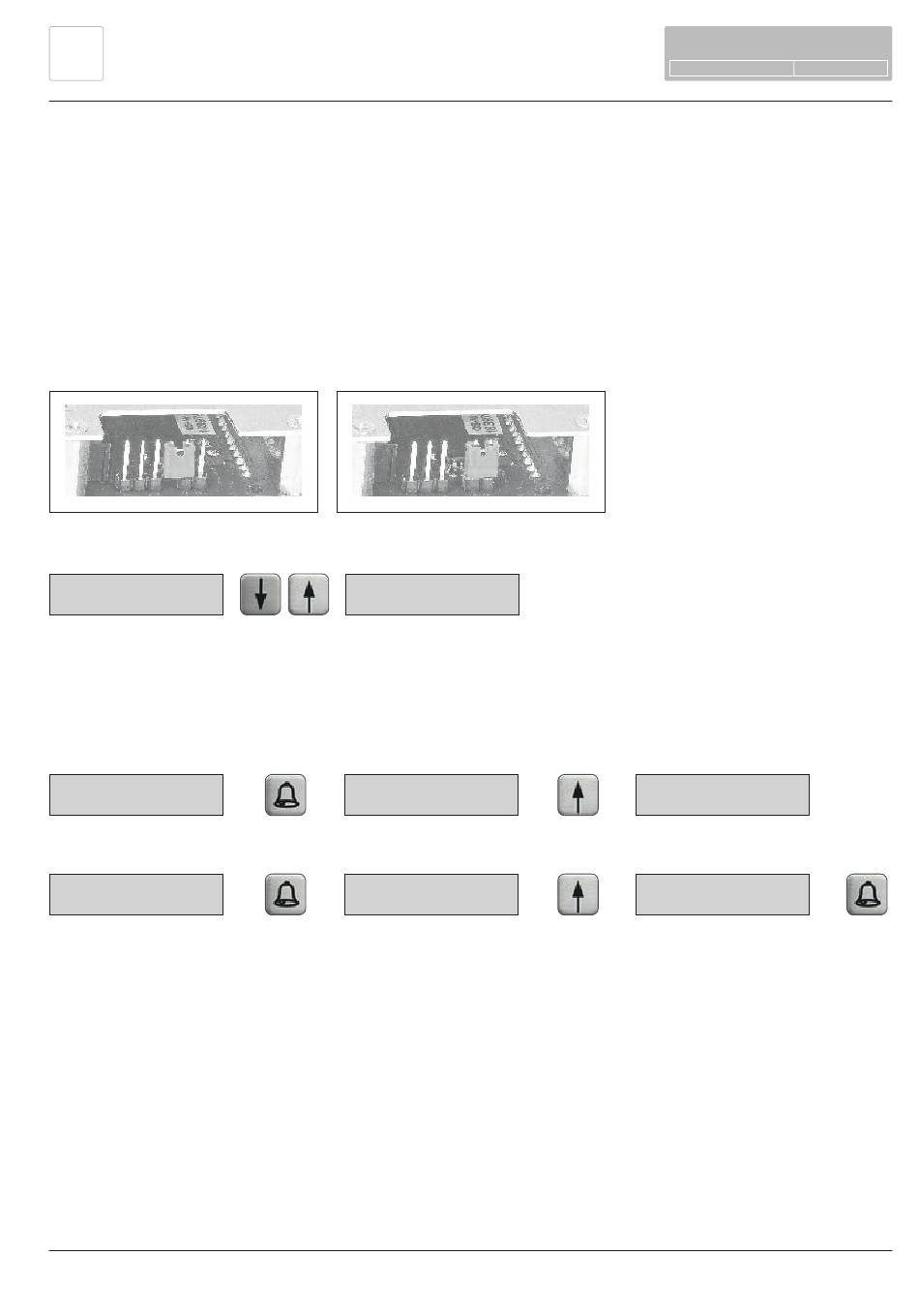

Um in das Konfigurationsmenü zu gelangen, muss wie in der Abbildung unten gezeigt, der Konfigurations-Jumper gesteckt
werden. Bitte stecken Sie den Jumper nach erfolgter Konfiguration wieder ab, da das Display-Call-Modul sonst nach jeder
Unterbrechung der Stromversorgung im Konfigurationsmodus startet.
Jumper-Stellung Betriebsmodus
Configuration
Module Setup
Wird über einen Zeitraum von 20 Sekunden keine Taste gedrückt, so wird das Konfigurationsmenü verlassen. Das Konfigurations-
menü kann auch über „Exit" verlassen werden. Das Blättern durch die Optionen geschieht mit der rechten und linken Pfeiltaste.
Ablauf der Konfiguration
Configuration
Module Setup
Mod. Count/Range
›
2 / [01..30]
gewünschten Bereich bestätigen
Mod. Count
gibt die Anzahl der angeschlossenen Module an
Range
gibt den Bereich des Telefonbuches an, der dem Modul zugeordnet werden soll. Dieser wird über die Index-
Nummern bestimmt. Im Telefonbuch steht diese Index-Nummer ganz links in jeder Telefonbuch-Zeile. Jedem
Displaymodul muss ein eindeutiger Indexbereich zugeordnet werden.
Nachdem die korrekte Anzahl der angeschlossenen Module und der gewünschte Telefonbuchbereich, der dem Modul zuge-
ordnet werden soll angezeigt wird, kann durch Drücken der rechten Taste die aktuell ausgewählte Option gespeichert und
zum Hauptmenü zurückgeschaltet werden.
4
Jumper-Stellung Konfigurationsmodus
Configuration
Exit
Mod. Count/Range
›
1 / [01..60]
Setup starten
Configuration
Module Setup
Anzahl Module und Telefonbuch-Bereich auswählen
auf EXIT umschalten
INSTALLATION
Dokument: Version 2.0
Datum: 31.01.2013
Mod. Count/Range
›
2 / [01..30]
Configuration
Exit
Konfiguration verlassen
