Teil 2 Montage und Aufbaurichtlinien
Übersicht
Allgemein
Tragschienen
35 mm
27 mm
Busverbinder
2-2
Die einzelnen Module werden direkt auf eine Tragschiene montiert und
über Rückwandbusverbinder, die vorher in die Tragschiene eingelegt
werden, gekoppelt.

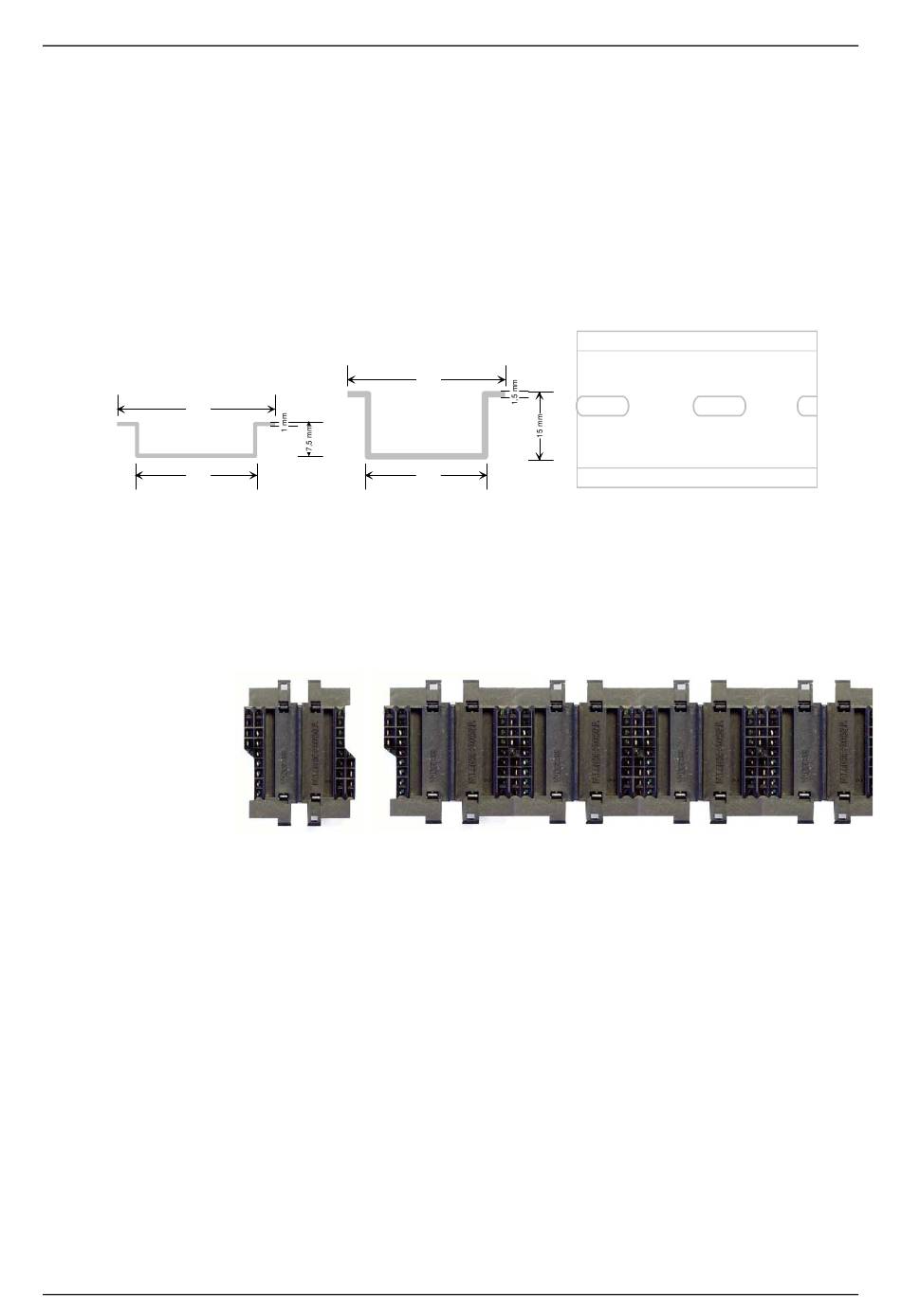

Für die Montage können Sie folgende 35mm-Tragschienen verwenden:
Für die Kommunikation der Module untereinander wird beim System 200V
ein Rückwandbusverbinder eingesetzt. Die Rückwandbusverbinder sind
isoliert und bei VIPA in 1-, 2-, 4- oder 8facher Breite erhältlich.
Nachfolgend sehen Sie einen 1fach und einen 4fach Busverbinder:
Der Busverbinder wird in die Tragschiene eingelegt, bis dieser sicher
einrastet, so dass die Bus-Anschlüsse aus der Tragschiene her-
ausschauen.
35 mm
27 mm
Handbuch VIPA System 200V
HB97D - CP - Rev. 11/30
