FRANCAIS
CONSIGNES D'UTILISATION
A. 1 appareil autonome:
• Reliez les projecteurs LED aux LED MANAGER comme indiqué dans les chapitres précédents. (pas
besoin d'installer une adresse DMX!)
• Branchez l'appareil et consultez le chapitre 'Fonctions' pour se familiariser avec les diverses fonctions
des curseur et des touches.
Dans ce mode vous pouvez également régler l'horloge et employer les 3 minuteries 'on/off' comme
décrit dans le chapitre précédent.
Remarque: Quand une minuterie est active, vous pouvez la désactiver en appuyant sur le bouton
'blackout'.
B. Installation de 2 ou plus d'appareils en mode maître/esclave:
• Reliez les projecteurs LED aux LED MANAGERs comme indiqué dans les chapitres précédents.
• Reliez les appareils les uns aux autres comme expliqué dans le chapitre installation électrique. (pas
besoin d'installée une adresse DMX!)
• Branchez les LED MANAGERs. Vous savez seulement employer les commandes de l'appareil maître,
les commandes sur les esclaves sont désactivées. Consultez le chapitre 'Fonctions' pour se
familiariser avec les diverses fonctions des curseurs et des touches, de l'appareil maître.
Dans ce mode vous pouvez également régler l'horloge et employer les 3 minuteries 'on/off' sur l'appareil
maître comme décrit dans le chapitre précédent.
Remarque: Quand une minuterie est active, vous pouvez la désactiver en appuyant sur le bouton
'blackout'.
C. Reliez le contrôleur avec la commande à distance LEDCON-01:
Dans la plupart des cas, le LED MANAGER sera installé sur un mur, près des projecteurs LED. Si vous
voulez avoir un accès facile à ses fonctions, vous pouvez relier le contrôleur avec la commande à
distance LEDCON-01 sur le premier LED MANAGER. Les autres raccordements sont identiques à
l'installation autonome ou l'installation 'maître/esclave. Excepté l'écran, l'horloge interne 24H et les 3
minuteries on/off, les touches sur la commande à distance sont identiques à celle du LED MANAGER.
Veuillez consulter le chapitre 'Fonctions' pour se familiariser avec les diverses fonctions des curseurs et
des touches.
D. Contrôlé par le contrôleur DMX universel:
• Reliez les projecteurs LED aux LED MANAGER(s) comme indiqué dans les chapitres précédents.
• Reliez les LED MANAGER(s) avec tous les autres appareils DMX dans la chaîne DMX.
• Branchez tout les appareils et installez l'adresse DMX correcte. (le LED « DMX » sur le LED
MANAGER est allumé).

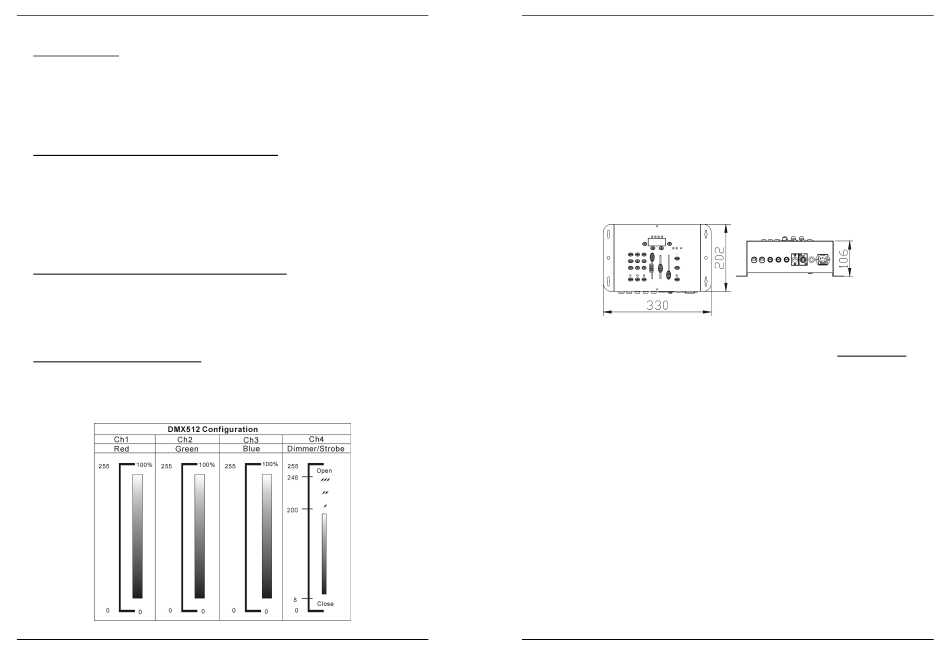

• Branchez votre contrôleur DMX universel et référez-vous au diagramme DMX ci-dessous pour
commander les LED MANAGERs reliés:
JB SYSTEMS®
17/46
MODE D'EMPLOI
LED MANAGER
FRANCAIS
Toutes les commandes (touches et curseurs) sur le(s) LED MANAGER(s) sont désactivée(s), excepté
les boutons dont vous avez besoin pour installer l'adresse DMX.
SPÉCIFICATIONS
Alimentation:
AC 230V, 50Hz
Fusibles:
6,3A lent (20mm verre)
Pile de sauvegarde:
3x 1,2V type AA NiMH piles rechargeables (optionnel)
Tension des sorties LEDs:
DC 24V ANODE COMMUNE
Puissance des sorties LEDs:
2x 150W max. (Total = 300W max.)
o Rouge: 2x 50W max. (Total = 100W max.)
o Vert: 2x 50W max. (Total = 100W max.)
o Bleu: 2x 50W max. (Total = 100W max.)
Connexion DMX:
3pin XLR (standard DMX-512)
Canaux DMX:
4 (CH1: rouge, CH2:Vert; CH3: Bleu, CH4 : stroboscope/dimmer)
Entrée Audio:
aucune, micro interne
Dimensions:
330 x 202 x 106 cm (voyez le dessin ci-dessous)
Poids:
6,6 kg
Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez
télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
JB SYSTEMS®
18/46
MODE D'EMPLOI
LED MANAGER
