NOT-AUS-Schaltgerät, Schutztürwächter
bis PL e nach EN ISO 13849-1
PNOZ X10.1
Funktionsbeschreibung
Einkanaliger Betrieb: keine Redun-
][Funktionen_einkanalig
danz im Eingangskreis, Erdschlüs-
se im Start- und Eingangskreis
werden erkannt.
Zweikanaliger Betrieb ohne Quer-
][Funktionen_zweikanalig_ohne_quer
schlusserkennung: redundanter
Eingangskreis, erkennt
– Erdschlüsse im Start- und Ein-
gangskreis,
– Kurzschlüsse im Eingangskreis
und bei überwachtem Start auch
im Startkreis.
][Funktionen_zweikanalig_mit_quer_ber

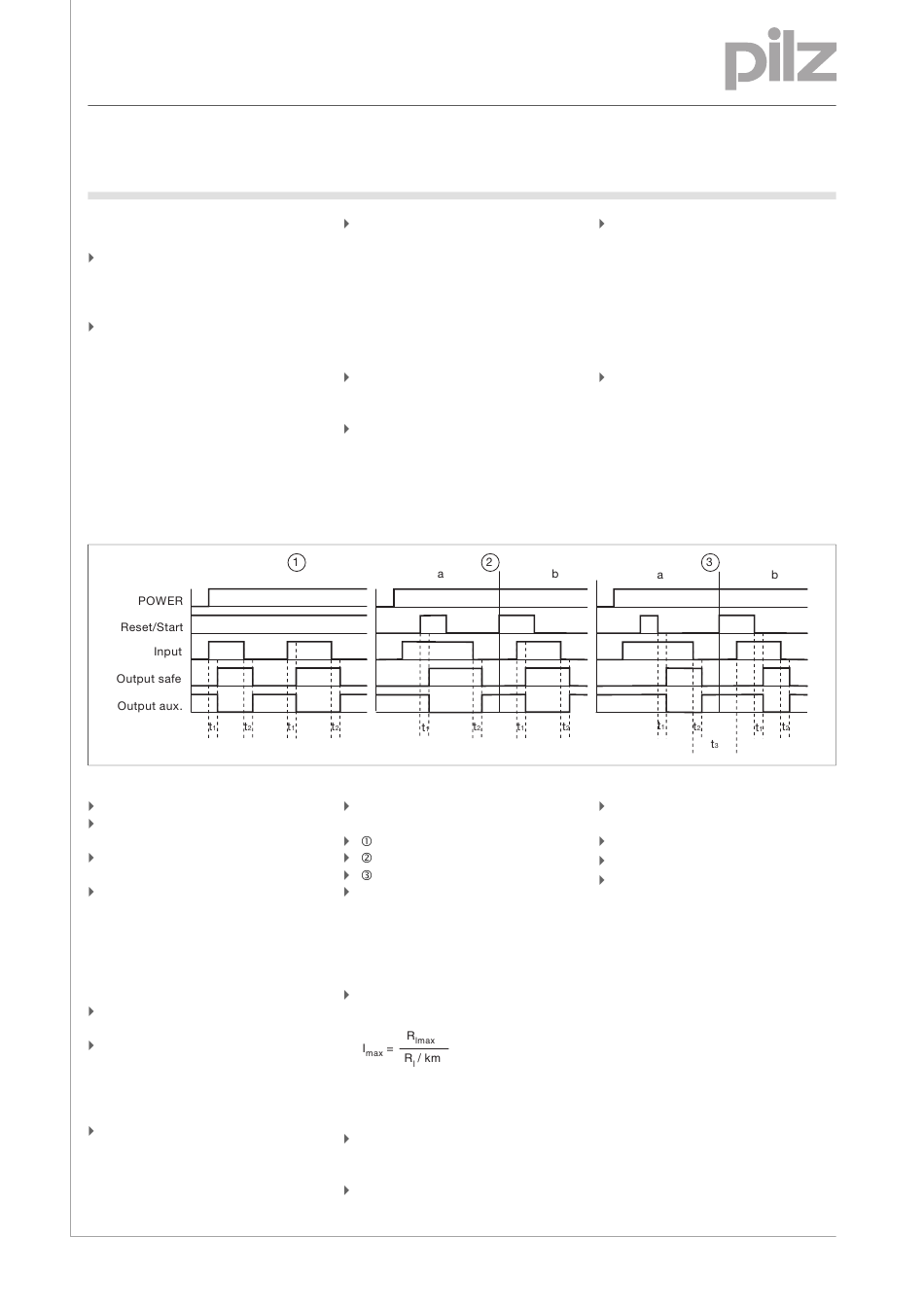

Zeitdiagramm
Legende
Power: Versorgungsspannung
Reset/Start: Startkreis S33(S12)-
S34
Input: Eingangskreise S12-Y3, S21-
S22
Output safe: Sicherheitskontakte
13-14, 23-24, 33-34, 43-44, 53-54,
63-64
Verdrahtung
Beachten Sie:
][Verdrahtung_Si_Hi_unverz
Angaben im Abschnitt „Technische
Daten" unbedingt einhalten.
Die Ausgänge 13-14, 23-24, 33-34,
43-44, 53-54, 63-64 sind Sicher-
heitskontakte, die Ausgänge 71-72,
81-82, 91-92, 01-02 sind Hilfskon-
takte (z. B. für Anzeige).
Vor die Ausgangskontakte eine Si-
cherung (s. techn. Daten) schalten,
um das Verschweißen der Kontakte
zu verhindern.
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Zweikanaliger Betrieb mit Quer-
schlusserkennung: redundanter
Eingangskreis, erkennt
– Erdschlüsse im Start- und Ein-
gangskreis,
– Kurzschlüsse im Eingangskreis
und bei überwachtem Start auch
im Startkreis,
– Querschlüsse im Eingangskreis.
Automatischer Start: Gerät wird ak-
][Funktionen_autoStart
tiv, nachdem Eingangskreis ge-
schlossen wurde.
][Funktionen_manuStart
Manueller Start: Gerät wird aktiv,
wenn der Eingangskreis geschlos-
sen ist und danach der Startkreis
geschlossen wird.
] [ Z e i t d i a g r a m m _ a u t o _ m a n u _ u e b e r 1 _ a u x
Output aux: Hilfskontakte 71-72,
81-82, 91-92, 01-02
: automatischer Start
: manueller Start
: überwachter Start
a: Eingangskreis schließt vor Start-
kreis
Berechnung der max. Leitungslän-
ge I
im Eingangskreis:
max
R
= max. Gesamtleitungswider-
lmax
stand (s. techn. Daten)
R
/ km = Leitungswiderstand/km
l
Leitungsmaterial aus Kupferdraht
mit einer Temperaturbeständigkeit
von 60/75 °C verwenden.
Sorgen Sie an allen Ausgangskon-
takten bei kapazitiven und indukti-
Überwachter Start: Gerät wird ak-
][Funktionen_berStart_allg
tiv, wenn
– der Eingangskreis geschlossen
ist und danach der Startkreis ge-
schlossen und wieder geöffnet
wird.
– der Startkreis geschlossen und
nach Schließen des Eingangs-
kreises wieder geöffnet wird.
Kontaktvervielfältigung und –ver-
][Funktionen_Kontaktvervielfachung
stärkung der unverzögerten Sicher-
heitskontakte durch Anschluss von
Kontakterweiterungsblöcken oder
externen Schützen möglich.
b: Startkreis schließt vor Eingangs-
kreis
t
: Einschaltverzögerung
1
t
: Rückfallverzögerung
2
t
: Wiederbereitschaftszeit
3
ven Lasten für eine ausreichende
Schutzbeschaltung.
NSG-D-1-259-2010-08
-2
