Systembeschreibung; Messgerät - PCE -BTM 2000 Bedienungsanleitung

3

Systembeschreibung

Das PCE-BTM 2000 ist ein mobiles Messgerät zur Ermittlung von Riemenspannungen und
Trumkräften in Keil-, Zahn-, Rippen-, Antriebs- und Förderriemen. Eine optimale Riemenspannung
ist erforderlich, um die Lebensdauer und den Arbeitsprozessablauf des Riemens zu optimieren. Mit
dem PCE-BTM 2000 können Sie diese Werte erfassen und mit dem Sollwert abgleichen. Durch
einen flexiblen Sensorhals können die Messungen auch in engen, schwer zugänglichen
Maschinenräumen durchgeführt werden. Die Riemenspannung wird in Hertz (Hz), die Trumkraft des
Riemens in Newton (N) oder wahlweise in Pound-force (lbf) angezeigt.

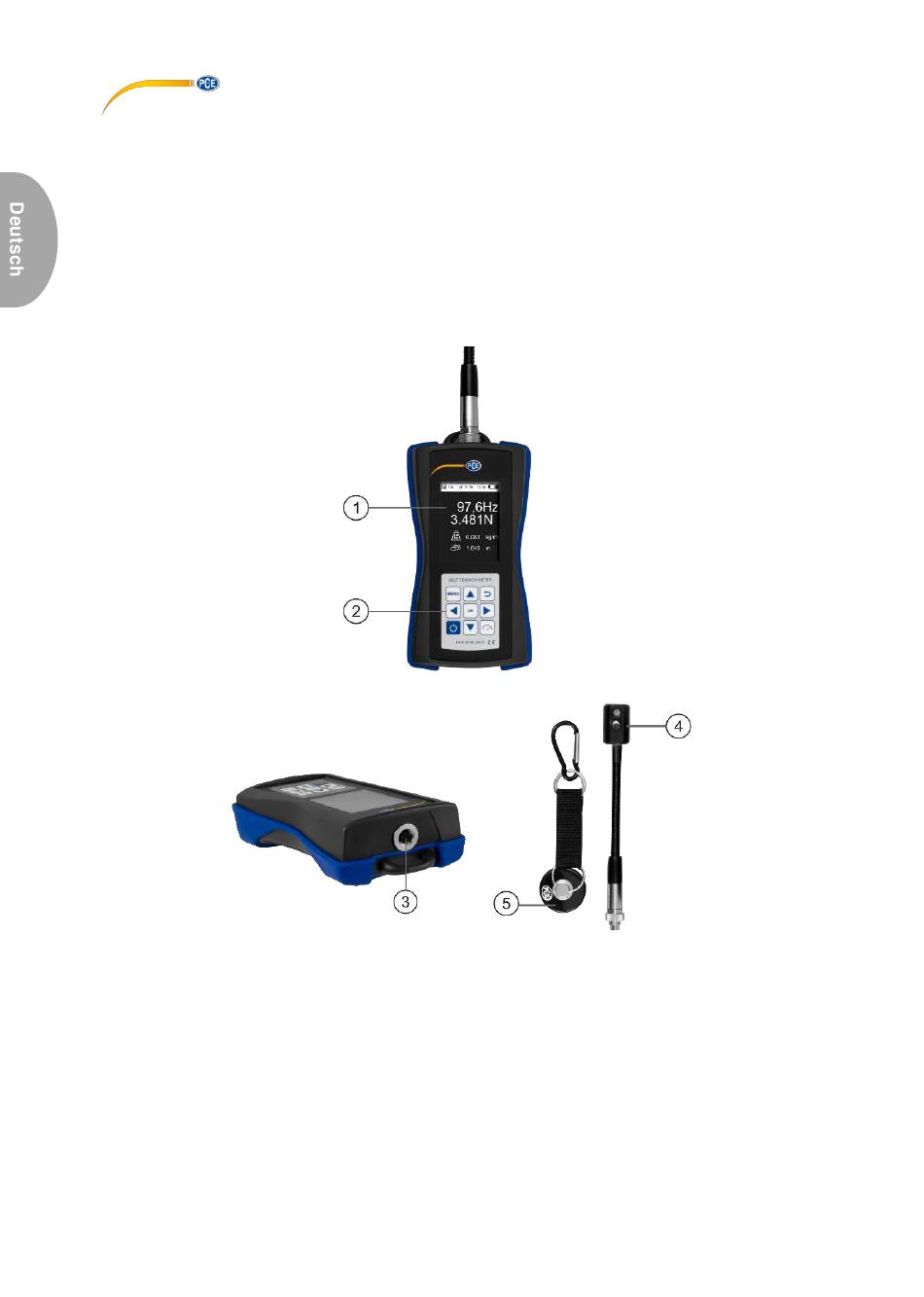

3.1 Messgerät
1. Display
2. Bedienfeld
3. Sensorbuchse
4. Sensorkopf
5. Magnethalter
