Bedienungsanleitung
User Manual

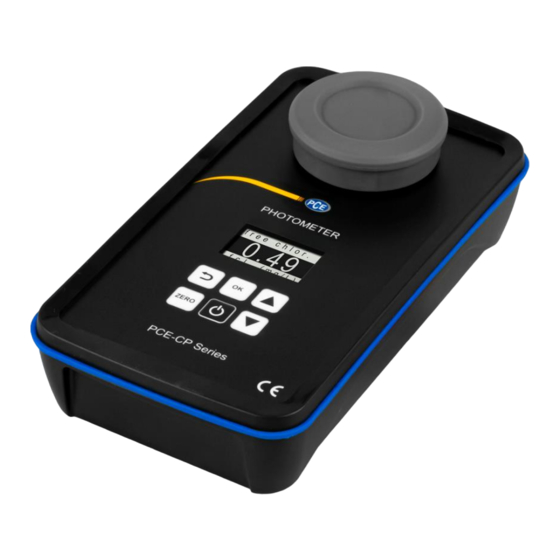

PCE-CP Serie / Series Photometer
User manuals in various languages (français,
italiano, español, português, nederlands, türk, polski,
русский, 中文) can be found by using our
product search on: www.pce-instruments.com
Letzte Änderung / last change: 24 November 2020
v1.0
© PCE Instruments
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für PCE CP Serie
Inhaltszusammenfassung für PCE CP Serie
- Seite 1 Bedienungsanleitung User Manual PCE-CP Serie / Series Photometer User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung / last change: 24 November 2020 v1.0...
-
Seite 2: Inhaltsverzeichnis
Menü ....................... 5 Einstellungen ..................5 10 Messparameter ..................6 10.1 pH Wert (PCE-CP 10, PCE-CP 20, PCE-CP 30) .............. 6 10.2 Chlor (PCE-CP 10, PCE-CP 20, PCE-CP 30)..............7 10.3 Cyanursäure (PCE-CP 10, PCE-CP 20, PCE-CP 30) ............7 10.4 Alkalinität (PCE-CP 10, PCE-CP 20, PCE-CP 30) ............ - Seite 3 14.2 Konten ..........................17 14.3 Neue Messung ........................17 14.4 Cloud Service ........................18 14.5 Verbinde Photometer ......................18 14.6 Chemie ...........................18 14.7 Einstellungen ........................19 14.8 Support ...........................19 15 Spezifikationen Parameter ..............19 16 Garantie ....................21 17 Entsorgung ..................21 © PCE Instruments...
-
Seite 6: Sicherheitsinformationen
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. Allgemeine Hinweise Verwenden Sie stets Tabletten, die mit „PHOTOMETER“... -
Seite 7: Systembeschreibung
Systembeschreibung Messgerät Die Photometer der PCE-CP Serie eignen sich zur Bestimmung der Wasserqualität anhand von bis zu dreizehn verschiedenen Parametern. Das Einsatzgebiet erstreckt sich von der Wartung und Instandhaltung von Poolanlagen bis hin zu komplexeren Messreihen in einer Laborumgebung. Besonders für Letzteres ist die automatische Speicherung von Messwerten, die mittels der bereitgestellten Software oder App über eine Bluetooth-Schnittstelle ausgelesen und... -
Seite 8: Funktionstasten
ZERO-Messung starten Bestätigen, Messung starten ZURÜCK Zurück Nach oben navigieren Nach unten navigieren Spezifikationen Technische Daten Photometer PCE-CP 10 / 20 / 30 Lichtquelle 530 nm / 570 nm / 620 nm LED Lichtdetektor Photodiode Kalibrierung Nullpunktkalibrierung Standardeinheit mg/l, ppm... -
Seite 9: Lieferumfang
Lieferumfang Der Lieferumfang ist bei allen Versionen der PCE-CP Serie gleich • 1 x Photometer PCE-CP 10 / 20 / 30 inkl. Küvette • 1 x Ersatzküvette • 1 x Lichtschutzdeckel • 1 x Microfasertuch • 1 x Stößel •... -
Seite 10: Zero
• Härteeinheit Durch die Menüstruktur können Sie ebenfalls mit den Tasten AUF und AB navigieren. Um den markierten Untermenüpunkt auszuwählen, drücken Sie OK . Um aus einem Untermenü zurück in das Einstellungsmenü zu kommen, drücken Sie ZURÜCK © PCE Instruments... -
Seite 11: Kalibrierung
Reagenzien, die mit einem hochgestellten ‚!‘ gekennzeichnet sind, sind nicht im Starterkit und somit nicht im Lieferumfang der Standardversion enthalten. 10.1 pH-Wert (PCE-CP 10, PCE-CP 20, PCE-CP 30) 6,50 … 8,40 pH Reagenz: Phenol Red (PCE-CP X0 Tab pH) Der Alkalinitätswert muss mindestens 50 mg/l betragen, um eine korrekte pH Messung durchzuführen. -
Seite 12: Chlor (Pce-Cp 10, Pce-Cp 20, Pce-Cp 30)
10.2.1 Freies Chlor 0,00 … 8,00 mg/l Reagenz: DPD N° 1 (PCE-CP X0 Tab Free Chlorine) Reinigen Sie das Gerät, wie in Abschnitt 2 Allgemeine Hinweise beschrieben und führen Sie, falls gewünscht oder notwendig, den ZERO-Vorgang aus Punkt 7 durch. -
Seite 13: Alkalinität (Pce-Cp 10, Pce-Cp 20, Pce-Cp 30)
10.4 Alkalinität (PCE-CP 10, PCE-CP 20, PCE-CP 30) Die Einheit, in der die Alkalinität angegeben wird, kann im Einstellungsmenü „Härteeinheit“ eingestellt werden, siehe Punkt 9.1.5 Härteeinheit. 0 … 200 mg/l CaCO Reagenz: PCE-CP X0 Tab Alkalinity Reinigen Sie das Gerät, wie in Abschnitt 2 Allgemeine Hinweise beschrieben und führen Sie, falls gewünscht oder notwendig, den ZERO-Vorgang aus Punkt 7 durch. -
Seite 14: Chlordioxid (Pce-Cp 30)
Verfahren A Reagenzien: PCE-CP X0 Tab Glycine , DPD N° 1 (PCE-CP X0 Tab Free Chlorine) Reinigen Sie das Gerät, wie in Abschnitt 2 Allgemeine Hinweise beschrieben und führen Sie, falls gewünscht oder notwendig, den ZERO-Vorgang aus Punkt 7 durch. -
Seite 15: Brom (Pce-Cp 30)
Verfahren A Reagenzien: PCE-CP X0 Tab Glycine , DPD N° 1 (PCE-CP X0 Tab Free Chlorine) Reinigen Sie das Gerät, wie in Abschnitt 2 Allgemeine Hinweise beschrieben und führen Sie, falls gewünscht oder notwendig, den ZERO-Vorgang aus Punkt 7 durch. -
Seite 16: Ozon (Pce-Cp 30)
Falls die Probe nur Ozon und kein Chlor enthält, folgen Sie Verfahren A. Verfahren A Reagenzien: DPD N° 1 (PCE-CP X0 Tab Free Chlorine), DPD N° 3 (PCE-CP X0 Tab Total Chlorine) Reinigen Sie das Gerät, wie in Abschnitt 2 Allgemeine Hinweise beschrieben und führen Sie, falls gewünscht oder notwendig, den ZERO-Vorgang aus Punkt 7 durch. -
Seite 17: Wasserstoffperoxid (Pce-Cp 30)
10.9.1 Wasserstoffperoxid Low Range 0,00 … 2,90 mg/l Reagenz: PCE-CP X0 Tab Hydrogen Peroxide LR Reinigen Sie das Gerät, wie in Abschnitt 2 Allgemeine Hinweise beschrieben und führen Sie, falls gewünscht oder notwendig, den ZERO-Vorgang aus Punkt 7 durch. Navigieren Sie durch das Hauptmenü, bis der Parameter H LR Im Display erscheint. -
Seite 18: Härteumrechnung
10.10.2 Kalzium Härte 0 … 500 mg/l Reagenzien: PCE-CP X0 Tab Calcium Hardness N°1 , PCE-CP X0 Tab Calcium Hardness N°2 Reinigen Sie das Gerät, wie in Abschnitt 2 Allgemeine Hinweise beschrieben und führen Sie, falls gewünscht oder notwendig, den ZERO-Vorgang aus Punkt 7 durch. -
Seite 19: Harnstoff (Pce-Cp 30)
10.11 Harnstoff (PCE-CP 30) 0,1 … 2,5 mg/l Reagenzien: PCE-CP X0 Tab PL Urea N°1 , PCE-CP X0 Tab PL Urea N°2 , PCE-CP X0 Tab Ammonia N°1 , PCE-CP X0 Tab Ammonia N°2 Reinigen Sie das Gerät, wie in Abschnitt 2 Allgemeine Hinweise beschrieben und führen Sie, falls gewünscht oder notwendig, den ZERO-Vorgang aus Punkt 7 durch. -
Seite 20: Fehlerbehebung
Setzen Sie die neue Küvette ein und drehen Sie diese, bis sie in der Halterung einrastet. Dies kann etwas Kraft erfordern. Um das Gerät auf die neue Küvette zu kalibrieren, gehen Sie nach Punkt 9.1.3 Kalibrierung vor. © PCE Instruments... -
Seite 21: Zubehör
Stoßschutz für PCE-CP X0 Protection PCE-CP X0 Microfibre Cloth weißes Mikrofaser Reinigungstuch 10 x 15 cm PCE-CP X0 PIP 10 ml Dosierpipette mit flachem Ende PCE-CP X0 Spurtle Stößel aus Kunststoff (10,5 cm) für das PCE-CP X0 © PCE Instruments... -
Seite 22: Software / App
Batteriewechsel und nach jedem Update mit der App oder der Software, um Datum und Uhrzeit automatisch einzustellen. Nach dem ersten Verbinden der Software / App mit einem Gerät der PCE-CP Serie passt sich selbige automatisch den wählbaren Parametern der PCE-CP Serie an. -
Seite 23: Cloud Service
Einstellungen konfiguriert werden können. Öffnen Sie diese. Klicken Sie auf die Rubrik „Geräte“. Klicken Sie nun auf die erste Schaltfläche „Bluetooth oder andere Geräte hinzufügen“. Schalten Sie die Bluetooth-Funktion Ihres PCE-CP X0, wie in 9.1.2 Bluetooth beschrieben, ein. Klicken Sie in Windows auf „Bluetooth“. -
Seite 24: Einstellungen
Unter dem Hauptmenüpunkt Support finden Sie zwei Reiter. Der erste Reiter, welcher mit einem geöffneten Buch gekennzeichnet ist, enthält einen Download-Link für diese Bedienungsanleitung. Der zweite Reiter, welcher eine stilisierte Weltkugel zeigt, enthält Links, die Sie auf die Produkt- und Supportwebsites von PCE Instruments führen. Spezifikationen Parameter Aktivsauerstoff Messbereich (mg/l) Genauigkeit ±... - Seite 25 Messbereich (mg/l) Genauigkeit ± Auflösung 0 … 30 3 mg/l 30 … 60 5 mg/l 60 … 100 10 mg/l 1 mg/l 100 … 200 17 mg/l 200 … 300 22 mg/l 300 … 500 58 mg/l © PCE Instruments...
-
Seite 26: Garantie
HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH...
