Garmin GMR Fantom 18 Installationsanweisungen Seite 11

4
Posizionare il radar sulla superficie di installazione con il segno triangolare
sulla base allineato alla parte anteriore dell'imbarcazione.
5
Applicare il composto antigrippaggio incluso alle filettature dei quattro perni
filettati M8 x 1,25 x 60.
6
Inserire i quattro perni filettati nei fori di installazione presenti sulla parte
inferiore del radar.
I perni filettati possono essere estese fino a 50 mm (2 poll.) sotto il radar.
7 Applicare una goccia di sigillante marino sulla superficie di installazione e
attorno ad ogni foro.
8

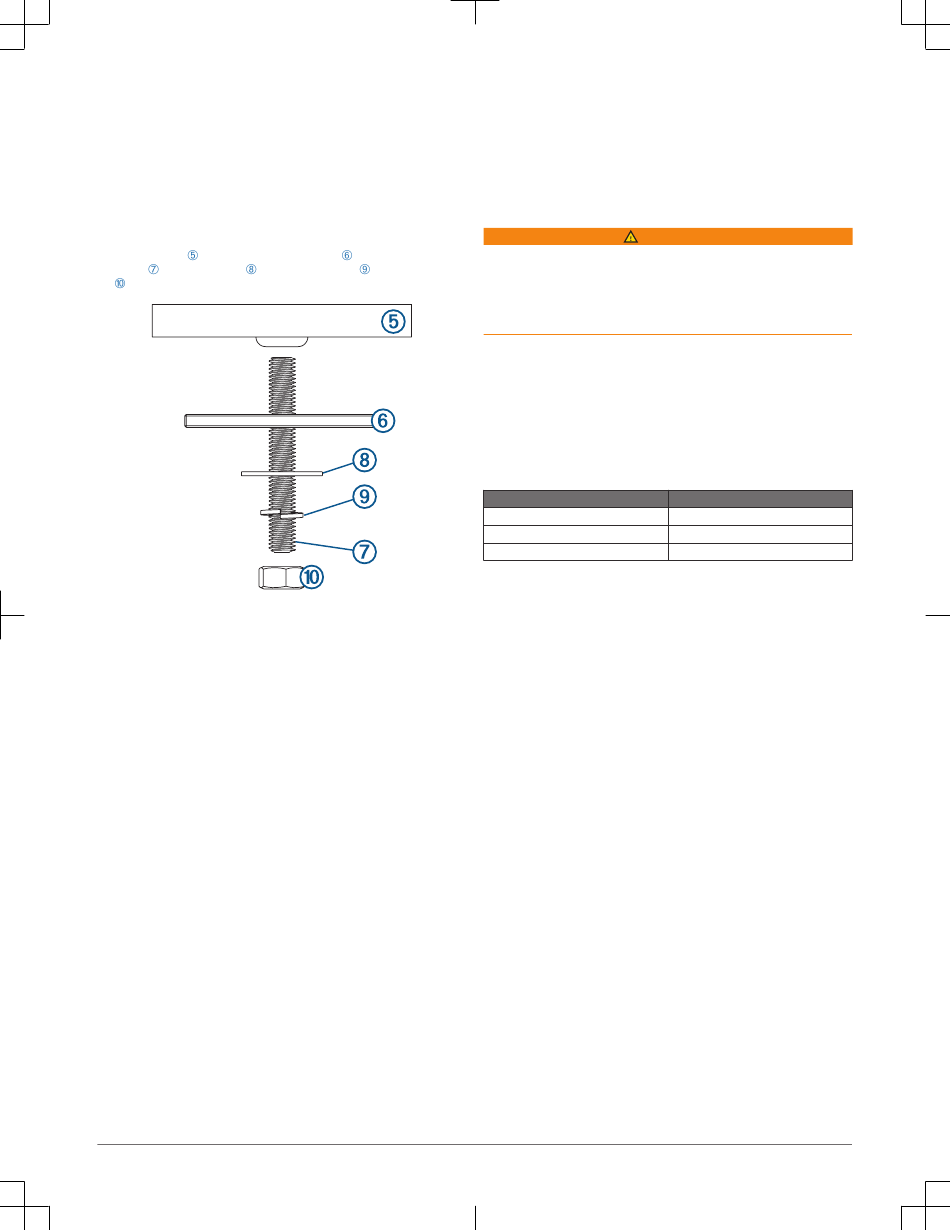

Fissare il radar alla superficie di installazione
filettati , le rondelle piatte , le rondelle elastiche
.
9
Con una chiave dinamometrica, fissare i dadi da 13,7 a 18,6 N-m (da 10 a
14 lbf-poll.) di forza.
Cablaggio
Può essere necessario praticare dei fori di 32 mm (1
del cavo di alimentazione o di rete.
• Quando si passano entrambi i cavi di alimentazione e di rete attraverso lo
stesso foro, passare il cavo di rete prima del cavo di alimentazione.
• Applicare del sigillante marino sul foro dopo aver passato i cavi per
garantire una tenuta stagna.
Se il foro di passaggio deve essere praticato in una posizione visibile, è
possibile acquistare degli occhielli decorativi da Garmin o presso un
rivenditore Garmin (opzionale).
• Se necessario, è possibile rifinire l'occhiello per far passare il cavo di
alimentazione e di rete nello stesso foro.
• L'occhiello opzionale NON assicura una chiusura impermeabile. Applicare
del sigillante marino sull'occhiello dopo aver passato i cavi per garantire
una tenuta stagna.
Durante l'installazione dei cavi di alimentazione e di rete, è necessario
considerare quanto segue.
• Si sconsiglia di tagliare il cavo Garmin Marine Network, ma, se è
necessario, è possibile acquistare un kit per l'installazione tramite Garmin
o un rivenditore Garmin.
• Per garantire la sicurezza, fissare il cavo lungo le paratie utilizzando
fascette, nastri di fissaggio e sigillante.
• Non installare i cavi in prossimità di oggetti in movimento e fonti di calore o
attraverso porte o sentine.
• Per evitare interferenze con altre apparecchiature, i cavi di alimentazione e
di rete non devono essere installati vicino o in parallelo ad altri cavi, ad
esempio cavi delle antenne radio o di alimentazione. Qualora ciò non fosse
possibile, riparare il cavo mediante una canalina metallica o una
protezione EMI.
10
• Il cavo di alimentazione deve essere installato il più vicino possibile alla
batteria.
◦ Se è necessario prolungare il cavo di alimentazione, utilizzare un cavo
appropriato come indicato nelle presenti istruzioni (Prolungare il cavo di
alimentazione, pagina 10).
◦ Allungare i cavi in modo inappropriato, diminuendo così la corrente,
può compromettere il funzionamento del radar.
Collegamento del cavo di alimentazione
Quando si collega il cavo di alimentazione, non rimuovere il portafusibili. Per
utilizzando i perni
evitare possibili lesioni o danni al prodotto dovuti a incendio o
ed i dadi esagonali
surriscaldamento, è necessario che il fusibile appropriato sia installato come
indicato nelle specifiche del prodotto. Inoltre, il collegamento del cavo di
alimentazione senza che sia installato il fusibile appropriato invalida la
garanzia del prodotto.
1
Passare il cavo di alimentazione dal dispositivo alla fonte di alimentazione.
2
Collegare il cavo rosso al terminale della batteria positivo (+) e il cavo nero
al terminale della batteria negativo (-).
3
Se non è già stato fatto, collegare il cavo di alimentazione al dispositivo
ruotando la ghiera di chiusura in senso orario.
Prolungare il cavo di alimentazione
Si consiglia di collegare il cavo di alimentazione direttamente alla batteria. Se
è necessario prolungare il cavo, utilizzare un altro cavo di sezione appropriata
in base alla lunghezza.
Distanza
2 m (6,5 piedi)
4 m (13 piedi)
6 m (19 piedi)
Collegamento a un dispositivo o Marine Network
È possibile collegare il radar direttamente a un dispositivo Garmin compatibile
o a una Garmin Marine Network per condividere le informazioni radar con tutti
i dispositivi collegati.
NOTA: non tutti i dispositivi Garmin sono compatibili con Garmin Marine
Network. Vedere le istruzioni di installazione o il manuale utente in dotazione
1 con il dispositivo per ulteriori informazioni.
/ poll.) per l'inserimento
4
1
Passare il cavo di rete nel dispositivo Garmin compatibile.
2
Se non è già stato fatto, installare le ghiere di chiusura e gli anelli circolari
all'estremità del cavo di rete.
3
Selezionare un'opzione:
• Se il dispositivo Garmin non è compatibile con Garmin Marine Network,
collegare il cavo di rete alla porta RADAR.
• Se il dispositivo è compatibile con Garmin Marine Network, collegare il
cavo di rete alla porta NETWORK.
Funzionamento del radar
Tutte le funzioni del radar vengono controllate con il chartplotter Garmin.
Vedere la sezione Radar del manuale del chartplotter per le istruzioni di
funzionamento. Per scaricare il manuale più aggiornato, visitare il sito Web
www.garmin.com/support/.
Misurare lo scostamento frontale dell'imbarcazoine
Lo scostamento nella parte anteriore dell'imbarcazione compensa il
posizionamento fisico dello scanner del radar sull'imbarcazione, nei casi in cui
questo non sia allineato all'asse prua-poppa.
1
Utilizzando una bussola magnetica, cercare di puntare a vista verso un
obiettivo fermo nel raggio visibile.
2
Misurare la distanza dall'obiettivo sul radar.
3
Se la deviazione di rilevamento è superiore a +/- 1°, impostare lo
scostamento nella parte anteriore dell'imbarcazione.
Impostazione dell'offset nella parte anteriore dell'imbarcazione
Prima di impostare l'offset nella parte anteriore dell'imbarcazione, è necessario
misurare il potenziale scostamento nella parte anteriore dell'imbarcazione.
AVVERTENZA
Sezione di cavi
1,31 mm² (16 AWG)
2,08 mm² (14 AWG)
3,31 mm² (12 AWG)
Istruzioni di installazione
