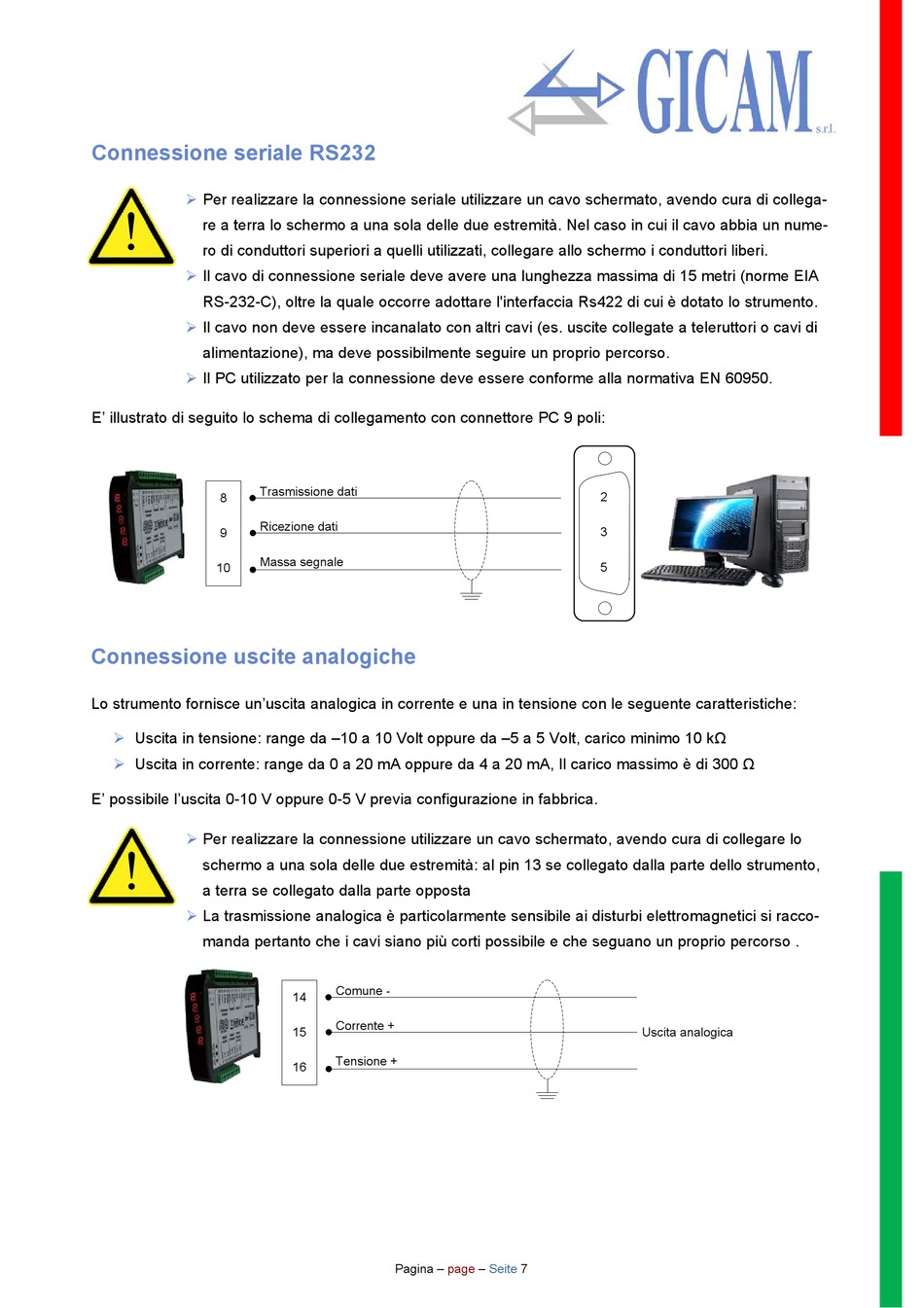

Connessione seriale RS232

 Per realizzare la connessione seriale utilizzare un cavo schermato, avendo cura di collega-
!
re a terra lo schermo a una sola delle due estremità. Nel caso in cui il cavo abbia un nume-
ro di conduttori superiori a quelli utilizzati, collegare allo schermo i conduttori liberi.
 Il cavo di connessione seriale deve avere una lunghezza massima di 15 metri (norme EIA
RS-232-C), oltre la quale occorre adottare l'interfaccia Rs422 di cui è dotato lo strumento.
 Il cavo non deve essere incanalato con altri cavi (es. uscite collegate a teleruttori o cavi di
alimentazione), ma deve possibilmente seguire un proprio percorso.
Il PC utilizzato per la connessione deve essere conforme alla normativa EN 60950.

E' illustrato di seguito lo schema di collegamento con connettore PC 9 poli:
Trasmissione dati
8
Ricezione dati
9
Massa segnale
10

Connessione uscite analogiche

Lo strumento fornisce un'uscita analogica in corrente e una in tensione con le seguente caratteristiche:
Uscita in tensione: range da –10 a 10 Volt oppure da –5 a 5 Volt, carico minimo 10 kΩ

 Uscita in corrente: range da 0 a 20 mA oppure da 4 a 20 mA, Il carico massimo è di 300 Ω
E' possibile l'uscita 0-10 V oppure 0-5 V previa configurazione in fabbrica.
 Per realizzare la connessione utilizzare un cavo schermato, avendo cura di collegare lo
!
schermo a una sola delle due estremità: al pin 13 se collegato dalla parte dello strumento,
a terra se collegato dalla parte opposta
 La trasmissione analogica è particolarmente sensibile ai disturbi elettromagnetici si racco-
manda pertanto che i cavi siano più corti possibile e che seguano un proprio percorso .
Comune -
14
Corrente +
15
Tensione +
16
Pagina – page
2
3
5
Uscita analogica
– Seite 7
