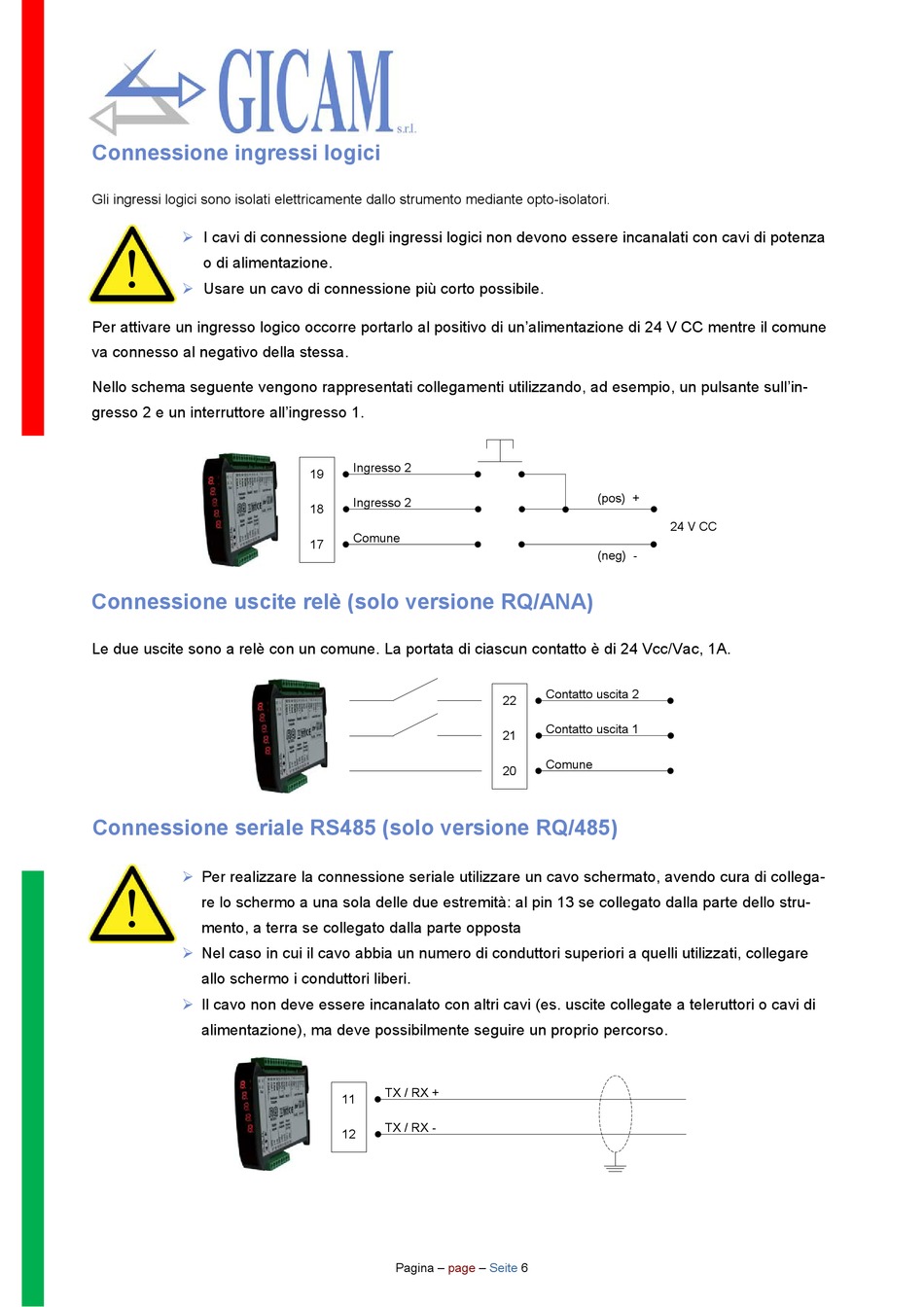

Connessione ingressi logici

Gli ingressi logici sono isolati elettricamente dallo strumento mediante opto-isolatori.
 I cavi di connessione degli ingressi logici non devono essere incanalati con cavi di potenza
!
o di alimentazione.
 Usare un cavo di connessione più corto possibile.
Per attivare un ingresso logico occorre portarlo al positivo di un'alimentazione di 24 V CC mentre il comune
va connesso al negativo della stessa.
Nello schema seguente vengono rappresentati collegamenti utilizzando, ad esempio, un pulsante sull'in-
gresso 2 e un interruttore all'ingresso 1.
Connessione uscite relè (solo versione RQ/ANA)
Le due uscite sono a relè con un comune. La portata di ciascun contatto è di 24 Vcc/Vac, 1A.

Connessione seriale RS485 (solo versione RQ/485)

 Per realizzare la connessione seriale utilizzare un cavo schermato, avendo cura di collega-
!
re lo schermo a una sola delle due estremità: al pin 13 se collegato dalla parte dello stru-
mento, a terra se collegato dalla parte opposta
 Nel caso in cui il cavo abbia un numero di conduttori superiori a quelli utilizzati, collegare
allo schermo i conduttori liberi.
 Il cavo non deve essere incanalato con altri cavi (es. uscite collegate a teleruttori o cavi di
alimentazione), ma deve possibilmente seguire un proprio percorso.
Ingresso 2
19
Ingresso 2
18
Comune
17
TX / RX +
11
TX / RX -
12
Pagina – page –
(pos) +
(neg) -
Contatto uscita 2
22
Contatto uscita 1
21
Comune
20
Seite 6
24 V CC
