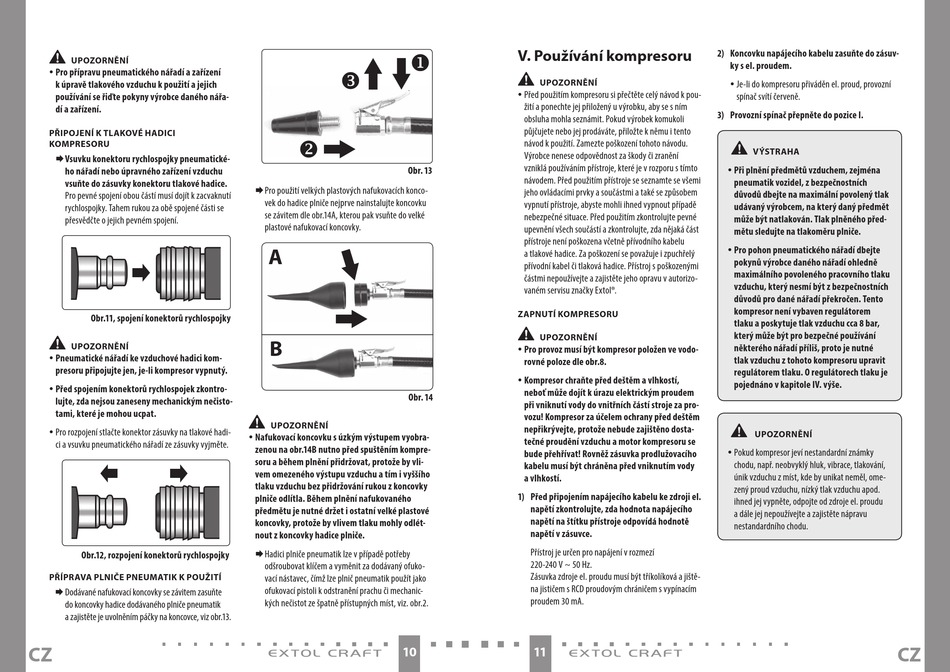

UPOZORNĚNÍ
y Pro přípravu pneumatického nářadí a zařízení
k úpravě tlakového vzduchu k použití a jejich
používání se řiďte pokyny výrobce daného nářa-
dí a zařízení.
PŘIPOJENÍ K TLAKOVÉ HADICI
KOMPRESORU
V suvku konektoru rychlospojky pneumatické-
ho nářadí nebo úpravného zařízení vzduchu
vsuňte do zásuvky konektoru tlakové hadice.
Pro pevné spojení obou částí musí dojít k zacvaknutí
rychlospojky. Tahem rukou za obě spojené části se
přesvědčte o jejich pevném spojení.
Obr.11, spojení konektorů rychlospojky
•
UPOZORNĚNÍ
y Pneumatické nářadí ke vzduchové hadici kom-
presoru připojujte jen, je-li kompresor vypnutý.
y Před spojením konektorů rychlospojek zkontro-
lujte, zda nejsou zaneseny mechanickým nečisto-
tami, které je mohou ucpat.
y Pro rozpojení stlačte konektor zásuvky na tlakové hadi-
ci a vsuvku pneumatického nářadí ze zásuvky vyjměte.
Obr.12, rozpojení konektorů rychlospojky
PŘÍPRAVA PLNIČE PNEUMATIK K POUŽITÍ
Dodávané nafukovací koncovky se závitem zasuňte
do koncovky hadice dodávaného plniče pneumatik
a zajistěte je uvolněním páčky na koncovce, viz obr.13.
CZ
Obr. 13
P ro použití velkých plastových nafukovacích konco-
vek do hadice plniče nejprve nainstalujte koncovku
se závitem dle obr.14A, kterou pak vsuňte do velké
plastové nafukovací koncovky.
A
B
Obr. 14
•
UPOZORNĚNÍ
y Nafukovací koncovku s úzkým výstupem vyobra-
zenou na obr.14B nutno před spuštěním kompre-
soru a během plnění přidržovat, protože by vli-
vem omezeného výstupu vzduchu a tím i vyššího
tlaku vzduchu bez přidržování rukou z koncovky
plniče odlítla. Během plnění nafukovaného
předmětu je nutné držet i ostatní velké plastové
koncovky, protože by vlivem tlaku mohly odlét-
nout z koncovky hadice plniče.
H adici plniče pneumatik lze v případě potřeby
odšroubovat klíčem a vyměnit za dodávaný ofuko-
vací nástavec, čímž lze plnič pneumatik použít jako
ofukovací pistoli k odstranění prachu či mechanic-
kých nečistot ze špatně přístupných míst, viz. obr.2.
10
V. Používání kompresoru
•
UPOZORNĚNÍ
y Před použitím kompresoru si přečtěte celý návod k pou-
žití a ponechte jej přiložený u výrobku, aby se s ním
obsluha mohla seznámit. Pokud výrobek komukoli
půjčujete nebo jej prodáváte, přiložte k němu i tento
návod k použití. Zamezte poškození tohoto návodu.
Výrobce nenese odpovědnost za škody či zranění
vzniklá používáním přístroje, které je v rozporu s tímto
návodem. Před použitím přístroje se seznamte se všemi
jeho ovládacími prvky a součástmi a také se způsobem
vypnutí přístroje, abyste mohli ihned vypnout případě
nebezpečné situace. Před použitím zkontrolujte pevné
upevnění všech součástí a zkontrolujte, zda nějaká část
přístroje není poškozena včetně přívodního kabelu
a tlakové hadice. Za poškození se považuje i zpuchřelý
přívodní kabel či tlaková hadice. Přístroj s poškozenými
částmi nepoužívejte a zajistěte jeho opravu v autorizo-
vaném servisu značky Extol®.
ZAPNUTÍ KOMPRESORU
•
UPOZORNĚNÍ
y Pro provoz musí být kompresor položen ve vodo-
rovné poloze dle obr.8.
y Kompresor chraňte před deštěm a vlhkostí,
neboť může dojít k úrazu elektrickým proudem
při vniknutí vody do vnitřních částí stroje za pro-
vozu! Kompresor za účelem ochrany před deštěm
nepřikrývejte, protože nebude zajištěno dosta-
tečné proudění vzduchu a motor kompresoru se
bude přehřívat! Rovněž zásuvka prodlužovacího
kabelu musí být chráněna před vniknutím vody
a vlhkostí.
1) Před připojením napájecího kabelu ke zdroji el.
napětí zkontrolujte, zda hodnota napájecího
napětí na štítku přístroje odpovídá hodnotě
napětí v zásuvce.
Přístroj je určen pro napájení v rozmezí
220-240 V ~ 50 Hz.
Zásuvka zdroje el. proudu musí být tříkolíková a jiště-
na jističem s RCD proudovým chráničem s vypínacím
proudem 30 mA.
11
2) Koncovku napájecího kabelu zasuňte do zásuv-
ky s el. proudem.
y Je-li do kompresoru přiváděn el. proud, provozní
spínač svítí červeně.
3) Provozní spínač přepněte do pozice I.
•
VÝSTRAHA
y Při plnění předmětů vzduchem, zejména
pneumatik vozidel, z bezpečnostních
důvodů dbejte na maximální povolený tlak
udávaný výrobcem, na který daný předmět
může být natlakován. Tlak plněného před-
mětu sledujte na tlakoměru plniče.
y Pro pohon pneumatického nářadí dbejte
pokynů výrobce daného nářadí ohledně
maximálního povoleného pracovního tlaku
vzduchu, který nesmí být z bezpečnostních
důvodů pro dané nářadí překročen. Tento
kompresor není vybaven regulátorem
tlaku a poskytuje tlak vzduchu cca 8 bar,
který může být pro bezpečné používání
některého nářadí příliš, proto je nutné
tlak vzduchu z tohoto kompresoru upravit
regulátorem tlaku. O regulátorech tlaku je
pojednáno v kapitole IV. výše.
•
UPOZORNĚNÍ
y Pokud kompresor jeví nestandardní známky
chodu, např. neobvyklý hluk, vibrace, tlakování,
únik vzduchu z míst, kde by unikat neměl, ome-
zený proud vzduchu, nízký tlak vzduchu apod.
ihned jej vypněte, odpojte od zdroje el. proudu
a dále jej nepoužívejte a zajistěte nápravu
nestandardního chodu.
CZ
