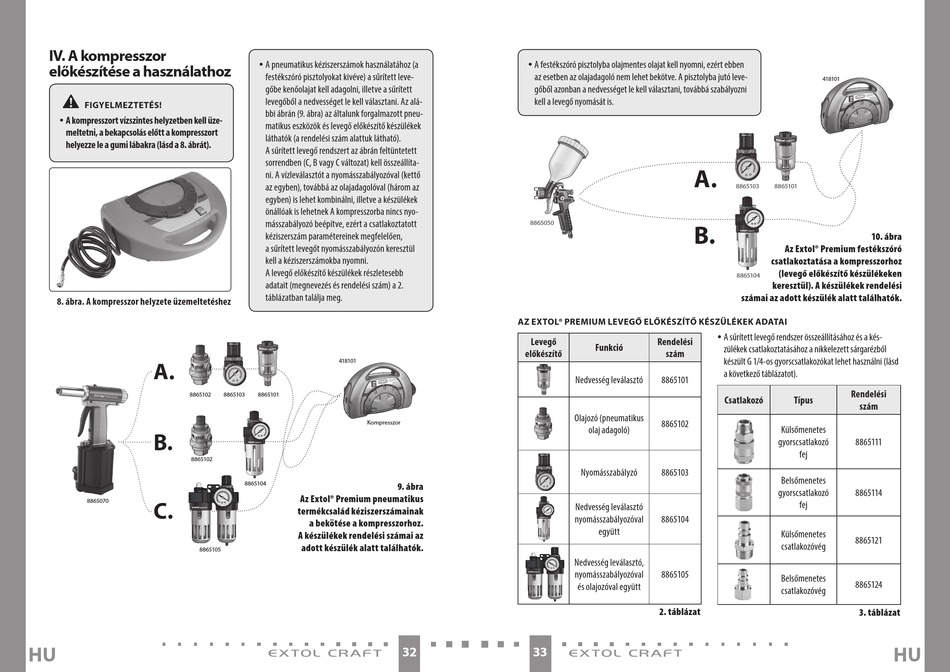

IV. A kompresszor
előkészítése a használathoz
•
FIGYELMEZTETÉS!
y A kompresszort vízszintes helyzetben kell üze-
meltetni, a bekapcsolás előtt a kompresszort
helyezze le a gumi lábakra (lásd a 8. ábrát).
8. ábra. A kompresszor helyzete üzemeltetéshez
A.
8865102
B.
8865102
C.
8865070
8865105
HU
y A pneumatikus kéziszerszámok használatához (a
festékszóró pisztolyokat kivéve) a sűrített leve-
gőbe kenőolajat kell adagolni, illetve a sűrített
levegőből a nedvességet le kell választani. Az alá-
bbi ábrán (9. ábra) az általunk forgalmazott pneu-
matikus eszközök és levegő előkészítő készülékek
láthatók (a rendelési szám alattuk látható).
A sűrített levegő rendszert az ábrán feltüntetett
sorrendben (C, B vagy C változat) kell összeállíta-
ni. A vízleválasztót a nyomásszabályozóval (kettő
az egyben), továbbá az olajadagolóval (három az
egyben) is lehet kombinálni, illetve a készülékek
önállóak is lehetnek A kompresszorba nincs nyo-
másszabályozó beépítve, ezért a csatlakoztatott
kéziszerszám paramétereinek megfelelően,
a sűrített levegőt nyomásszabályozón keresztül
kell a kéziszerszámokba nyomni.
A levegő előkészítő készülékek részletesebb
adatait (megnevezés és rendelési szám) a 2.
táblázatban találja meg.
418101
8865103
8865101
Kompresszor
8865104
9. ábra
Az Extol® Premium pneumatikus
termékcsalád kéziszerszámainak
a bekötése a kompresszorhoz.
A készülékek rendelési számai az
adott készülék alatt találhatók.
32
y A festékszóró pisztolyba olajmentes olajat kell nyomni, ezért ebben
az esetben az olajadagoló nem lehet bekötve. A pisztolyba jutó leve-
gőből azonban a nedvességet le kell választani, továbbá szabályozni
kell a levegő nyomását is.
A.
8865050
B.
AZ EXTOL® PREMIUM LEVEGŐ ELŐKÉSZÍTŐ KÉSZÜLÉKEK ADATAI
Levegő
Rendelési
Funkció
előkészítő
szám
Nedvesség leválasztó
8865101
Olajozó (pneumatikus
8865102
olaj adagoló)
Nyomásszabályzó
8865103
Nedvesség leválasztó
nyomásszabályozóval
8865104
együtt
Nedvesség leválasztó,
nyomásszabályozóval
8865105
és olajozóval együtt
2. táblázat
33
418101
8865103
8865101
10. ábra
Az Extol® Premium festékszóró
csatlakoztatása a kompresszorhoz
(levegő előkészítő készülékeken
8865104
keresztül). A készülékek rendelési
számai az adott készülék alatt találhatók.
y A sűrített levegő rendszer összeállításához és a kés-
zülékek csatlakoztatásához a nikkelezett sárgarézből
készült G 1/4-os gyorscsatlakozókat lehet használni (lásd
a következő táblázatot).
Rendelési
Csatlakozó
Típus
szám
Külsőmenetes
gyorscsatlakozó
8865111
fej
Belsőmenetes
gyorscsatlakozó
8865114
fej
Külsőmenetes
8865121
csatlakozóvég
Belsőmenetes
8865124
csatlakozóvég
3. táblázat
HU
